（湖北三宁化工股份有限公司 湖北宜昌 443206）
1故障情况
我公司7号机组额定容量40MW，采用发电机出线10.5kV直接接入当地电网，转子接地保护装置为RCS985RS型，励磁调节器为武汉洪山电工D-900型。2018年4月10日18：00，正在并网运行的7号机组转子接地保护报一点接地信号动作。
2原因分析及处理
根据RCS-985RS型转子接地保护装置原理分析，转子一点接地保护反应发电机转子对大轴绝缘电阻的下降，其转子接地保护采用切换采样原理（乒乓式），图1为转子接地电阻测量图，工作电路如下：
发电机转子
.png)
图1 转子接地电阻测量图
切换图中 S1、S2 电子开关，得到相应的回路方程，通过求解方程，可以得到转子接地电阻 Rg，接地位置α。
转子一点接地设有两段动作值，灵敏段动作于报警，普通段可动作于信号也可动作于跳闸。
转子两点接地保护，若转子一点接地保护动作于报警方式，当转子接地电阻 Rg 小于普通段整定值，转子一点接地保护动作后，经延时手动投入转子两点接地保护，当接地位置α改变达一定值时判为转子两点接地，动作于跳闸。图2为转子一点接地保护出口逻辑框图，图3为两点接地保护出口逻辑框图：
.png)
图2 转子一点接地保护逻辑框图
.png)
图3 转子两点接地保护逻辑框图
该发电机组保护整定的原则是根据汽轮发电机通用技术条件规定：对于空冷及氢冷的汽轮发电机，励磁绕组的冷态绝缘电阻不小于 1MΩ，直接水冷却的励磁绕组，其冷态绝缘电阻不小于 2kΩ。水轮发电机通用技术条件规定：绕组的绝缘电阻在任何情况下多不低于 0.5MΩ。
（1）转子一点接地保护灵敏段一般整定：20-80 kΩ，动作于信号。
（2） 转子一点接地定值：对于水轮发电机、空冷及氢冷汽轮发电机，一般整定（不大于）20kΩ，对于直接水冷的励磁绕组，整定 2.5 kΩ。
以上的定值在发电机运行时与转子绕阻绝缘电阻实测值相比较，转子一点接地延时动作于信号或停机。
（3）转子两点接地位移定值固定为 3%。转子两点接地保护建议手动投入方式，在一点接地稳定后手动经压板投入。
现场发电机本体外围接法如图4所示：
.png)
图4 励磁变低压侧与转子直流回路系统图
查看原来正常运行时装置显示信息为“接地电阻Rg=300k欧”，“接地位置α：50%”，“UR＋=34V，UR-=34.3V”，“UR1=68.9V，UR2=69.8V”。
查看故障时发电机转子接地保护保护装置记录信息，装置“一点接地”灯亮，装置信息为“接地电阻Rg：18.9k欧”，“UR＋=4V，UR-=64.3V”，“UR1=14.9V,UR2=123.8V”。
停机解列，拆除励磁电缆与发电机转子连线，检测结果为转子回路绝缘电阻对地摇测值0.1-0.2M欧波动，说明发电机本体中绝缘性能下降了，励磁柜连接转子的电缆绝缘电阻对地摇测值23.5M欧，说明电缆线路部分正常。对转子接地保护装置进行测试，采样及定值校验都正确无误，可以排除保护装置本身误动的可能性。摇测励磁变高压侧用2500V摇表绝缘电阻为80M欧以上，低压侧带励磁进线电缆仅为0.01-0.02M欧间，励磁柜本体接调试电源和假负载调试都正常，说明励磁变低压侧及到励磁柜电缆绝缘不合格。
问题1：发电机本体绝缘下降问题查找及处理
查看事件顺序记录，原来正常运行时Rg为300K欧，a为50%，瞬间Rg突然下降到18.9k欧， a 为6%。由此可判定在正常运行瞬间发生了故障，问题出在发电机本体，其本体又分两部分：碳刷滑环架和发电机转子线圈。
拆除碳刷架与发电机转子连线，摇测发电机转子线圈绝缘电阻在50M欧以上，碳刷架绝缘电阻仅0.1M欧左右，发现故障点在碳刷架固定在发电机转子上绝缘材料上，经分析主要是碳刷在发电机运转过程中磨损严重，碳粉凝集所致，加上空气湿度又大，造成此处绝缘下降引起，清除碳粉积碳，重新打磨转子轴绝缘，摇测绝缘上升到30M欧以上。
问题2：励磁变低压侧绝缘低问题查找及处理
由于在运行中励磁整流柜晶闸管触发导通，因此励磁变低压侧交流回路和转子直流回路经晶闸管形成一个系统，如图4所示。
转子接地保护的经导通的晶闸管也可以进入励磁变低压交流回路，当励磁变低压侧绝缘低时转子接地保护同样会动作。对励磁变低压侧进行绝缘测试，结果为0.01M欧左右。将励磁变低压侧和交流母线脱离，测试励磁变低压侧三相绝缘电阻值，A相为1.4M欧，B相为1.5M欧，C相为1.6M欧，说明励磁变绝缘情况良好。对脱离的交流母线进行绝缘电阻值测试为0.01M欧，至此可以判断励磁变低压侧电缆是造成绝缘低的问题所在。
励磁变低压侧与励磁柜间是用低压电缆经地埋套金属管保护连接的，历年检修也未对电缆作详细进行检查。经详查电缆在出口封口处绝缘有点损坏，直接经钢管接地，加上励磁变低压侧是三角形接法，低压侧没引起接地短路，对此处电缆所有封口全部重新包扎涂层封装，再次摇测绝缘电阻达 20M欧以上。
以上两处原因共同导致了转子接地故障报警的发生。
3重新开机分析故障处理实效性
经上述查找分析和处理后，重新开机起励、并网，发电机各参数运行一切正常。起励后Rg显示为40k欧，并呈逐渐上升趋势，具体变化趋势见图5，并购网后，显示与原开机记录无异。至此，故障处理完毕。
转子回路一点接地，并未构成电流通路，对发电机不会构成直接危害。a显示为50%~51%，并未明显波动，也可说明转子绕组磁通并无明显偏移，对发电机本体影响不大。
.png)

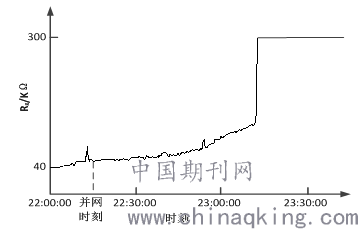

图5起励并网后Rg 变化情况
