王强
中铁建电气化局集团南方工程有限公司 湖北武汉 430074
摘 要：随着交换技术发展，特别是VLAN技术在三层交换机引用，在一定程度上缓解了路由器数据压力。数据网交换机的应用在铁路行业日渐成熟，而哈尔滨铁路局相比其他铁路局应用非常普遍，技术也很完善。本文结合哈佳铁路数据通信系统中对数据网交换机应用以及千兆链路升级万兆链路应用探讨。
关键词：数据网交换机；千兆链路；升级；万兆链路
1 应用概述
以往交换技术在OSI网络标准模型中的第二层（数据链路层），而三层交换技术是在网络模型中可以实现网络模型中第三层数据包的高速转发。同时利用第三层协议中的信息来加强第二层交换功能的机制。三层交换技术以及VLAN技术的出现，解决了局域网中网段划分、隔离；解决了网段中子网必须依赖路由器进行管理的局面；解决了传统路由器因低速、复杂链路所造成的网络瓶颈问题。因此数据网交换机千兆链路升级万兆链路，不仅解决路由器数据处理，而且实现数据的高速转发。
哈佳铁路佳木斯站枢纽前期过渡开通的数据网交换机都是以千兆链路进行链接，采用星型组网方式，为保证数据通信系统安全、可靠，将原接入佳木斯交换机SW03环的新建交换机S5720设备（东佳木斯驼峰信号楼、东佳木斯运转整备侯班综合楼、东佳木斯配电所），接入到佳木斯枢纽AR01路由器下挂的哈佳佳木斯SW11交换机上单独成环，并保证相关业务的正常运行。因此先进性割接，并同步实现数据网交换机千兆链路升级为万兆链路，以满足各用户业务数据传输通道需要。
2 数据网交换机倒接方案
数据网新建环交换机设备割接按照规划要求：
2.1根据哈佳正线数据端口规划要求对前期开通数据网交换机的端口业务进行统一，先完成佳木斯SW03环下的三台新设交换机设备端口的业务倒换。
2.2根据规划对佳木斯枢纽新设SW11数据网交换机的调试和进行网元管理。作为新成环的基础，并与路由器AR01进行链接。
2.3将原接入佳木斯枢纽数据网交换机SW03的东佳木斯驼峰信号楼SW01、东佳木斯运转整备侯班综合楼SW01、东佳木斯配电所交换机SW01相互链接到佳木斯SW11交换机下组成新环。
3 数据网交换机链路升级实施方法
在车站新设两台数据网交换机分别与大里程和小里程侧进行组网，本地组成站内环，同时数据网交换机千兆链路升级为万兆链路以一下为准：
3.1交换机与路由器光缆直连的链路GE(O)由改为 XG(O)，原路由器对应扩容 XG(O)光模块，光缆芯线不变；
3.2原路由器通过骨干层传输网上连至汇聚路由器的链路改为 XG(O)，原路由器对应扩容 XG(O)光模块；
3.2将佳木斯枢纽前期过度交换机环网的链路改为 XG(O)，并对交换机对应扩容 10GE（0）光模块，光缆芯线不变；
3.3原与小里程 侧数据通信节点组网的车站交换机以 GE(O)口与该站路由器相连；新设的与大里程侧数据通信节点组网的车站交换机以 XG(O)+GE(O)口与该站路由器相连，原路由器对应扩容 XG(O)光模块；
3.4新设的与站内数据通信节点组网的车站交换机以 XG(O)+GE(O)口与该站路由器相连，原路由器对应扩容 XG(O)光模块；视频节点交换机与该站路由器以 XG(O)口直连，原设计路由器对应扩容 XG(O)光模块。
4数据网交换机链路升级应用
4.1在东佳木斯驼峰信号楼、东佳木斯运转整备侯班综合楼和东佳木斯配电所交换机所在的佳木斯AR01 GE2/2/3既有业务端口添加新的业务规划，再割接时删除东佳木斯驼峰信号楼、东佳木斯运转整备侯班综合楼和东佳木斯配电所在佳木斯AR01 GE2/2/3端口的业务，在佳木斯AR01端口GE2/2/6新环的端口配置新规划的业务，保障各业务能及时畅通。
4.2新加交换机SW11和新加交换机哈佳东佳木斯110变电站SW01，通过由千兆（GE(o)）链接改由万兆（XG(o)）链路，对新建交换机网络进行新的业务调试，将原接入佳木斯交换机SW03的东佳木斯驼峰信号楼、东佳木斯运转整备侯班综合楼、东佳木斯配电所交换机将千兆链路升级万兆链路并接到佳木斯SW11交换机下组成新环。
4.3根据相应数据规范，对新建环路交换机进行新的IP地址配置，使得新建设备能够相互ping通原有交换机设备，并保证收发光功率在正常范围。
4.5对新建交换机设备进行新业务配置，保证业务通道正常，能够正常进行标签数据交换。使得业务达到互通。

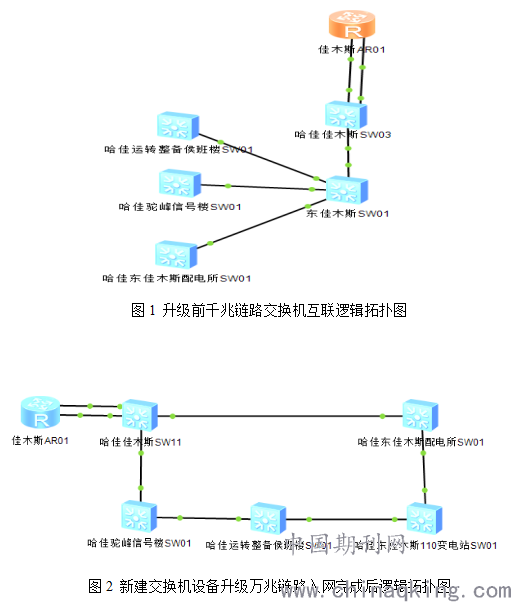

4.6该新建交换机环采用全局RRPP DOMAIN 1角色主用VLAN998,与业务之间均采用VLAN二层协议。对新建交换机设备启用RRPP协议，保证环路通常，节点正常。
.png)

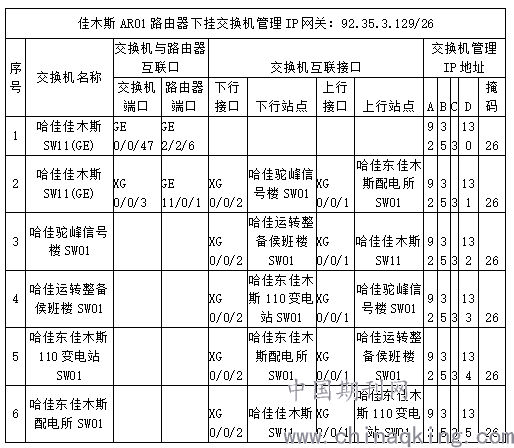

4.7端口及IP地址规划
.png)
5 结束语
在哈佳铁路通信工程数据通信系统中交换机使用相比其他路局技术成熟，组网灵活、设备安装便捷、安全可靠。通过对既有数据网交换机的割接、重新组网，最终实现交换机千兆链路升级万兆链路改造，不仅满足现阶段数据传送，而且使以后新增业务冗余。在以后铁路发展中，多媒体业务将会越来越多，对链路带宽要求也会要求更好、更高，数据网交换机万兆链路升级为以后同类工程下的施工提供参考经验。
参考文献:
[1]张利峰,接雪丽.VLAN技术在三层交换机中的应用[J].电脑知识与技术,2019,15(26):34-35.
[2]朱全.第二层与第三层网络交换技术应用特点研究[J].信息与电脑(理论版),2018(22):53-54.
[3]《高速铁路通信工程施工质量验收标准》 TB 10755-2010
