罗瑞鹏 马林 张利刚 易川东 刘国瑞
中建二局第三建筑工程有限公司华东分公司 江苏南京 210019
前言：拟建场地位于南京市鼓楼区，北临规划中的中央大道，东临规划中的中央北路，属长江漫滩地貌单元；该工程占地面积为102017 m2，包括2栋150m超甲级写字楼，包含五星级服务精品酒店，裙房商业等，总建筑面积218153.55 m2；场地南部位于震旦系灯影组白云质灰岩分布区，该岩层岩溶发育，可见岩石溶蚀现象，本文针该工程对地下连续墙施工过程中可能存在的溶洞现象，对如何确定溶洞、如何进行溶洞处理、如何进行工程量确定进行了初步的探讨和分析，旨在对类似工程提供行之有效的施工方案及管理经验，以供同行探讨。
关键字：溶洞确定 溶洞填充 工程计量
一、溶洞概况

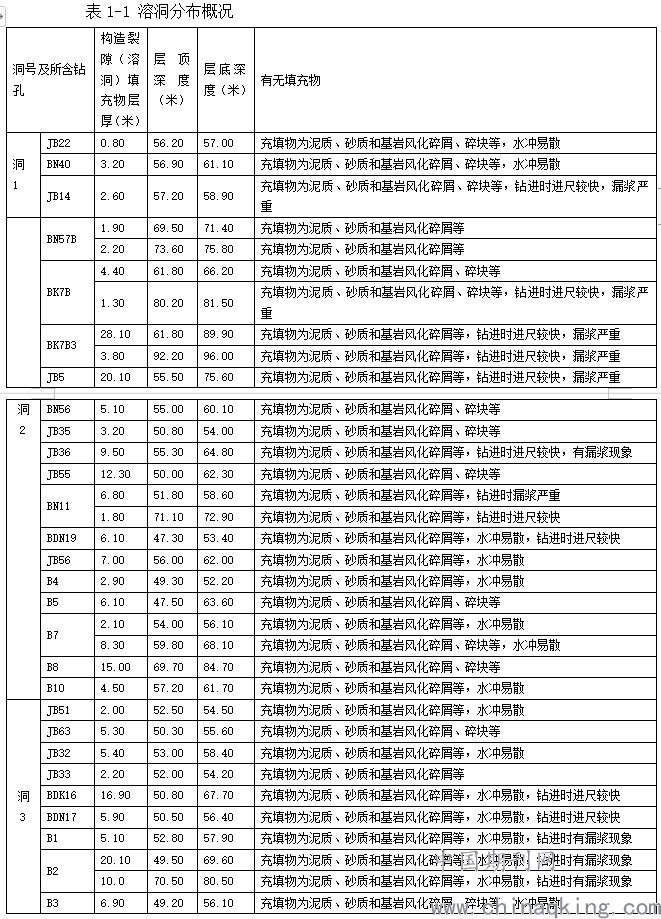

根据本工程地质勘察报告中构造裂隙（溶洞）填充物的大致分布范围，将其编号，分别为洞1、洞2、洞3，溶洞分布情况见下表。此表仅为详勘报告所探明溶洞，正式施工地连墙仍有可能遇到溶洞，增加施工的不确定性，应妥善应对施工过程中所遇到的溶洞，保证地连墙的施工质量，保证结构安全。
.png)
二、施工方案设计
2.1溶洞区域的确定
2.1.1详勘报告
根据地质勘查报告，本工程⑤层强风化灰质岩及⑦a层破碎状中风化白云质灰岩在施工过程中易产生漏浆问题；⑦b层构造裂隙（溶洞）填充物为不良地质作用层，钻孔桩穿越该层时护壁泥浆会流失较多，易造成掉块或塌孔，孔底沉渣厚度也不易控制，且灌桩时也会造成灌注量增大，成桩质量较难控制。
主要溶洞分布区域为上述岩层区域，施工至该岩层时密切关注地连墙成槽施工，若发现漏浆情况，及时对溶洞进行填充处理。
2.1.2施工勘察
对于详勘报告未明确的区域，重新进行施工勘察，详细查明场地内岩层的分布、岩性等，同时查明场地内基岩溶洞的范围、深度及发育情况。
2.2溶洞处理方案的选择
当施工过程中发现漏浆情况，及时提升成槽机抓斗，确定溶洞深度后，下DN250混凝土导管，采用C20微膨胀混凝土进行水下填充，利用测绳初步确定溶洞是否充填密实，如若已经充填密实，待混凝土强度增长后，重新采用成槽机成槽。
2.3溶洞处理计量的标准
2.3.1时间记录
因在地连墙成槽施工过程中无法确定所施工区域下是否存在溶洞，施工过程中需做成槽施工记录，记录清楚每个环节的起止时间。如若发现漏浆严重的情况，及时记录时间和成槽深度，同时需要记录混凝土填充的开始时间以及结束时间。
针对上述原因，根据以往的施工经验，本工程规定溶洞的填充计量采用现场实际混凝土收方量计量。以进场混凝土小票为数据依据，配合现场最后收方剩余量进行结算。同时现场实际收方时需要各方责任工程师进行现场签字确认，并留存现场会签影像资料，确保计量真实有效。
2.4溶洞处理方案的实施
2.4.1处理方案
主要施工流程：
（1）根据地质勘察资料及施工勘察资料，熟记图纸、资料中标注的溶洞所处岩层。
（2）一旦发现泥浆面下降，表明已穿越溶洞顶进入溶洞。
（3）遇到溶洞后，提升成槽机，下放导管浇筑，即向孔内灌注C20微膨胀混凝土到溶洞顶1.0m以上，为尽快提高混凝土强度,节约施工时间,应在混凝土中掺加一定早强剂,提高素混凝土的早期强度，待混凝土浇筑12小时后，重新钻进。
2.4.2混凝土填充量的确定
因混凝土填充量需根据现场实际收方量来确认，故确定好填充开始时间及结束时间是混凝土填充量确认的关键。
（1）填充开始时间确定
按照施工工序中的步骤，以浮标下沉作为钻机钻进溶洞的依据，用测绳测量此时钻孔的深度h，以该深度作为计算溶洞顶标高的依据，记录溶洞顶为距离孔顶h。
溶洞填充完毕后，根据混凝土实际进场量减去剩余混凝土量，计算出混凝土的实际填充量。
3、总结
文章通过对地下连续墙施工过程中遇到溶洞后的处理方法及工程量的确认进行研究，为后续地下连续墙的施工质量提供了有利的保障措施，同时为以后的工程计量提供了有效的理论依据。同时，以工程实例为长江漫滩地区类似工程提供了可靠的溶洞处理方案及相应工程计量的方法和措施。
