乔晓
山西白求恩医院，山西省太原市030000
摘要：输液架是临床输液中不可缺少而且使用非常频繁的医疗器械，目前传统的输液架是在立柱上安装横向杆，在横向杆上安装几个挂钩，在进行输液时将液体挂在挂钩上，而危重症患者在进行治疗时需要多路液体，因此在危重病护理过程中传统的输液架存在不易分清、悬挂不方便等问题。基于临床实践，针对重症病区危重症患者护理特点，对输液架进行设计研究，提出此方案，并获国家新型外观专利，以利于方便护士工作。
关键词：多功能；输液架；危重症患者
0 引言
目前，在临床工作中，我们最多见的是两个支架的输液架，但往往工作中除了挂普通液体外，患者临时补液需要新建液路或挂脂肪乳或胃肠营养液，这样就需要更多的支架来悬挂，通常将两个输液架放一起使用随之会出现的问题是输液管路太多，区分麻烦；有时会几个患者共用一个输液架，这样经常会出现弄混的问题，给医务人员增加了工作负担。
市场上输液架均基于普通门诊护理进行设计，具有灵活简易等特点，但市场上暂未出现基于重症护理所需的输液架。危重病人输液时液路多，且需要迅速建立静脉通路，正确掌握医嘱，正确掌握输液速度及配伍禁忌，合理安排输液顺序。目前市场上的输液架对于危重症患者液路较多护理时存在不易分清、悬挂不方便等问题，尤其在于病人较多，护理工作繁琐的情况下更易出现纰漏。基于长期临床实践，针对危重症护理时输液架的使用进行此研究设计。
1 设计思路
针对危重症患者在护理过程中需要多路液体的实际需求，为了能将多路输液器条理的分清，快速、准确的完成输液工作，本文设计的多功能输液架需要完成以下功能；
（1）可清晰完成多个液路的悬挂，需要在输液架支柱上加装多个挂钩，为了能使得清晰悬挂，挂钩要呈圆形分布状态；
（2）需要对多个液路进行固定并进行区分，需要在挂钩下方设计固定C型扣环；
（3）需要一个可伸缩的备用的挂钩用于悬挂特殊的液体，至少设计一个可伸缩挂钩，在需要悬挂特殊液体时将其抽出，不需要时回收备用；
（4）需要不同位置的挂钩用于悬挂各类高低不同的液体，在输液架支柱高度不同的位置上安装挂钩用于满足不同的需求。
2 结构设计及制作
本实用新型多功能输液架,包括底座、立柱、挂架、可伸缩的支架和输液管固定机构，立柱的下端与底座固定连接，立柱的上端固定连接有六个挂架，六个挂架均布固定于立柱的外圆周上，可伸缩的支架包括中空的主杆、次杆和挂钩，主杆垂直固定于立柱的外圆周上，且位于挂架的下方，次杆可伸缩安装于主杆内，次杆的端部与挂钩连接。
.png)

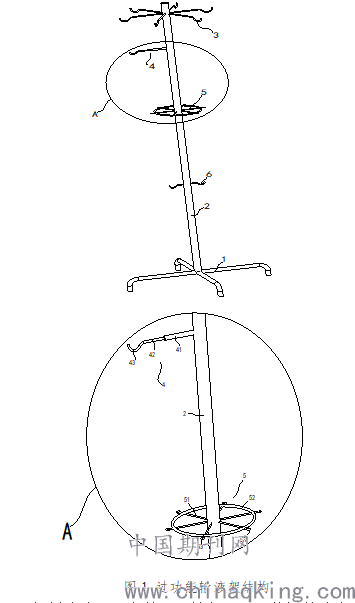

包括底座1、立柱2、挂架3、可伸缩的支架4和输液管固定机构5，立柱2的下端与底座1固定连接，立柱2的上端固定连接有六个挂架3，六个挂架3均布固定于立柱2的外圆周上，可伸缩的支架4包括中空的主杆41、次杆42和挂钩43，主杆41垂直固定于立柱2的外圆周上，且位于挂架3的下方，次杆42可伸缩安装于主杆41内，次杆42的端部与挂钩43连接，输液管固定机构5具有六根固定辐杆51、固定环52和六个C形扣环53，六根固定辐杆51均布固定于立柱2的外圆周上，且位于可伸缩的支架4的下方，固定环52均与六根固定辐杆51固定连接，且固定环52的轴线与立柱2轴线重合，每个根固定辐杆51的另一端均伸出固定环52的环状体外侧连接一个C形扣环53。
C形扣环53与挂架3的位置一一对应，C形扣环53用于将输液管位置对应限定便于区分。还包括有至少一个小挂钩6，小挂钩6固定于立柱2的外圆周上，且位于输液管固定机构5的下方。
3 使用方法
本文设计的是多功能输液架，因此在使用过程中不同的功能有着不同的使用方法，功能一实现将液体按照不同用途依次放置，利用输液架顶端挂架对液体进行功能分区悬挂，完成悬挂后，利用C型卡扣将输液管固定，防止晃动造成混乱；功能二实现特殊液体悬挂，为了能区分不同液体和特殊液体，在在支柱上设计可伸缩式挂钩，可收缩时挂钩位于普通挂钩下方，当需要悬挂特殊液体时将伸缩挂钩拉出即可，在不需要的时候收缩挂钩备用；功能三用以实现高低不同位置的输液，在支柱上设计了高低不同位置的挂钩，当需要进行不同位置输液时，分别按照高低不同进行排列，一次完成悬挂，并利用挂钩进行固定即可。
4 设计优点
（1）本文设计的新型多功能输液架具有多个挂架可以悬挂多个液路，同时每个挂架的下方有一个C形扣环，在输液时将输液袋挂在挂架上，而输液管可以卡在C形扣环内，将每一夜路区分开来；
（2）具有可伸缩的支架，需要时可以拉出来使用，不需要时可回收进去隐藏，以备用；
（3）具有小挂钩，与可伸缩的支架和挂架组成一个输液袋挂靠系统，满足各种高低输液需求；
（4）可实现多功能液体悬挂，节省空间。
总结
经过多年临床实践，以上设计产品将会极大方便危重症患者输液时的护理工作，合理安排输液顺序，控制液体速度，有效避免忙中出错，提高护理效率。本研究将结合市场情况进行进一步改良，并为同类产品提供研究思路。
参考文献
[1]王安静, 刘英. 改良多功能输液架的设计与应用[J]. 局解手术学杂志, 2016, 000(002):146-146.
[2]李莲英, 刘燕梅. 新型多功能输液架的设计与应用[J]. 护理学杂志, 2014, 000(022):P.33-.
[3]张俊, 韩志南. 床旁多功能输液架的设计与应用[J]. 当代护士旬刊, 2017(5).
[4]姬广莲, 田娟. 可推式多功能输液架的设计与应用[J]. 齐鲁护理杂志, 2008, 14(9):32-32.
[5]邹正伟. 可伸缩多功能输液架的制作与应用[J]. 护理学杂志, 2012, 000(021):P.64-.
[6]尹红华, 杨玉琼. 舒适式多功能输液架的设计与应用[J]. 中华现代护理杂志, 2013, 000(034):4216-4216.
[7]刘杨, 张姗姗. 新型多功能输液架在胸腹腔手术治疗中的作用[J]. 中外医学研究, 2015, v.13;No.296(36):78-79.
