梁寿春
江苏天宇建设集团有限公司 江苏省 扬州市 225800
【摘要】惠州民乐福豪庭项目工程的基坑支护采用咬合桩
【关键词】咬合桩 导槽 素桩 荤桩
民乐福豪庭项目工程基坑开挖深度为12.25米，属于超过一定规模的危大工程，基坑支护桩采用咬合桩。
咬合桩的概念：在相邻两根已浇筑、未初凝的素混凝土灌注桩（素桩）之间，采用全套管旋挖钻机成孔，浇注一根钢筋混凝土灌注桩（荤桩），前后浇注的桩混凝土圆周相崁、相互咬合，经过一定龄期后，达到设计强度的成排支护桩，既能有效抵抗边坡荷载保障基坑内工作面的施工安全，又能起到整体连续防水、止水抗渗的作用。
1.工程概况
民乐福工程建筑面积101272.00m2，5栋26～30层商住楼，地下室3层。

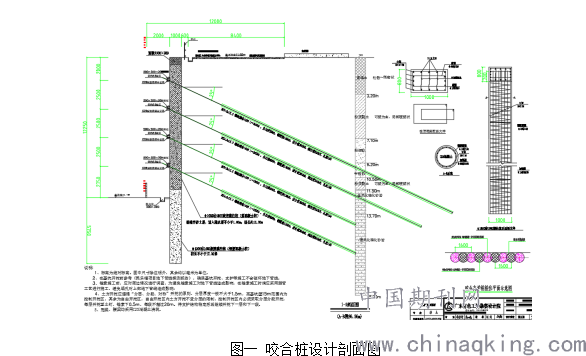

根据场地地形地貌、岩土工程勘察资料及地下室结构施工图，本工程基坑支护咬合桩为φ1000@1600旋挖灌注桩（荤桩、素桩），咬合桩设计剖面图见图一。
.png)
2.咬合桩施工过程
2.1 施工流程
施工准备、放线定位→导槽→旋挖钻机连续施工素混凝土灌注桩→全套管钻机施工钢筋混凝土灌注桩
2.2施工顺序

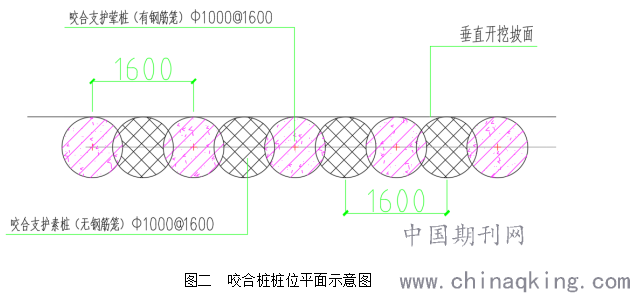

咬合桩均采用全套管钻机施工，桩施工分成两道工序，先施工素混凝土桩，后施工钢筋混凝土桩。钢筋混凝土桩应在素混凝土桩初凝前，通过在成孔时切割部分素混凝土桩身形成与素混凝土桩的互相咬合搭接，咬合搭接长度为200mm。咬合桩桩位（素桩、荤桩）平面示意图见图二。
素砼桩采用旋挖钻机成孔，灌注超缓凝混凝土，缓凝时间控制在初凝60小时， 终凝时间70小时，混凝土等级为C15。
钢筋砼桩（荤桩）在相邻的素砼桩施工之后立即进行，混凝土等级为C25。
.png)
2.3导槽的施工
为了保证桩机施工安全、精准定位、成孔质量，在咬合桩的顶部设置导槽。

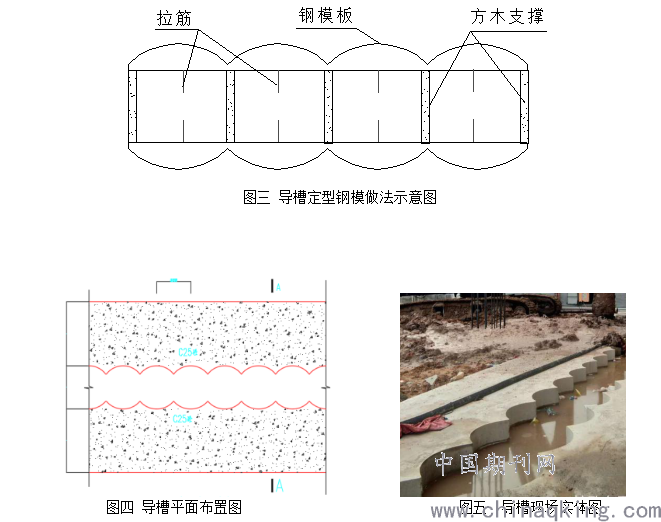

咬合桩导槽采用厚度为400mm、C25钢筋混凝土结构，导槽采用定型钢模，方木支撑，定型钢模做法示意图见图三，导槽平面布置及现场实体见图四、图五。
.png)
2.4灌注桩成孔

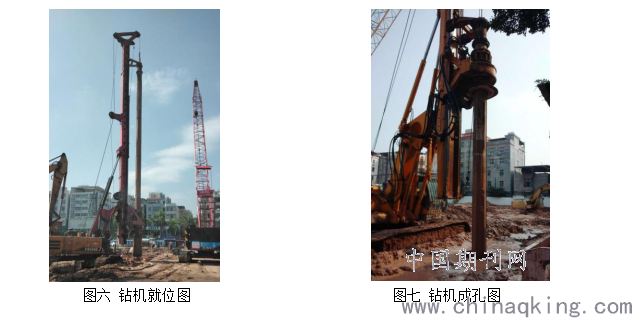

钻机按照导槽的预留孔心就位后（见图六），压入第一节套管，用抓斗从套管内取土，一边抓土，一边继续下压套管。孔的深度达到设计要求、最后一节护筒安装完成后，及时清孔并检查沉碴厚度。（见图七）
.png)
2.5灌注桩钢筋笼制作、吊装
电焊机焊接钢筋笼体箍架，主筋连接采用搭接焊。
钢筋笼的吊装利用汽车吊、三点起吊法，利用小钩和大钩配合，将钢筋笼垂直吊起并一次性放入孔中。
2.6灌注桩混凝土浇注
素桩采用C15超缓凝混凝土，延长素混凝土的初凝时间，以达到其相邻的C25钢筋混凝土桩的成孔能够在素混凝土初凝之前完成，给套管钻机切割素混凝土创造条件。超缓凝混凝土采用SP缓凝剂，满足商品混凝土缓凝时间大于60小时的要求。
孔内无水时，混凝土灌注采用干孔导管法；孔内有水时，混凝土灌注采用水下混凝土导管法。
3.注意事项
灌注桩的质量检测，执行广东省标准《建筑基坑支护工程技术规程》（DBJ/T15-20-2016）。
基坑开挖深度达到12.25m，属于超过一定规模的危险性较大工程。施工前，必须编制专项施工方案，并通过专家评审。施工过程中，可能存在变形过大导致地面沉降、基坑侧壁倾覆、 整体或局部滑移等安全事故。因此这些部位必须悬挂安全警示牌、 做好临边防护、 加强沉降观测、变形监测和日常巡视等防范措施。
4.总结
民乐福豪庭项目工程基坑支护采用的咬合桩施工技术，严格按照基坑支护设计及专项方案进行施工，施工质量可控，降土后的成型质量达到规范要求。（见图八）
基坑支护桩整体采用成排咬合桩，施工简便，防水、止水、抗渗性能较好，能够对基坑的施工安全提供可靠保障。
.png)
参考文献
【1】《民乐福豪庭基坑支护设计说明》
