朱照辉 侯茹月 岳忠翔
中建一局集团华北建设有限公司 天津市 300000
[摘 要]GPS测量作为一种可以实施精确测量的技术，以其定位精度高、观测时间短、测站间无需通视、可提供三维坐标、操作简便、可全天候作业、功能多、应用广等特点在当前的工程施工测量中得到了广泛的运用。本文基于介绍 GPS 静态测量的基础、结合鲁甸县第三中学的现场实际情况，通过 GPS 静态测量过程的具体介绍，分析 GPS 静态测量在复杂地形下的应用。
[关键词]GPS静态测量；施工测量；应用分析
1 引言
在工程的施工过程中，工程测量工作是工程施工的首要任务，其贯穿整个施工全过程的各个环节，对整个工程施工的整体质量有着重要的影响。但是在工程的开展过程中，传统的测量方式由于受到外部施工环境因素及观测误差和对仪器操作失误的影响,测量精度已无法准确的对其施工区域内的平面位置及高程得出满足规范要求的成果，对整个项目的施工工期、质量、进度造成严重影响。因此，选择合理的测量方式对提高工程施工测量的精度对工程的质量和品质意义重大。
2 工程概况
鲁甸县第三中学项目位于云南省昭通市鲁甸县东部，该地块东侧为环城道路，其他均为规划道路。项目东西方向高差约40m,南北方向高差约10m,整个施工场地高差较大、成该高台地形式且规划局提供的测量控制点距施工现场相对较远、控制点之间树林较多、点与点之间完全不同视，若使用传统的全站仪测量方式进行，则必须通过若干次转点方能对施工现场进行观测，但是此方法在测量过程中所产生的测量误差不断进行累计、导致平差结果越来越大、无法满足施工生产需要、需重新进行整个测量工序的实施，此方法不仅费时费力且无法满足现场施工测量的需要和精度要求，严重影响本工程正常的生产安排。因此，为保证本工程的控制测量精度，必须对本工程的控制点资料和导线资料进行认真分析和总结，拟定有效的实施方案以满足复杂地形下施工测量的需要。

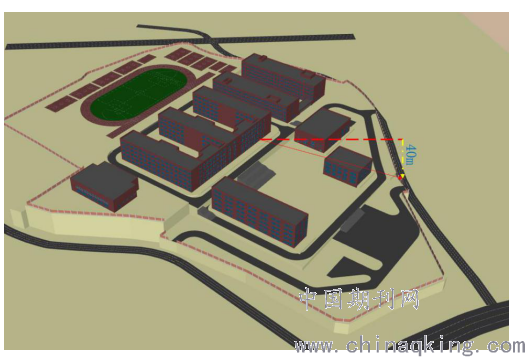

现场实际情况如下图所示：
.png)
3 控制点的布设
测量控制点的合理布设直接关系到整个施工项目测量工作的时效性和准确性，不仅对整个构筑物放样精度和施工质量造成一定影响，同时会影响到整个工程施工进度的快慢。因施工现场原始地形地貌高低起伏落差较大，无法直接在场地内布设控制点，仅有一条既有环城道路不受机械及人为扰动，满足控制点的布设原则及埋设条件。故结合本项目周边实际情况，采用当地规划局提供的D80及D85两个控制点作为首级控制网的起算点通过“从高级到低级”且“等边等距”的布设原则在项目东侧环城路增设ZD01、ZD02两个控制点，以满足现场施工测量的需要。

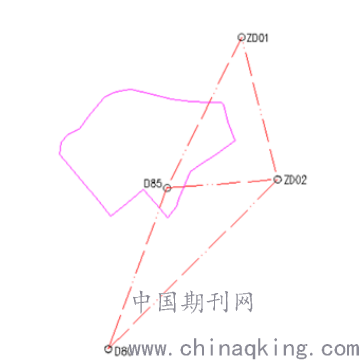

现场测量控制网如下图所示：
.png)
4 控制点的观测
本工程采用3台思拓力U3双频接收机进行,采用三边环方法进行静态测量。在首级控制网点D80、D85的位置各架设一台GPS、加密点ZD01上架设一台GPS，同步观测1h以上。观测前须将点名、天线高、开机时间、观测时间，并将以上数据记录明确，以方便后期对测量数据的整理与分析。卫星截止高度角设置为10，卫星状态达到记录要求时3台接收机便开始同步记录观测数据。同时，观测需要分两个时段进行：观测 1h 后结束第1时段（D80、D85、ZD01）的观测，在比较数据结果没有较大误差后进行第2时段(D85、ZD02、ZD01)的观测。观测完毕后及时整收仪器。
5 数据处理
静态测量外业工作完成后通过软件对测量数据进行处理，对基线进行解算合格后网平差及测量精度检验。
本工程静态测量数据处理如下：
闭合环平均边长:416.16米；闭合环最大边长: 628.13米；闭合环最小边长: 294.88米；闭合环最大节点数:3；闭合环总数:4；同步环: 2、异步环: 2。
同步闭合环：ZD02、D85、D80及ZD02、D85、ZD01
异步闭合环：ZD02、D85、D80及ZD02、D85、ZD01
平差类型 WGS84 坐标系下经典自由网平差，单位权中误差 0.0010米。
基线：ZD02-D85/D80-D85/ZD02-D85/ZD01-D85/D80-ZD02/ZD01-ZD02

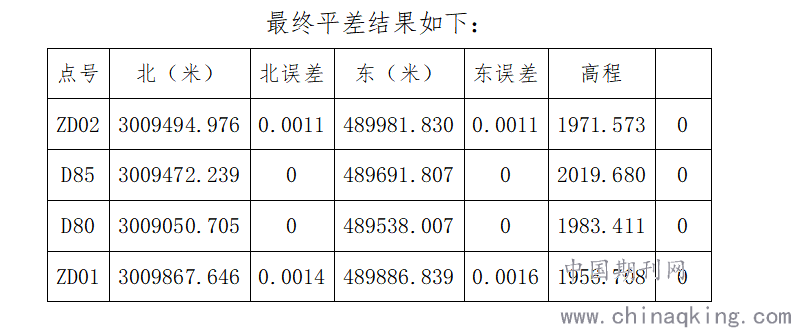

最终平差结果如下：
.png)
6 应用分析
结合本工程实际情况，由于项目场地较广且高差较大、利用传统施工测量不仅费时费力同时受外界施工环境温度、湿度、气压、天气能见度及操作人员的影响等原因而导致测量数据精度较低无法满足现场施工测量工作的需要。因此，利用GPS进行静态测量不仅能够高效准确的进行现场施测而且简单快捷，为项目的施工测量提供了有力保障。
7 结束语
综上所述，相比于传统测量方法，GPS 静态测量能够在较短时间内高效率完成测量工作，在施工测量的过程中具有测量精确度高，操作简便、可全天候作业等优点，现场的测量工作需根据施工现场实际情况掌握影响整个测量工作的各种因素，及时对其进行分析并采取高效的措施和准确的解决方法。充分做好工程测量精度在项目各方面的有效控制，为整个工程能够有序的施工做好铺垫。
[1] 段建峰，GPS快速静态测量技术应用于加密控制测量的可行性研究，测绘与空间地理信息 2018,41(01),98-100+103
[2] 冯艳顺，关于静态GPS测量技术的几点思考，城市建设理论研究 2017,(25),114-115
