符远东 唐琪 肖雪宅
中国铁建电气化局集团太原分公司
[摘 要] 接入网系统是铁路通信网络中的重要系统之一，它为业务信息系统及信息传输过程中的稳定性和安全性提供保障。为保证列车在高速行驶下数据传输业务及网络性能可以满足行车要求，将GPON技术应用于京雄城际铁路。本文主要结合铁路信息化发展的趋势对接入网组网方式、设备部署、安装及调试内容、组网优越性进行了简要分析，进一步探讨GPON接入设备安装调试的主要步序及关键性技术。
[关键词] GPON 光分配网 单机调试 业务测试 网管测试
1.前言
铁路通信系统是铁路信息化系统数据传输的重要媒介，是保证高速铁路综合试验顺利完成的重要载体。接入网GPON技术将用户信息接入到相对应的通信业务网络节点。同时为实施“走出去”战略奠定基础，并不断推动我国高速铁路技术创新体系的建立和完善，有效提升我国高速铁路核心技术的创新力和竞争力。
2.GPON接入设备技术分析
2.1京雄城际铁路接入网系统设备分布
京雄城际铁路通信接入网系统在大兴站信号楼、大兴国际机场站信号楼内新设OLT设备一套，通过数据网系统接入北京枢纽木樨地通信站内电话交换网，并在沿线车站信号楼、车站站房、区间中继站及各牵引供电节点等机房内新设ONU设备。
2.2京雄城际铁路接入网所承载的重要业务
京雄城际铁路接入网系统涉及的业务有：2/4线音频、自动电话、调度电话、2B+D。主要用途如下：
自动电话：满足本线沿线各站及区间接入点对内部语音呼叫、对PSTN网络的语音呼叫、调度及专用电话通过接入网透传的语音呼叫业务等通信业务。2/4线音频：提供点对点的专线业务，主要适用于各站点之间的快捷、无障碍通道连接，为沿线设备维护提供服务。调度电话：电气化所亭的调度电话分机通过接入设备接入车站调度交换机。2B＋D端口：主要对沿线各站点内其它设备提供承载的通道，实现其它业务的承载。
3.基于GPON技术的接入网系统组成
GPON接入系统包含OLT（光线路终端）、SPL（分光器）、ONU（光网络单元）以及ODN（光分配网）组成。该系统本质上秉承光进铜退，将各类业务统一接入。
3.1 OLT设备及ODN设备部署
京雄城际铁路GPON接入系统采用点到多点的网络结构，OLT设备设置于业务接入中心节点（即车站信号楼），向下对接ONU，向上对接网管中心，通过不同的GE/FE口承载不同的业务，为沿线区间各ONU设备提供带宽，根据网络实时动态分配数据，同时ODN与ONU设备相连接（ODN由光纤和光分路器、光连接器等无源光器件组成），为OLT设备和ONU设备之间物理连接提供光传输媒质。
3.2 ONU设备部署
ONU设备设置于沿线车站信号楼、车站站房、区间中继站、区间警务区及牵引供电节点处，向上与ODN设备相连接，向下直接接入用户端。为接入网提供用户侧的接口，提供语音、数据、视频等多业务流与ODN的接入，最后通过光口经ODN上联至OLT设备，统一受车站OLT设备集中控制。
4.基于GPON技术的接入设备安装及调试
4.1 GPON系统设备安装
OLT及ONU设备利用卡扣螺丝安装于机柜中间部位，便于机器散热，音频架安装于设备下方，以便于音频线的卡接。其次敷设直流电源线及设备电源线，平行固定于走线架上，电源线两端成端连接牢靠，接触良好，成端完成之后，将线缆标签纸粘贴于成端接头下方。最后将尾纤用缠绕管进行缠绕，从ODF架侧固定至设备侧，保证设备使用长度后，将富余的长度盘留在尾纤槽中。
4.2 GPON系统设备单机调试

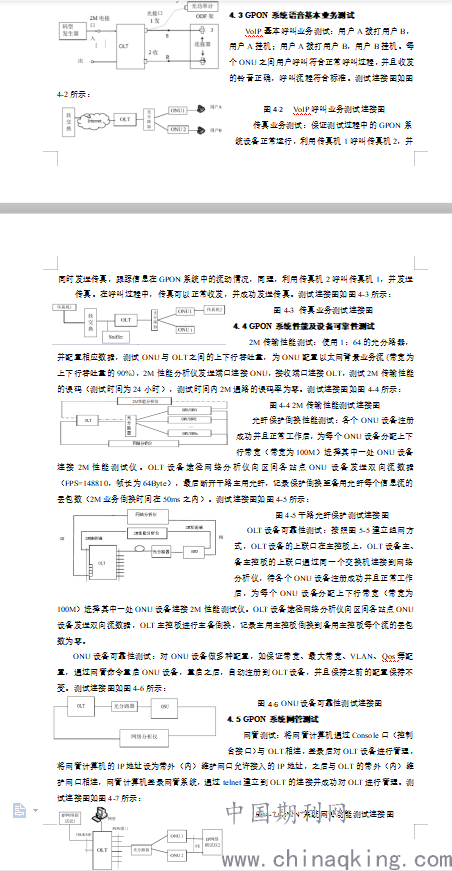

检查仪表电源线及地线是否连接正确及牢固；检查电源工作状态，确保输出电压符合要求；设备加电30min后，用PC机安装调试软件，设置各类参数，如站名、ID、口令等；光平均收发率测试方法是将码型发生器接至2M电接口，发送2048kb/sHDB3测试信号，从ODF架的连接器上拔下连接插头“3”，插在光功率计输入口“3”，待输出光功率稳定后，读出平均发送光功率P（需测试波长与设备波长一致）测试配置图如图4-1所示：
.png)
网管测试：将网管计算机通过Console口（控制台接口）与OLT相连，登录后对OLT设备进行管理，将网管计算机的IP地址设为带外（内）维护网口允许接入的IP地址，之后与OLT的带外（内）维护网口相连，网管计算机登录网管系统，通过telnet建立到OLT的连接并成功对OLT进行管理。测试连接图如图4-7所示：
图4-7 GPON系统网管功能测试连接图
网管系统远程管理ONU测试：按图5-7建立组网方式，通过网络计算机登录网管系统，在网管系统上对ONU进行配置，包括业务映射规则和参数、业务带宽各项参数以及L3功能和协议参数等，验证配置后设备可正常工作。
6.结束语
通过现场各方面的操作及测试，基于GPON技术的接入设备安装及调试得到了预期的效果，降低了上层业务流量，减少网络传输延迟；同时本地流量可以直接在OLT设备中进行L3交换，从而减轻上层网络流量压力，降低网络流量扩容压力保证了重要业务的稳定运行。基于GPON接入设备应用于京雄城际铁路中的安装调试技术浅析，主要根据铁路接入网系统特点，从新建与既有接入网系统的互通性、业务稳定性、安全性、可操作性及后期维护等方面综合考虑而分析的。
参考文献：
[1]余智豪、胡春萍、李娅，接入网技术，北京：清华大学出版社.
[2]胡修友，基于GPON技术的接入网设计与实施，2019（03）.
[3]京雄城际铁路接入网调试施工作业指导书
[4]铁路通信线路、传输及接入网设计规范 铁总建 设[2014]62号
