桑希品、贾宝库、田仓
（红云红河烟草（集团）有限责任公司乌兰浩特卷烟厂 内蒙古乌兰浩特 137400）
摘要：滚筒设备是卷烟制丝生产过程中的关键设备之一，滚筒出料罩冷凝水排放的优化与设计是卷烟设备技术领域的重要问题。为了解决现有滚筒出料罩内壁上形成的冷凝水流入振槽内将烟叶浸泡，从而形成水渍烟的问题，提出了一种装置过滤板和排放槽两大主要部件的新装置，该装置具有包括结构简单和安装方便等优点。基于此，本文就对滚筒出料罩冷凝水排放装置的优化与设计有关内容展开分析，希望能够给有关人士提供一定的参考价值。
关键词：卷烟；滚筒；出料罩；冷凝水；排放；优化；设计
一、待解决的技术问题分析
制丝生产过程指的是将植物的烟叶制成符合工艺要求和人们期望的烟丝，以便满足后续生产工序需要。该生产过程的整体流程为：制叶片（烟梗）、制叶丝（梗丝）、掺兑和加香。因此，针对烟丝生产过程存在的各类问题，人们的主要目的是通过对主要和关键设备进行工艺和结构上的调整和优化，完善生产流程，以实现降低生产能耗、提高烟叶原料的投入产出比、降低生产成本和提高经济效益的技术目标。
当前，卷烟领域内制丝线的加香加料工序都需要有滚筒设备，而滚筒设备的主要作用是负责对烟叶物料进行叶片松散和叶片加料的作用。为密封滚筒设备中出料罩下方的振槽，人们往往在滚筒设备的出料罩底部采用软帘。而通常情况下，滚筒设备内存在着高温高湿的蒸汽，以便对烟叶进行作用。因此，当高温高湿的蒸汽遇到出料罩内壁时非常容易形成冷凝水。而当冷凝水顺着出料罩的方向流动至软帘的位置时，极易导致烟叶或烟末粘附在软帘上的现象发生，从而造成烟叶的浪费。与此同时，也给工人师傅更换和清洁使用过的旧软帘带来了非常大的不便。更严重的是，由于该冷凝水无法排出，只得顺着出料罩内壁和软帘流入振槽内，从而造成振槽内积水，振槽内的烟叶长时间被积水浸泡就会形成水渍烟，最终影响了卷烟质量。
针对上述缺陷，本研究提供了一种滚筒出料罩冷凝水排放的新型装置。本设计的主要优势有以下两点：第一，新装置使用的是不锈钢过滤板，而不是传统的软帘，由于不锈钢过滤板能够降低烟叶的粘附程度，从而避免了工人师傅经常更换和清洁使用过的旧软帘的麻烦；第二，由于新装置增加设置了排放槽，所以能够使出料罩内壁上的冷凝水有效排出，从而避免了冷凝水流入振槽内形成水渍烟的问题。这些改进提高了烟丝利用率和出丝率，能为企业带来良好的经济效益和社会效益。
二、新提出的解决方案分析
为了解决上述的技术问题，本研究提供了一种滚筒出料罩的冷凝水排放装置。如图1所示，该装置主要包括过滤板（1）和排放槽（2）两大主要部件。其中，所述过滤板（1）通过螺栓与滚筒出料罩进行连接，而所述排放槽（2）与所述过滤板（1）通过焊接连接。所述过滤板（1）的A面上均匀分布着直径为5mm的圆孔，该圆孔既可以使冷凝水有效的流到所述排放槽（2）内，又可以防止烟叶进入所述排放槽（2）内，进而避免排放槽（2）的堵塞。
需要指出的是，在本文提出的滚筒出料罩冷凝水排放装置中，所述排放槽（2）位于距离输送振槽底板最低点100mm~120mm处，此处，可优选100mm。选取该距离范围的原因是便于对振槽进行清理。另外，在新设计的滚筒出料罩冷凝水排放装置中，所述过滤板（1）的A面上均布直径为5mm的圆孔。该过滤板的圆孔直径，既可以有效阻止烟叶进入所述排放槽（2）内，又可以使出料罩内壁上的冷凝水快速排出。除此之外，在新型滚筒出料罩的冷凝水排放装置中，所述排放槽（2）延伸至输送物料的输送振槽旁边的水槽内，并将所述冷凝水排放到水槽下方的地漏内。值得注意的是，滚筒出料罩的冷凝水排放装置中所述过滤板（1）和排放槽（2）的材质均为不锈钢。
.png)

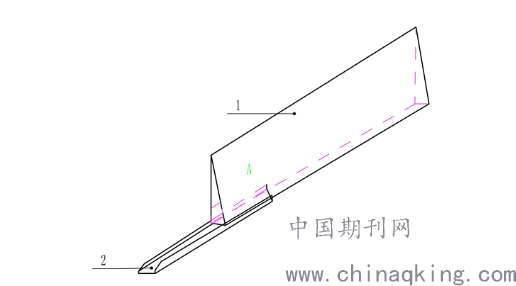

图1滚筒出料罩的冷凝水排放装置的结构示意图
三、有益效果的分析
本技术方案具有以下有益效果：新的滚筒出料罩的冷凝水排放装置将传统的软帘更换为不锈钢过滤板，降低了烟叶的粘附程度，避免了经常更换软帘的麻烦；而且由于设置了排放槽，所以能够使出料罩内壁上的冷凝水有效排出，从而避免了冷凝水流入振槽内形成水渍烟的问题。本研究可以为卷烟产品的工艺加工过程优化提供重要的参考，有利于提高卷烟产品的质量稳定性。
四、结语
综上所述，本研究提供了一种滚筒出料罩的冷凝水排放装置，其包括过滤板和排放槽。所述过滤板通过螺栓与用于防止烟叶物料外漏的出料罩连接，所述排放槽与所述过滤板通过焊接连接，用于防止烟叶物料外漏的出料罩和出料罩下方用于输送物料的输送，而振槽通过过滤板进行密封。当高温高湿的蒸汽与滚筒出料罩接触时，形成的冷凝水沿着出料罩，通过所述过滤板的过滤作用和所述排放槽的导流作用，排放到用于输送物料的输送振槽一旁的水槽下方的地漏内。从而避免了冷凝水流入振槽内形成水渍烟的问题。本文提出的上述技术方案具有以下有益效果：供了一种滚筒出料罩的冷凝水排放装置，其将传统的软帘更换为不锈钢过滤板，降低了烟叶的粘附程度，避免了经常更换软帘的麻烦；而且由于设置了排放槽，所以能够使出料罩内壁上的冷凝水有效排出，从而避免了冷凝水流入振槽内形成水渍烟的问题。
参考文献
[1]陈良元,卷烟工艺技术[M].郑州:河南科学技术出版社,2002.
[2]张炜,毛多斌,江家森,常明彬,郭剑华,邓宏博,江石河.滚筒干燥不同控制变量对卷烟产品质量的影响[J].轻工学报,2016,31(02):41-46+65.
[3]丁美宙,熊安言,马宇平,陈芝飞,李全胜.叶丝滚筒干燥工艺参数对卷烟香气风格的影响[J].烟草科技,2015,48(05):74-79.
[4]李楠.卷烟旋转滚筒式设备及其辅联的物理优化[J].硅谷,2012,5(18):191-192.
[5]崔伟.滚筒类设备保有率对卷烟感官质量的影响研究[A].中国烟草学会工业专业委员会.中国烟草学会工业专业委员会烟草工艺学术研讨会论文集[C].中国烟草学会工业专业委员会:中国烟草学会,2010:4.
[6]邵柱,戴宇昕.电加热式出料罩在CTD气流烘丝机中的应用[J].烟草科技,2015,48(07):92-95.
[7]戴宇昕.烟草CTD烘丝机出料罩的改造[J].价值工程,2013,32(29):36-37.
[8]魏耀武.制丝车间滚筒类设备排潮风机自动清洗装置[J].中国设备工程,2016,(14):77,79.
[9]范卓,张华,董斌,等.滚筒式茎块类作物清洗脱皮机的设计与研究[J].机械设计,2018,35(1):57-62.
[10]曹腾,王超平,袁兴,等.新型烟草制丝线滚筒设备加热器装置的研究[J].科技创新导报,2017,14(12):99-100,102.
[11]许旭.滚筒设备防打滑装置的研究与应用[J].科技资讯,2017,15(36):50-51.
作者简介：
桑希品，性别：男，籍贯：山东菏泽，民族：汉，学历：大学本科，职称：助理工程师，职务：机械维修工，研究方向：机械维修；
贾宝库，性别：男，籍贯：内蒙古兴安盟，民族：汉，学历：大学本科，职称：高级修理工，职务：机械维修工，研究方向：机械维修；
田仓，性别：男，籍贯：内蒙古兴安盟，民族：蒙，学历：大学本科，职称：工程师，职务：设备员，研究方向：设备管理。
