摘要：高压开关柜在电力行业中得到了广泛应用，因此，在安装高压柜的时候，需要高度重视高压开关柜的质量。在高压开关柜的安装中，为了保证高压柜的安全，使安装和操作零误差，安装人员要注意多方面的细节。本文主要分析了中煤大屯热电“上大压小”新建项目高压开关柜的安装过程及安装过程中应注意的问题，研究了安装高压开关柜的关键技术，然后为确保安装电气成套开关柜的质量，提出有建设性的意见和措施。
关键词：开关柜；安装技术；盘柜
前言
当今社会，人们的日常生活都离不开电力，电力也成为了我们饮食起居、旅游出行和娱乐休闲的重要动力。在人们对电力的需求不断变化的同时，在电力行业，高压开关柜的应用也越来越广泛。本文首先阐释了高压开关柜的基本概念，然后指出这一设施的基本特点，接着再继续分析，在安装电器成套开关柜的过程中，需要注重哪些技术层面的要求，成列了基本的工作流程，然后具体到实际的操作过程，从而全方位介绍如何安装高压开关柜，对其中的重点进行了详细的说明，方便后续的安装工作能够安全、有效地进行。
1高压开关柜概述
1.1高压开关柜
在电力系统中，高压开关柜的主要作用包含以下内容：发电、配电、输电和转换电能，在用电的时候，高压开关柜会对其进行通断、保护和控制的工作，高压开关柜一共有两种主要类型：一种是固定式的，一种是中置式的，在固定式的高压开关柜中，大部分使用的型号都是GG-1A型，当下，由于中置式型的高压开关柜机械性能非常好，同时也可以保障安全性，所以这一型号的开关柜已经取代了固定式的高压开关柜，获得了大范围的应用。
1.2高压开关柜的主要特点
1.高压开关柜的功能特点是，有一次方案和二次方案，其中包含汇集能能、计量功能、分配功能和保护功能的等作用。在一次方案中，一个开关柜具有一个主回路，在二次方案中，一个开关柜有一个辅助回路，如果不能够实现主方案，那么可以组合不同单元的方案来完成这一方案的制定。
2.开关柜包含独特的操作过程，还有自身的机械或电气联锁机构，在实际工作过程中，导致电力事故的很大一部分原因是，设备不具备“五防”功能，或者这些功能没有起到应有的作用。
2电气成套开关柜安装的技术要点
2.1设备开箱检查
电气成套开关柜的检查流程如下，确定外部有着十分良好的包装，严格检查设备的规格型号以及相关尺寸，有没有达到规范的要求和标准。需要严格遵守合同要求，来确定备件的供应范围和供应数量。确保开关柜内具备完整、全面的配件和元部件、电器以及绝缘瓷瓶等，同时外部没有发生皲裂和划痕，检查接地线有没有符合技术要求标准。检查技术文件是否配备齐全，在检查开箱的时候，需要查看相关的合格证，确保所有的电器设备和元件都是合格的。针对一部分关键的部件和重点的部件而言，需要有产品制造许可证的复印文件，检查证号，然后记录下相关数据。
2.2基础型钢检查
需要离墙体高于0.8m的前提下，来安装低压配电屏，同时这一设备距离墙体需要大于等于0.05m；巡视通道宽度需要大于等于1.5m。需要在基础型钢上安装开关柜，选用10号槽钢的型号。
在制作完成基础型钢之后，需要严格参考相关规定，来结合图纸标注的位置，来完成预埋工作。
在基础型钢进行安装的时候，需要利用水平尺来找准位置，不能发生偏移，还需要防止不平衡。安装基础型钢的不平直度及水平度中，每一米范围内，不平直度及水平度需要在1这个数值以内，整个基础型钢的长度在5mm之内;在全场中，基础型钢的位置偏差及不平型度都需要在5这个数值以内。室内摸平地面距离基础型钢的顶部要超过10mm的长度。
2.3柜体安装
2.3.1盘柜就位安装
（1）第一步就是需要按照设计好的尺寸，对一整排屏柜的直线拉直。在确定第一块盘用线锤和水平尺在正确的水平位置的时候，需要参照设计位置和尺寸来进行，在每一米长度中，盘柜垂直度误差需要在1.5mm这个范围之内，如果没有达到这一表混，需要在开关柜底部垫上一个或两个垫块，同时还需要确保垫块的稳定，只有满足要求，才可以在开关柜的底角上进行烧焊工作，或者利用螺栓来帮助开关柜可以更加稳固。
（2）在完成安装第一面开关柜之后，按第一个柜作为标准，其他开关柜就可以完成拼装过程，一般而言，10KV配电盘柜的第一面柜就是以主变进线盘柜为主，然后进行安装，接着向两边进行拼装。一旦基础槽钢有着很大的水平误差，那么安装位置就需要设置在主变进线柜第一面柜上。
2.3.2开关柜内母线安装
需要遵循以下要求来安装母线：
（1）固定交流母线的相关金具不可以形成闭合磁路。
（2）在平置母线的时候，母线支持夹板需要保持1~1.5mm的上部到母线的间隙距离，在立置母线的时候，母线上部压板需要保持与母线1.5~2mm的间隙距离。
（3）需要严格遵循规程规定，母线对地及相与相之间最小电气距离是10kV不小于125mm。
（4）安装母线桥要确保外部白痴美观整齐，确保呈现横平竖直的状态，桥体与桥体、柜体驳接处需要保持小于2mm的间隙距离。
（5）安装母线之后，进行核相的工作。
3质量控制措施
3.1质量控制措施
每一米基础预埋槽钢中，其中的直线度误差需要控制在1mm之内，整个槽钢中，误差需要控制在5mm之内；在每一米中，水平度误差需要控制在1mm以内，整体误差需要控制在5mm之内。在土建施工阶段，需要对预埋槽钢进行控制质量控制，只有提前确定预埋质量是否达标，才可以进行第二次预埋槽钢的灌浆工作。
中煤大屯热电“上大压小”新建项目中，在拼装高压柜体的时候，要控制垂直度误差在1.5mm之内；需要控制5mm之内的成排水平度误差；需要控制5mm之内的成排表面不平度；需要控制2mm之内的柜体间缝隙。在对水平度进行调整的时候，使用垫铁来进行，在同一个位置上，不能使用超过三块的垫铁，同时需要确保其稳固性。

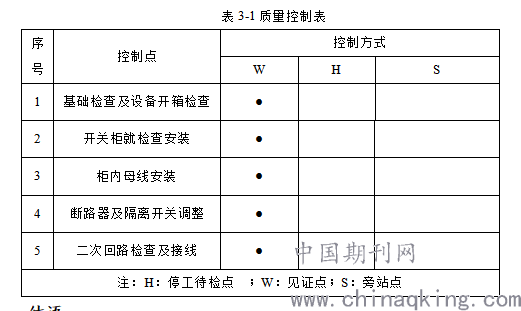

3.2质量控制表
.png)
结语
中煤大屯热电“上大压小”新建项目电气成套开关柜在安装时必须严格按照安装的具体步骤进行安装，并注意落实每个安装电气成套开关柜时的技术要点，只有这样才能有效防止输电时发生安全问题。电气成套开关柜的安装时质量对电力行业的发展有着至关重要的作用，在安装时必须对技术要点进行反复确认，从而保证电气成套开关柜的安全问题。
