陈金星 林芳 卓相炮 苏建新 陈锦植
国网宁德供电公司，福建 宁德 352100
摘要：本发明提出一种配网高压应急接口及其工作方法，通过高压应急接口取代原本带电拆接火流程，优化流程，降低保电成本，解决带电作业受天气、地形制约问题，加大了中压车在检修、故障中的应用。能够满足与10kV中压发电车、旁路电缆等设备的快速连接需求。
关键词：配网高压应急接口；工作方法
1 背景技术
随着供电可靠性要求的提升，配网检修故障中应用发电车保供电的工作越来越频繁，其中10kV中压发电车保供电的技术方案是：一部10kV中压发电车、一部绝缘斗臂车，通过绝缘斗臂车将中压发电车的高压电缆接入线路进行发电。
现有中压发电车与绝缘斗臂车配合保供电存在两方面的问题：一是占用空间大，现场选点难度大。现有中压发电车接入架空线路需要能容纳绝缘斗臂车及中压发电车的大场地，往往很难找到合适的位置。二是需要带电作业配合，受天气制约。现有中压发电车接入线路需要带电配合将高压电缆接入和退出线路，作业成本大且带电作业需要良好的天气，受天气影响较大。同时，该种作业方式保电费用高，每次中压发电车保供电任务，其中紧带电接入和退出线路作业，需要数万施工费。
2 发明内容
针对现有方案存在的缺陷和不足，发明一种配网高压应急接口及其工作方法，通过预先建设的应急结构，直接替代了绝缘斗臂车的作用，使发电车保电的工作只需要中压发电车就能独立完成，大大节约了占用的产地和操作的复杂度及成本。
其具体操作部件构成如下：
一种配网高压应急接口，其特征在于绝缘固定在电杆上，包括：分别通过绝缘导线与每一架空电线构成电气连接的引出部、带有与引出部相同数量的绝缘导线的接口部、以及连接引出部和接口部的开关部；引出部和接口部的每一绝缘导线经开关部构成一一对应的开断式电气连接；接口部的绝缘导线的另一端设置有裸露端作为接口端，并电气连接有接地环。
引出部的绝缘导线通过并沟线夹与架空电线固定并构成电气连接。开关部为隔离刀闸或全封闭跌落开关，且通过横担固定在电杆上；接口端通过横担和柱式瓷瓶固定在电杆上；裸露端固定连接有金具作为接口端；引出部、开关部和接口部从上至下依次设置，每2000kVA配置一个。
3具体实施方式，附图说明
为让本专利的特征和优点能更明显易懂，下文特举实施例，作详细说明如下：
.png)
.png)

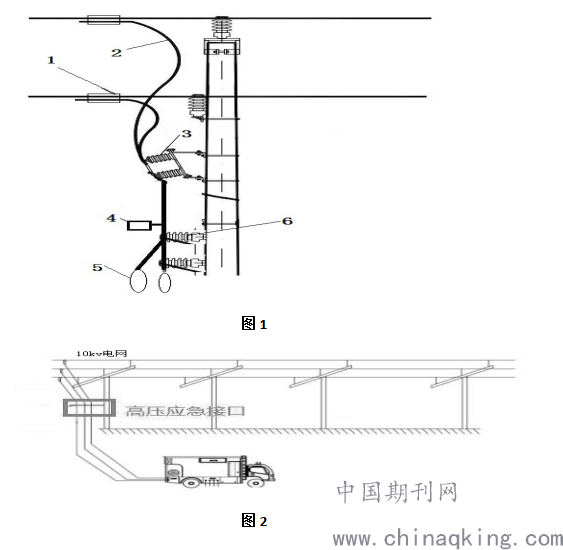

如图1、图3所示，本实施例方案围绕现有的10kv线路的电杆节点进行改造，通过成本低廉的方式形成了可靠的配网高压应急接口。
其首先通过并沟线夹1，将绝缘导线2与每一架空电线（一般为三根）构成电气连接并完成固定，该引出的绝缘导线2连接至固定在电杆上的隔离刀闸3的一侧（也可采用全封闭跌落开关），而隔离刀闸3的另一侧则连接接口侧的绝缘导线2。该接口侧的绝缘导线2的下端通过柱式瓷瓶6固定在电杆上，设置有接地环4，同时末端设置有连接金具5的裸露端，作为接口使用。
如图2所示，在电网正常输电工作的状态下，隔离刀闸3处于断开的状态，将接口端与电路进行隔离，由于接口端的位置相对较低，因此可以防止意外触电的情况发生。而当输电线路无法正常保证电力供应时，需要发电车接入实现外部供电，当发电车通过接口将电路快速连接完成后，将隔离刀闸3进行合闸操作，从而接通备用的供电电路。
接口端固定连接的金具5则起到了方便发电车接、拆线的作用，进一步提高了效率。
如图3所示，在本实施例中，各个固定件通过在电杆上竖向排列固定的若干横担完成固定，同时使得各组绝缘导线2在空间上相对分离，而不至于发生交叉的情况。
基于本实施例提供的结构设计，其工作方法可以包括以下步骤：
（1）将中压发电车移动至配网高压应急接口下方；
（2）将中压发电车的电源输出线与接口端和接地环4连接；
（3）将开关部合闸接通；
（4）中压发电车的中压发电机组启动并进行送电；
（5）送电结束之后，先将开关部关闸断开，再将中压发电车的电源输出线从接口端和接地环4上拆除。
在本实施例的方案的实施当中，在负荷密集区且可容纳中压发电车位置的架空线路上安装，每2000kVA配置1台，满足与10kV中压发电车、旁路电缆等设备的快速连接需求。当线路因检修、故障等需要紧急复电时，由发电车随车人员及属地施工人员在接地线保护下，将高压电缆快速锁进快速接入点裸露部位，减少带电配合环节，减员增效，不受天气制约。
本文系国网福建省电力有限公司科技项目资助——10kV高压应急接口装置的研制，项目编码：521390200095
