胡汉林、岑锦宽、徐大鹏、梁自科
贵州电网有限责任公司都匀独山供电局，贵州 独山558200
摘要：变电站内及配网的设备因结构的原因，在设备需要检修时，运行人员不能根据现场实际条件装设接地线，只能通过调度在线路装设接地线形成封闭的检修工作空间，为解决以上问题，提升操作效率、设计出一款预装通用型接地线，该款接地线装设快捷简单，接触可靠，能极大的提高操作效率。可应用于变电站及配网设备及线路上。
关键字：接地线、预装型、接地线接触电积、接地线装拆效
0引言
随着国民经济的发展与电力需求的不断增长，电力生产的安全问题也越来越突出，根据SD332-89《携带型短路接地线技术标准》总则，在被检修的设备和线路上进行短接的目的是为了泄放残余电荷，防止在突然来电时的危险电压和电弧，或邻近带电设备和线路的影响产生感应电压，造成工作人员触电死亡或严重灼伤，因此要按安全工作规程要求正确选择短路接地线悬挂数量，正确选择悬挂地点、正确使用短路接地线，采取这些措施后，可以避免危险电压和电弧的影响。在《安规》中明确提出停电工作主要技术措施是“停电、验电、挂接地线”，它是线路停电检修工作的重要步骤和安全手段。常规接地线在保障检修人员的工作安全上发挥了巨大作用，但在一此空间比较小的箱式变、配网柜或绝缘包封的母线上、配网绝缘线上因设备结构原因，不能装设接地线，为解决以上问题，特设计此款接地线，设计一种接地线解决以上问题。
1、在箱式变、配网柜或绝缘包封的母线上、配网绝缘线上因设备结构原因不能装设存在的问题：
1.1、空间狭小、使用常规接地线装设时，接地线装设时互相遮档，不能装设，因线路侧隔离开关结构紧凑且纵向排列，且线路侧的隔离开关接触面上装设有电缆和坚固螺丝，凹凸不平，不能有效或不能装设线路侧接地线；
1.2、断路器柜内线路侧隔离开关上装设有出线电缆，隔离开关接触面，隔离开关出线侧的导电部分能供接地线装设的接触面基本没有，且隔离开关纵向排列；
1.3、变电站的母线因有绝缘包封，不能在母线上直接装设；
2、针对以上问题提出以下设计思路

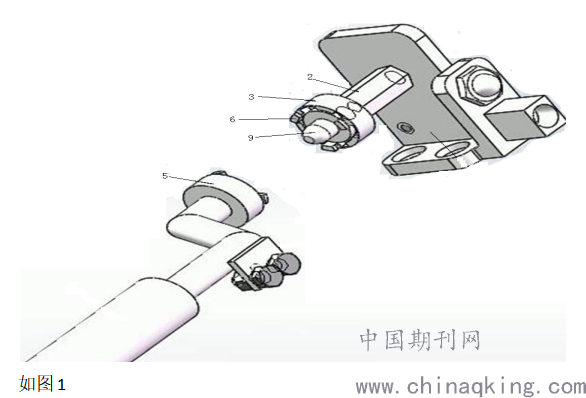

2.1为在开关结构紧凑、狭小空间里能够装设接地线，合理利用空间，决定将断路器间隔线路侧的隔离开关出线电缆的连接紧固螺母进行改造设计，使其具有两个功能，第一、紧固出线电缆的连接螺丝；第二、作为接地线的预装件，安装好后，需要装设接地线时，直接将接地线装设在预装件上；（如图所示）
.png)

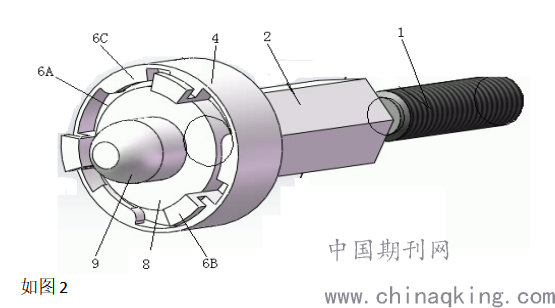

2.2、预装件的结构：接地线预装件从正面看成圆形，在沿圆形的边上每隔120度有一个30度的伸出来扇形凹槽接触头，接触头的左边是50度的裙边，裙边内侧有35度角向外的凹陷，作为接触头插入旋转到位的接触面，裙边和左侧的下一个扇形凹槽接触头，有40度的扇形凹槽接触头插入口，插入口的深度和伸出来扇形凹槽接触头部分基本一致，，在中间有凸出来的陀螺锥形体，陀螺锥形体的后方是作为电缆头的固定连接螺丝，从侧面看，预装件的右侧为电缆头的紧固螺母、长约35mm,中间为接地线插入接触面、左边为伸出来扇形凹槽接触头及陀螺锥形体；
.png)
2.3、接地线的移动接触头采用绝缘杆和动接触头可分离式、当安装好接地线后，取下接地绝缘操作杆，不占用断路器内的操作空间。动接触头接接触面的结构除中间是的凹下去的中空陀螺锥形体，其它与预装件基本一致，只是裙边在伸出来扇形凹槽接触头的右侧，以便接地线的在动触头插入时与预装件进行连接时，接地线动触头的扇形凹槽接触头与预装件扇形凹槽接触头互相插入，如图所示，在中空陀螺锥形体的后方装设有弹簧，在接地线插入时，预装件的陀螺锥形体尖端压缩弹簧，在接地连接头旋转至裙边内侧的凹陷处时，凹陷处相当于卡槽作用，在压缩弹簧的作用下互相压紧，保证接地线接触良好及合乎要求的接触面积，因隔离开关在柜内是纵向排列，对于内侧的B、C相、接地线不能在垂直方向直接装设，需在接地安装头在与绝缘棒连接的地方弯曲一定的角度，才能装设，角度选择在60度至90度之间。
附图标记说明：1、连接螺丝，2、紧固螺母，3、导向孔，4、自锁接头，5、动触头，6、固定卡件，6A、沉头孔，6B、凹槽接触头，6C、限位裙边，7、压簧，8、导向圆台，9、导向插头。
3.3、创新点说明：
将隔离开关出线电缆的紧固螺母设计成接接地线的预装件，解决了接地线安装时的接地线接触面问题，只占用柜内的较少空间，并与柜内设备保持足够的安全距离；
3.3.1、接地线装拆效率高：接地线接地桩头的旋转卡槽设计，安装接地线时，只用旋转小于90度的角度，就能让接地线接触面落入凹陷卡槽，并在弹簧的作用下压紧接触良好，只需就几秒钟就能安装好一相接地线；操作时间短，接触良好，不松脱操作简便，大大节约操作时间及运行人员劳动强度；
3.3.2、接地线接地桩头的中间采用陀螺锥形柱体设计，它能保证运行人员在接地线安装时将接地桩头顺利插入预装件的接地桩头处；
3.3.3接地线的接地棒和接地动触头可以分开，在安装好接地线后，取下接地绝缘棒，不占用柜内的空间；
3.3.4接地线的安装动触头与绝缘棒连接的地方弯曲的角度能够调整，使能够适应不同的安装角度。
3.3.6、将隔离开关出线电缆的紧固螺母设计成接接地线的预装件，解决了接地线安装时的接地线接触面问题，只占用柜内的较少空间，并与柜内设备保持足够的安全距离；
3.3.7、接地线接触电积大：接地线安装好之后，由于有6个接触面，每个接触面面积50平方毫米，6个接触面为300平方毫米，能保障接地线的接触面达到规程要求及较小的接触电阻；
4、结论
针对空间比较小的箱式变、配网柜或绝缘包封的母线上、配网绝缘线上因设备结构原因，特设计此款接地线，解决了现场不能装设接地线解决以上问题。并且原创研发的预装型接地线有效提升人机功效减少停电时间降低装拆接线时的安全风险，最重要的是工作时接地线动静触头接触面能不受作业角度响与导线时刻保持夹紧状态，确连接安全可靠，防止触电事故的发生。
参考文献：
1）、《接地线执行标准》DL/T879-2004
2）、《中国南方电网有限责任公司电力安全工作规程》Q/CSG510001-2015
3）娄多功能地线中国高新技术企业，20(28)：71-2
4）邢，三，王，新挂式地线的制中外企业家，2014(14)：237-237
5]禹海林、候三钇 《提高操作安全性及效率半自动接地挂钩的创新发明》（中国战略新兴产业2019年11月（上））
