高卫军 王金福 张卫锋
河南中烟工业有限责任公司安阳卷烟厂 河南省安阳市 455000
【摘要】YJ17卷烟机组钢印印刷系统，其传墨辊、油墨辊的调整方法是通过拧松传墨辊、油墨辊的偏心轴紧固螺钉，转动偏心轴，直到油墨辊及传墨辊轻压在匀墨辊上，调整时需松开墨辊偏心轴座的 锁紧螺钉，然后用螺丝刀插入到油墨辊及传墨辊偏心轴的通孔里面旋转，并根据要求进行调整。由于偏心轴的通孔位于油墨辊及传墨辊的后方，调整空间比较狭小，工具使用不便，而且一次调整不能完全保证调整精度，要进行多次调整才能将油墨辊调整到位，增加了维修时间降低了设备效率，通过将偏心轴螺纹端部加工一个内六方孔 ，用六方扳手插入到内六方孔里面调整偏心轴的位置， 以达到快速、稳定、高效的调节目的。
【关键词】传墨辊；油墨辊；偏心轴
前言：通过对YJ17卷烟机传墨辊、油墨辊偏心轴的改进，在印刷装置调整时，能够快速、稳定、高效的调整传墨辊、油墨辊与匀墨辊的间隙。从而稳定了产品质量，同时大大降低工人的劳动强度，提高了设备的有效作业率。
1 原因分析
1.1调整时间较长：在更换牌号的时候，传墨辊和油墨辊与匀墨辊间隙的调整质量的好坏，则关系到了油墨印刷的质量。间隙调整过大，则出现油墨量小，钢印印刷不清晰；间隙调整太小，则会出现油墨油墨不匀，传墨辊和油墨辊磨损加快等问题。
1.2易产生质量缺陷：如传墨辊及油墨辊直径或表面产生磨损，将会对烟支印刷质量产生较大影响，如油墨辊磨损会产生烟支油墨不均匀现象、传墨辊表面磨损会产生钢印模糊不清质量缺陷。
1.3原材料消耗增加：在未对上述两辊的调整偏心轴进行改造之前，由于调整过程中生产的香烟大多印刷质量不符合质量要求，需报废处理，所以较大程度的造成了原材料的浪费。
2 油墨辊和传墨辊的调整方法
调整时，松开油墨辊和传墨辊偏心轴座上的锁紧螺钉，然后用小螺丝刀插进偏心轴尾端的通孔内，通过螺丝刀来旋转偏心轴，直到油墨辊和传墨辊与匀墨辊刚好轻微接触，然后锁紧偏心轴座上的锁紧螺钉，并通过开机进一步微调，直到印刷质量符合产品要求。
3 改进措施
3.1 设计思路
经过设计加工，将偏心轴尾端螺纹加大，在加大后的螺纹端部加工一个5mm内六方孔，用六方扳手插入到内六方孔里面调整偏心轴的位置，这样就避开了原来在墨辊后部作业空间狭小，改善调整不便的缺点。
3.2 方案实施
3.2.1 偏心轴加工：经测绘设计加工，采用经调质处理后的45号钢制作偏心轴，将偏心轴尾端M5螺纹改成M10螺纹，在M10螺纹端部加工一个5mm内六方孔，并对表面进行硬化处理，一体成型，使用寿命长，清洗方便、耐磨耐腐蚀性强，坚固耐用，更换调整方便快捷。端部螺母采用加大加粗设计，并在表面进行滚花防滑处理，方便拆卸操作。
因油墨辊与匀墨辊偏心轴结构长短不同，所以对两轴分别进行设计，下面为两轴的设计图：
.png)

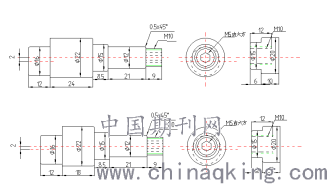

图3 偏心轴设计图
3.2.2 改进后调整方法
需要调整时，松开偏心轴座的锁紧螺钉，这时，只需要用5mm的内六角扳手，插进偏心轴端的M10的5mm内六方孔中，通过转动内六角扳手来旋转偏心轴，使其调节油墨辊或传墨辊与匀墨辊之间的间隙。直到油墨辊和传墨辊与匀墨辊刚好轻微接触，然后锁紧偏心轴座上的锁紧螺钉，并通过开机进一步微调，直到印刷质量符合产品要求。
4 改进效果
4.1使用效果：项目实施后，采用偏心轴前部调整方式对油墨辊及匀墨辊进行位置调整，具有操作简便快捷、一次调整成功率高、调整过程中产品报废率低、原辅材料消耗少、产品质量稳定、避免了多次调整过程中产生的不合格产品，提高了产品质量的稳定性，减少了因更换墨辊调整所需的停机时间，提高了设备有效作业率。
4.2经济效益：减少了因反复调整产生的原辅材料消耗。以往调整一个钢印辊或匀墨辊需要15分钟左右，使用盘纸约1000米，水松纸、滤棒、烟丝若干。现在调整一次仅需要5分钟左右，且基本可以保证一次调整成功，极大的减少了调试过程中原辅材料的浪费。按照平均每六个班更换一个墨辊计算，全车间9台卷烟机、每台卷烟机4个墨辊，相当于每天所有卷烟机就能节约一个盘纸，按每月22个工作日计算，单此改造每个月就能为卷包部节约近22个盘纸左右，折合经济效益十分可观。
结束语：
YJ17卷烟机传墨辊、油墨辊偏心轴的改进，实用性好、解决了实际工作中存在的问题，达到了预期目的。目前已在安阳卷烟厂卷包车间9台ZJ17卷接机组上安装使用。同时，通过此次项目的实施，使我进一步增加了对设备的了解，提高了发现问题、分析问题和解决问题的能力，专业理论和实践技能两方面都取得了较大的进步和收获。
参考文献：
[1]《YJ17－YJ27卷接机组》2000年7月
主编 董祥云
[2]《计算机制图》CAXA电子制图板机械版2009
西安电子科技大学出版社 主编 蓝汝铭 李晓玲
[3]《机械制图》1994年 第三版
中国劳动出版社 主编 屠文举
作者简介：王金福?（1969-04-18），男，汉族，籍贯：河南省安阳市，当前职称：高级技师，学历：大专，研究方向：烟草机械。
