于忠海 谭元飞 王威 张烨
中国建筑第八工程局有限公司 辽宁大连 116000
【摘要】运用BIM技术对项目临建进行快速标准化场地模拟搭设,可视化展示临建各细部构造,可做到合理充分利用现有场地进行设计优化,减少征地面积,节约项目成本。基于BIM技术模块化的设计能大大提高临建工程规划设计效率；利用BIM技术对临建工程做快速化可视化设计，根据不同现场工况对整体设计布局进行动态调整，在节约资源的同时提升了项目临建工程规划设计水平。另外基于BIM技术的三维数据模型还可将设计思路及施工方案详尽地传达给项目相关参建人员,以提高工作效率,减少失误。
【关键词】BIM技术；临建；快速化；节约成本；
利用BIM技术对临建工程整体设计，是以建筑工程项目的各项临时设施相关信息数据作为模型的基础，进行建筑林建办公区域和生活区域的建立，通过数字信息仿真模拟临时建筑物所具有的真实信息。包括为施工及施工运输所需修建的临时生活及居住房屋，文化教育及公共房屋和生产、办公房屋、驻地、料库，以及为维持施工运输而修建的临时建、构筑物。目前，临建工程的规划主要是以现场考察，手绘草图，再用二维CAD软件进行场地绘制并配上文字进行描述的方式为主，而二维图及文字的局限性令审核人员难以看懂，设计方案在传递的过程中信息丢失严重，同时，不同设计者通过图纸表达的水平也不尽相同，无法将临建工程的规划设计思想进行有效的传递，因此，当前将BIM技术应用在临时工程的可视化设计过程中就显得尤为的重要。临时工程建设在满足节约用地、节省投资、环保节能、合理实用的基本原则基础上，宿舍、办公用房的防火设计应符合《建设工程施工现场消防安全技术规范》（GB50720-2011）的规定。利用BIM技术对临建工程整体设计，使其具有可视化，协调性，模拟性，优化性和可出图性五大特点，可以显著提高临建设施建设进程的效率。
1浅析BIM技术对临建工程整体设计的积极作用
BIM技术对临建工程整体设计，是通过三维技术，收录工程数据并且全方位模拟临时设施及建筑物特征的一种信息化模型。BIM技术突破了传统的二维制图方式，开放性的模拟了可视化信息模型，为临建施工设计的发展取得了长足的进步，极大的优化了设计环节，有效的推进了项目的前期临建设施建设。
2临建工程整体设计难点及 BIM 技术实施背景
由于项目存在场地受限、地形不规则等困难，如何合理规划利用场地并做到办公场地与施工场地的动静分离，是临建方案设计的重难点。传统的在二维设计环境下，要实现对场地进行不同布置方案设计，需要进行大量的作图工作，费时费力，导致技术人员不愿进行多方案比选，所以这种方式确定的方案往往不是最优的。而利用BIM技术对临建工程整体设计，是在临建工程的规划与设计理念的基础上，运用BIM技术快速建模和组装数据下的信息可视特点，达到一次建模，多次使用，能快速进行不同阶段的场地布局方案设计，能够节省大量的时间、精力，效果明显，为临时工程的施工过程提供直接的参照。
3 临建工程整体BIM 技术设计的实施
3.1场地的建模
依据项目情况，BIM 技术人员首先对项目场地数据进行整理，运用地形坐标及高程等数据在 Revit 中创建场地地形。鉴于项目部占地面积大，BIM 工作人员结合项目场地地形、公司标准化 CI要求、绿化要求、成本要求等选取不同结构形式的外围墙，将整个场地围起来，根据实际需要初步将场地划分为不同区域，以满足生产生活需求。
3.2分区域建模
在各个区域内，分区域建模，在各自区域内将所需设备按照不同位置、间距进行排布，寻求位置最佳、空间利用率最大的地方。在项目办公区域建模时，BIM 技术人员根据办公及生活需求将场地划分为办公区和生活区两个区域，将生活区与办公区进行动静结合，保证办公环境及生活环境满足正常的生活和工作需求。待各个区域整理完毕后，再将所有区域整合到统一场地中，将各部统一，确定其相对位置，保证生产及生活。
3.3模拟使用运营

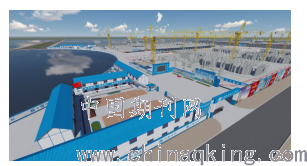

确定完毕后 ，BIM 技术人员以人物及车辆为视角对场地进行各个角度的漫游，模拟施工运营，最终根据人物及车辆行驶轨迹，确定路面硬化范围，其他不需要承重的地面均进行绿化处理，以求达到在保证正常生产生活时，环境绿化做到最大。待所有模型确定完毕后，通过 Revit 导出 CAD 图纸及数据漫游等，结合LUMION进行模型渲染，指导场地临建。
.png)
4临建工程整体BIM 技术设计的关键。
4.1种子文件的创建
在临建工程规划与设计中应用BIM技术，必须要确保信息在模型之间的传递时不会丢失，因此，为了确保不同的设计人员在同一个环境下开展工作，根据标准化文件制作了工程专用种子文件，种子文件的创建对模型拼装质量起着决定性的作用，是开展基于BIM技术的临建工程规划与应用的核心，它的质量直接影响模型组装后的效果。种子文件创建后，所有参与规划的人员可以在不同的工作地点基于同一个种子文件进行协同工作，以保证模型标准的统一性。
4.2种子文件的内容及使用
种子文件的内容包括模型界限、材质、外观、模型单位、图层、线型、线宽、文字样式、标注样式、表格样式和布局等设置。为真实反映构件外观，在临建工程规划专用种子文件中对构件材质进行定义，图层采用以材质为主的命名，材质以构件实物外观为命名依据，以真实反映构件属于金属、混凝土、木材等材料类型。组装的种子文件与单个构件的种子文件相同，都选用临建工程专用种子文件，然后将平面规划图文件参考到模型文件中，在参考时要注意单位，并对进行平面图进行缩放使之与模型的尺寸相匹配。在放置的时候首先确定构件类型及所在库的位置。为了缓解文件大小及运行状态，将规格相同数量庞大的构件做成cell文件，在做总装文件时找到对应的库文件，按照共享单元的形式去放置。
4.3模型的使用
运用组装完成的模型，进行模型之间的静态碰撞检测，来检查场地规划的合理性。将projcet制作的进度计划文件与模型相链接，对临建工程的建设有指导作用，同时可以制作可视化交底。通过碰撞检测后的模型导入场景渲染、漫游软件中进行后期制作，并输出展示动画，以实现设计成果高质量的表达。
4.4临建工程整体BIM 技术设计方案管理
开展的基于BIM技术的临时工程规划与应用为项目方案评审及企业宣传提供全新的技术手段，在研究过程中编制的基于BIM技术的临建工程设计规划与应用指南，为后期BIM技术在其他工程的应用起到极大的指导作用，开发的企业构件库能够节省重复建模时间及投入；同时制定的企业级构件库命名、存储规则，为数量庞大的多平台构件的命名、管理提供了统一的标准，使构件的使用及管理更科学化。
5结语
综上所述，利用BIM技术对临建工程整体设计结合了BIM技术的“可视化，协调性，模拟性，优化性和可出图性”五大特性，正是因为如此，利用BIM技术对临建工程整体设计能够比选出最优项目建设方案，达到项目临建建设的环保性与快速化、标准化结合的目的。随着BIM技术的不断进步，利用BIM技术对临建工程整体设计将会在开发管理系统，对构件库进行统一管理，实现临时工程的智能化设计等方面有更深层次的应用，。
【参考文献】
[1]刘靖，朱平.探析建筑结构设计中BIM技术的应用[J].价值工程，2017（07）.
[2]陈前，张原.浅谈BIM技术及其应用[J].价值工程，2012（23）.
[3]何晶，刘爽，刘钰，郭志强.探讨BIM技术在工程设计中的应用[J].智能建筑，2015（08）.
[4]《施工现场安全防护标准图册》（ZJQ00-GL-029-2010）
