安百拓FT35钻机几个常见典型故障的分析和处理

发表时间:2020/12/23   来源:《基层建设》2020年第24期   作者:骆永健
[导读] 摘要:本文主要通过空压机假高温报警,紧急停机安全继电器回路及空压机出风带油量偏多等相关的故障进行了分析,并给出了相关的处理措施,以供有关人员参考。
        中国电建集团租赁有限公司  广东深圳  518000
        摘要:本文主要通过空压机假高温报警,紧急停机安全继电器回路及空压机出风带油量偏多等相关的故障进行了分析,并给出了相关的处理措施,以供有关人员参考。
        关键词:安百拓FT35钻机;故障;处理
        引言
        安百拓FLEXIROC T35钻机(以下简称FT35钻机)广泛应用在露天矿山生产、建筑工程中的土石方开挖、采石场取料及边坡处理等各个领域。其中核心系统冲击回路的常见故障的分析处理办法笔者在《安百拓FT35钻机冲击系统常见故障分析和处理》一文中有详细阐述。下面简述下钻机其余系统一些常见典型故障的分析处理办法:
        一、空压机假高温报警故障
        FT35钻机有空压机高温自动停机功能。发动机EMS在监控到空压机温度达到120度时,会自动关闭发动机。钻机有时会出现空压机温度正常的情况下发生高温报警停机并无法启动的假高温报警故障。因为从钻机的电路图中不能直观分析出EMS和B366传感器的控制模式,很多维修人员就只会判断是B366传感器的故障,在更换传感器后故障仍没解决时就不知从何下手了。笔者经过在钻机上反复试验,把钻机空压机温度监控原理简化成如下所示:

        正常情况下,空压机温度升高时,B366的电阻值变小,X1-88接线柱上的电压就变大,流过EMS温度监控模块的电流变小,当电流小于EMS设定的临界值时,EMS就会发出发动机停机信号。从上图可以看出,出现假高温报警,除了可能是B366传感器的故障外,如果R2至X1-88接线柱再至R3这条线路中有接触不好的情况或开路,使实际电阻值增大,同样也会导致EMS温度监控模块的电流变小或变成零而停机。实际上这恰恰是这个故障的最可能的原因,所以很多时候工地上花费了很长时间买新的传感器后才发现是做无用功。钻机出现这一故障时,正确的处理方法是:首先拔掉传感上的线,如果此时显示空压机温度为-40度,则说明是传感器有故障,钻机可以在此状态下应急使用然后尽快更换传感器。如果显示的温度明显高于-40度,则说明R2、R3两个电阻的电路连接有问题,检查排除即可。理论上EMS损坏也是故障原因之一,(但笔者多年间未遇上过这种情况,可能性应该很小,如果确实是这个原因就需卡特专业人员检查处理了)。
        二、紧急停机安全继电器回路故障

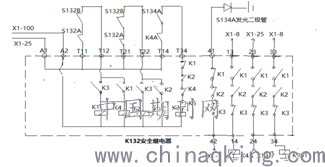

        2014以后出厂的FT35钻机,紧急停机回路上加装了安全继电器以增加紧急停机功能的可靠性。但该安全继电器内部的电路在随机的钻机电路图中并无显示,当这个回路出现故障导致整车无电时,一些非专业电工的维修人员就无从下手检查排除。通过查阅相关资料笔者将该紧急停机回路图补充完整如下:

        以上电路图中,T11/T12和T21/T22是紧急停机开关控制双回路,T14/T34是复位回路,41/42,13/14,23/24,33/34是继电器开关输出回路。当安全继电器回路出现故障时,在排除K132继电器插头松动接触不良这个原因后,通过以上电路图就可以简单地来检查原因了。先将T11/T12;T21/T22;T14/34这三对端子分别短接,如果故障仍未排除,则说明K132继电器损坏需更换。如果故障消失,则分别将以上三对端子逐一断开短接,检查断开后故障重新出现的那个回路的元件及线路连接情况,通常是因为线路有松动或紧急停机开关或K4A继电器损坏,恢复线路连接或更换相关部件即可。如果是K132继电器损坏但工地上无备件更换时,可将13/14,23/24,33/34三条开关线路分别短接,钻机就可以应急使用了。
        三、空压机出风带油量偏多
        此故障发生时,表现为空压机油消耗明显增加,停机后小储气罐排气阀排油,吹渣气中明显含油。出现此故障的原因和处理办法如下:
        1、储气罐空压机油位偏高。机械式油位表容易产生发卡而导致油位显示不准的故障,定期检查空压机油位表,确保其功能正常,加油量不能超过油位表绿色指针范围,
        2、空压机油品牌不对或不同牌号空压机油混合使用,使空压机油泡沫化严重,或空压机油含水量偏高后乳化。建议使用原厂或大品牌空压机专用油,严禁不同牌号油混加使用,每天排放一次空压机油中的水。
        3、油分老化、破损、脱胶开裂、上下密封老化破损。这种情况更换新油分即可。
        4、吸油管节流孔堵塞或吸油管口位置不对导致不能正常吸油,这一条是风带油多最大的可能原因。检查清洗吸油管节流孔;确认吸油管口没有插入到中心管中(此情况在更换油分安装盖板时经常会出现),确认吸油管口到油分底部的位置在2-5mm之间,太高或太低都会导致吸油不畅而出油。
        5、导电垫片变形。为防止油分产生静电发生自燃,油分上下装有导电垫片,该垫片如果变形扭曲会造成密封不严而漏油。安装时要注意这两个垫片,如果有变形,一定要更换新垫片。
        6、出气铁管和中心管和罐体之间的焊缝有裂纹。可采用探伤检测或将储气罐清洗干净后加水观测的方式来检查,如果有裂纹,进行补焊。
        结束语
        FT35钻机以上几个典型故障,笔者近些年经常接到不同用户的咨询,因为相关维修人员不了解其原理,出现故障后或束手无策或盲目处理造成误工。在笔者提供处理建议后均顺利解决了问题。因此特撰此文以供相关人员参考。
