浅谈安全监测工作质量管控

发表时间:2020/12/23   来源:《基层建设》2020年第24期   作者:张磊
[导读] 摘要:安全监测是工程安全的重要保证条件之一,也是工程设计、施工、运行的重要组成部分,而安全监测工作重中之重就是质量管控,通过加强监测设计、仪器安装埋设、基准值确定、资料整编分析和信息反馈环节的质量管控,才能为工程建设提供及时、可靠和全面的监测资料,确保工程施工、运行安全。
        浙江华东测绘与工程安全技术有限公司  浙江杭州  311122
        摘要:安全监测是工程安全的重要保证条件之一,也是工程设计、施工、运行的重要组成部分,而安全监测工作重中之重就是质量管控,通过加强监测设计、仪器安装埋设、基准值确定、资料整编分析和信息反馈环节的质量管控,才能为工程建设提供及时、可靠和全面的监测资料,确保工程施工、运行安全。
        关键词:安全监测  质量管控
        1、概述
        安全监测是确保工程施工、运行安全必不可少的技术措施,是工程安全的重要保证条件之一,也是工程设计、施工和运行的重要组成部分,又具有自己独立系统。随着工程建设迅速发展,对安全监测提出了更高的要求,合理的监测可以获得工程安全状况的正确评估,还可以改进分析方法和试验技术,使未来的设计、施工和运行更好、更安全。因此,安全监测工作质量管控显的尤为重要。所以,安全监测工作需从监测设计、仪器安装埋设、基准值确定、资料整编分析和信息反馈环节加强质量管控。
        2、监测设计
        监测设计是整个工程设计的一个组成部分,必须与其他设计一样,要精心设计。设计应以现场地质、环境条件及建筑物间的相互作用为基础。监测范围和性质取决于工程类型和复杂程度、荷载和开挖的规模以及由此产生的不利后果的潜在因素。监测设计是一项综合的工程技术,它从确定目标开始,到进行操作和根据资料进行分析提出评价为止。监测设计应由以下几个部分组成:
        (1)确定工程条件:监测设计前,应对工程条件资料进行收集分析,必要时进行现场查勘和试验,查清工程薄弱点和敏感区,确定工程存在的安全隐患。
        (2)确定监测目的:根据已确定的工程条件,确定监测的主要目的和其它目的。监测基本和最重要的目的是在施工期、运行初期和正常运行期对工程安全进行连续评估所需的资料,同时,也为修改工程设计,改进分析技术,提高关于各种参数对工程性能影响的认识。
        (3)监测变量选择:施工期间,由于工程条件会引起各种物理量的变化。因此,建立一个有效的监测系统,必须选好观测物理量,这样才能做到有的放矢。
        (4)仪器选型:仪器选型时,最重要的是仪器的可靠性。仪器固有的可靠性应该是最简易、最耐久、对气候条件敏感性最小,并有良好的运行性能。应该选择不易受施工设备和人为的破坏,并不易受水、灰尘、温度或地下化学过程的损坏和不受周围物体变形影响其性能的元件。
        5、监测系统布置:要有统一的时间和空间基准,并根据工程类型和使用年限来确定。布置原则为:选择在关键部位和关键施工阶段布置;选择典型断面充分集中布置多种仪器,以便提供充分的监测资料;多种仪器观测同一物理量,以便验证和核查。
        3、仪器安装埋设
        3.1 安装埋设前准备工作
        仪器安装埋设施工前应进行充分准备,准备工作主要有:技术准备、材料设备准备、仪器检定、电缆连接、仪器编号、土建施工等。
        (1)技术准备
        根据工程实际,编制施工组织设计并经监理单位批准后实施,认真审阅设计图纸及相关文件,熟知设计意图和实施技术方法和标准,研究现场条件,对施工人员进行技术培训和交底,确保施工质量。
        (2)材料设备准备
        仪器安装埋设前,应充分了解仪器安装埋设技术要求,提前做好相应材料设备准备。
        (3)仪器检定
        仪器设备进场后,会同相关单位进行现场开箱验收,验收合格后方可入库。仪器设备安装埋设前,需按照相关规范和设计提出的有关技术要求进行全面检定,仪器设备在检定合格后方投入使用。
        (4)电缆连接

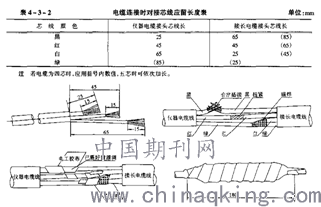

        电缆连接是保证仪器能否长期运行的重要环节之一。尽管仪器经过各种测试而保证无任何质量问题,若因电缆连接部位有问题,仪器也不能长期正常工作。因此,电缆连接在安装前必须引起足够重视。电缆连接部位因具备密封、绝缘、防潮、防蚀的功能。当电缆连接完成后,用二次仪表对仪器进行测试,如发现异常,立即检查原因,及时处理。电缆连接工艺如图1。

                             图1  电缆连接工艺图
        (5)仪器编号
        仪器编号是仪器设备安装埋设前一项十分重要的工作,常常由于编号不当,难以分辨每支仪器的种类和埋设位置,造成观测不便,资料整理麻烦,甚至发生错乱,因此,仪器编号应与监测布置图一致,仪器编号应标注在电缆不同长度部位,尤其是观测端1m范围内需标注至少2个,仪器编号宜采用透明热缩管固定在电缆上。
        (6)土建施工
        仪器安装埋设的土建施工,在各类工程监测中有具体的方法和标准。这类土建施工工艺和技术标准比一般工程要高,需妈祖仪器性能和观测精度的需要。所有仪器设备安装埋设前应做好土建施工,经验收合格后,方能安装埋设仪器。
        3.2 仪器安装埋设
        (1)现场派遣具有丰富经验的监测人员,直接负责现场仪器设备的安装埋设及观测工作。
        (2)仪器安装埋设施工方法应按设计要求施工,设计未明确的应严格按批准的“施工组织设计”、规程规范、仪器生产厂商提供的安装埋设说明施工。
        (3)施工中遇到技术问题,或工艺不能达到技术标准时,需及时修正技术方案并上报,经批准后实施。仪器安装埋设过程中,质量监督人员及时做好有关质量记录。遇仪器埋入后因土建施工造成的损坏,找出事故原因,及时上报相关单位,并采取修复或补救措施。
        (4)仪器安装埋设位置的施工放样,严格按照监测布置图进行。
        (5)施工中所有电缆连接部位按批准的“施工组织设计”、规程规范要求进行保护。对各种二次仪表或设备应采取防尘、防潮措施,定期进行保养、检定和校正。
        (6)需钻孔埋设的仪器,其钻孔位置、孔深和孔斜允许误差按批准的“施工组织设计”、规程规范要求执行。
        (7)仪器安装埋设过程中,及时做好相关资料(包括影像资料)的记录和收集。
        3.3 仪器安装埋设后工作
        (1)仪器设备及其电缆的维护工作是监测工程的组成部分之一,维护工作的好坏不仅直接影响到仪器设备完好率,而且对仪器设备观测精度造成较大影响。实际仪器安装埋设工程中,往往由于仪器或电缆损坏,使观测工作中断,造成无法弥补的损失,因此,仪器安装埋设后的维护工作具有十分重要的意义。
        (2)仪器安装埋设完成后,及时获取基准值,绘制竣工图,填写基本资料表,进行质量评定,存档备查。
        (3)基准值确定
        各种物理量计算皆为相对计算,所以每个仪器必须有基准值。基准值确定是观测的重要环节之一。基准值确定的适当与否直接影响后续资料分析的正确性,因此,基准值不能随意确定,必须考虑仪器安装埋设位置、所测介质特性、仪器性能及环境因素等,然后从初期多次观测及考虑以后一系列变化或稳定情况之后,才能确定基准值。
        (4)资料整编分析和信息反馈
        资料整编分析和信息反馈是安全监测工作中必不可少的组成部分,也是进行安全监控、指导施工和改进设计方法的关键性环节,在工程施工、运行等不同阶段都发挥着重要作用。但目前监测工作中,仍然存在重硬件,轻软件现象,对资料整编分析重视不够,由此导致的事故时有发生。因此,必须高度重视资料整编分析工作,并且要求做到及时、可靠和全面。
        资料整编分析和信息反馈,需通过资料收集、整理和分析,使用计算机技术,采用比较法、作图法、特征值统计法和测值影响因素分析法,分析各监测物理量量值大小、变化规律、发展趋势、各种原因量和效应量的相关关系和相关程度,并及时将分析结果通过多种途径上报,以便对工程安全状态进行评估决策。
        4、结束语
        安全监测工作既是完善工程的关键性环节,又是进行工程施工、运行技术决策的重要依据,近年来,安全监测工作在各类工程中均得到了迅速发展和广泛使用,并日益受到重视,因此,安全监测工作质量管控便成为重中之重,做好质量管控才能为工程建设提供及时、可靠和全面的监测资料,确保工程施工、运行安全。
        参考文献
        [1]二滩水电开发有限责任公司.岩土工程安全监测手册[M].北京:中国水利水电出版社,1999.
        [2]DL/T5178-2016 混凝土坝安全监测技术规范[S].
