广东肇庆星湖生物科技股份有限公司生物工程基地取水项目水资源论证

发表时间：2020/12/23 来源：《基层建设》2020年第24期作者：康美晶

[导读] 摘要：对广东肇庆星湖生物科技股份有限公司生物工程基地取水项目的取水地点、取水量、取水方式、进行研究，论证该项目取水的合理性和可靠程度，实现水资源的合理开发、高效利用、优化配置，保障生物工程基地取水项目的合理用水要求，以水资源的可持续利用支持经济社会的可持续发展。

        肇庆华思达环保安全科技有限公司广东肇庆 526000
        摘要：对广东肇庆星湖生物科技股份有限公司生物工程基地取水项目的取水地点、取水量、取水方式、进行研究，论证该项目取水的合理性和可靠程度，实现水资源的合理开发、高效利用、优化配置，保障生物工程基地取水项目的合理用水要求，以水资源的可持续利用支持经济社会的可持续发展。
        关键词：取水项目；水资源论证；可持续性
        广东肇庆星湖生物科技股份有限公司生物工程基地用水分为两种，一种是自来水，由市政供水，主要用于生产工艺、设备清洗以及员工生活用水的饮食部分；另一种为地表水，由西江抽取，主要用于生产过程的设备冷却、厂区地面等卫生清洁。生物工程基地总取水量为28101m3/d，其中西江水26301m3/d（960万m³/a），自来水1800m3/d，日退水量为11781m3/d。
        其中西江水取水口位于景丰联围鼎湖广利段石咀电排站沿西江上游100米西江河外滩处，羚羊峡出口后沥段左岸，景丰联围统一桩号20+200（原桩号20+090），取水口坐标为N23°9'59"，E112°34'53"。生物工程基地自西江取水规模为960万m3/a。取用水方案：西江水→取水泵→原水输水管线→水表计量→生物工程基地自制水系统→出水使用。现装取水泵有2台，大泵额定流量为1286m3/h，功率为132kW，小泵额定流量为720m3/h，功率为75kW。
        一、依据的资料和方法
        根据建设项目所处的地理位置及分析、论证区域内的水源分布状况，建设项目的取水水源为西江，工程上游约20.88km处有高要水文站，工程下游约25.35km处有马口水文站。高要水文站1955年到2014年共60年实测年最大24小时降雨资料，1957～2010年共53年实测连续径流系列。本次水文计算时采用同流域、高要水文站实测资料结合查阅《广东省水文图集》，查定径流特征值（考虑降雨量的差异），推求出设计年径流计算成果，并将马口水文站作为参证站对成果进行复核。高要水文站有1957~2010年共53年实测连续径流系列，资料系列长度超过了《水利水电工程水文计算规范》（SL278-2002）规定的不低于30年的强制性要求，并且该站的资料经主管部门多次审查，资料可靠。

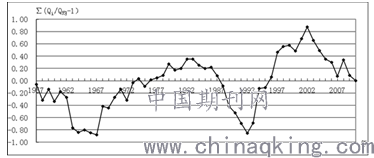

        高要站年平均流量模比差积曲线

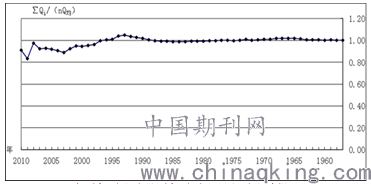

        高要年平均流量逐年逆时序累积平均过程线

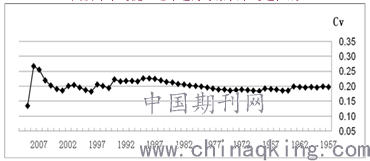

        高要站年平均流量Cv值逆时序逐年累积平均过程线
        二、来水量分析
        工程取水口位于高要站下游约20.88km处，现有高要站实测平均流量资料系列为1957〜2010年。通过对水文年年平均流量系列频率计算，采用PC-1500程序集中的A-3水文频率计算程序进行计算，频率曲线采用P-Ⅲ型线。高要站年平均流量频率计算。
        高要站平均流量频率计算成果表

对高要各年最枯月平均流量和最枯日平均流量系列进行频率计算。
高要站 97%最小日平均流量系列频率成果

高要站 97%最小日平均流量系列频率成果

        根据计算分析结果，高要站97%频率的最枯日平均流量和最枯月平均流量分别为1026m3/s和931.5m3/s。

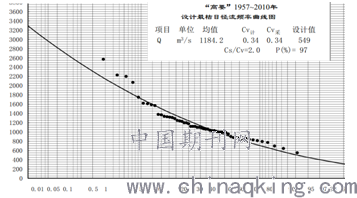

        高要水文站最枯日设计径流频率曲线图
        三、可供水量分析
        广东肇庆星湖生物科技股份有限公司生物工程基地总取水量为28101m3/d，其中西江水26301m3/d（960万m³/a），自来水1800m3/d，日退水量为11781m3/d。
        生物工程基地年西江最大取水量为960万m3，日最大取水量为26301m3，最大取水流量为0.304m3/s，97%频率最枯月来水和最枯日来水条件下分别为1026m3/s和931.5m3/s，项目最大取水流量占西江最枯日97%保证率来水流量0.032%，所占比例不<0.1%。因此，西江来水可以满足生物工程基地最大取水量的需求，且对其他用户影响较小。
        生物工程基地自来水由肇庆市肇水水务发展有限公司鼎湖供水分公司下属九龙湖水厂供给，年取水量为65.70万m3，日最大取水量为1800m3，占供给水厂日供水量3.81万m3的0.047%，因此肇庆市肇水水务发展有限公司鼎湖供水分公司下属九龙湖水厂完全可以满足生物工程基地自来水用水量，且对需要该水厂供水用户影响较小。
        四、水资源质量评价
        4.1水环境现状
        取水口西江河段现状水质II类，水质状况优。取水口西江河段现状水质II类，水质状况优。根据广东省城市供水水质监测网肇庆监测站2016年9月检验报告，所检项目结果表明：西江监测断面各监测因子标准指数值均小于1，即西江监测断面各监测因子均达到《地表水环境质量标准》（GB3838-2002）中的II类标准限值要求，西江水环境质量较好。
        4.2水环境预测
        生物工程基地取水处按照《广东省水功能区划》规定，取水口涉及的水功能一级区为西江下游高要-肇庆开发利用区，二级区为西江干流高要-肇庆饮用渔业用水区，现状水质Ⅱ类，水质管理目标为Ⅱ类。
        生物工程基地污水经过废水处理后，进入石咀涌，间排西江，本排污口是1998年设置，通过专管排入，且距离下游最近取水口为永安水厂取水口，在10km以外。排污口名称为鼎湖区广东肇庆星湖生物科技股份有限公司生物工程基地工业入河排污口，坐标为E112°34'52"，N23°10'3"。排放污水经处理达标后排放，不会对水质造成影响。
        五、取水口位置合理性分析
        取水口位于景丰联围鼎湖广利段石咀电排站沿西江上游100米西江河外滩处，羚羊峡出口后沥段左岸，景丰联围统一桩号20+200（原桩号20+090），取水口坐标为N23°9'59"，E112°34'53"。生物工程基地由取水规模为960万m3/a。由于西江水位变化幅度在10m以上，变幅较大，故采用缆车式移动泵站取水。工程建于防洪堤的临水堤坡上，12.187m到7.54m坡度为1：3，7.54m到0m坡度为1：6.1。取水管道长为62.85m，采用DN450钢管，钢管在ZL1支墩上通过水平钢管连接，钢轨与支架上预埋的钢板焊接固定。缆车式移动水泵为单级双吸离心泵一台，水泵置于缆车上，在钢轨上的缆车通过卷扬机的钢丝绳拉伸上下移动，以解决西江水位变化时的抽水问题。在抽水站范围的堤围，按照堤防工程50年一遇防洪设计标准设计，对堤身进行培厚加固，临水侧堤坡做成混凝土护坡。取水口位置图如下图。

        工程取水口卫星图

        工程取水口地理位置图
        5.1地形地貌情况
        本工程取水断面的西江为东西向，取水口位于河段左岸，河面较宽。河流两岸均为农田，取水口河段较为顺直。
        本工程所处的岩土混合边坡上部为碎石土、下部为岩石，上部碎石土主要是由强风化砂岩、砂土颗粒及砾质土组成，下部岩石为强风化~弱风化砂岩，岩石较破碎。
        5.2.河床稳定性分析
        经过对现取水口的实地踏查，取水口上下断面河道顺直，水流顺畅，不存在迎流顶冲、影响河岸安全的因素，河宽1.9km，水深较深，岸坡较陡。
        根据1：50000区域地质图，工程区区域属地质构造较稳定区。根据钻孔揭露，场地范围内及钻孔深度内未发现明显的全新世活动断裂构造痕迹，未发现土洞、塌陷，亦不存在滑坡、泥石流、采空区等灾害地质现象。
        5.3.取水点设置满足规范要求
        根据《西北江下游及其三角洲网河河道设计洪潮水面线（试行）》（广东省水利厅，2002年6月），生物工程基地取水口位于后沥涌口下游约2.67km处，根据内插法求得取水口处100年一遇设计洪水位12.495m（珠基，下同），50年一遇设计洪水位12.12m，多年平均水位为2.34m，最低水位约为0.044m，取水口设置可满足取水要求。
        六、取水可靠性分析
        6.1 取水可靠性分析
        取水可靠性从水量和水质两个方面分析：
        （1）水量：广东肇庆星湖生物科技股份有限公司生物工程基地总取水量为28101m3/d，其中西江水26301m3/d（960万m³/a），自来水1800m3/d；日退水量为11781m3/d。
        生物工程基地自西江取水规模960万m3/a，日最大取水规模为2.63万m3，97%频率最枯月来水和最枯日来水条件下分别为1026m3/s和931.5 m3/s，本项目取水占西江最枯月97%保证率来水流量0.032%，所占比例较小，取水水量是可靠的。
        （2）水质：取水口西江河段现状水质II类，水质状况优。取水口西江河段现状水质II类，水质状况优。根据广东省肇庆市生态环境局官网肇庆市地表水环境质量公示信息显示，2019年的西江永安断面水质符合地表水Ⅱ类环境质量标准及其他项目标准限值即西江监测断面各监测因子均达到《地表水环境质量标准》（GB3838-2002）中的II类标准限值要求，西江水环境质量较好。根据现状调查取水口处无污染，主要污染源为航运船只少量油量漏失，对水质影响较小，远期污染源不会明显增加，水质污染情况不会发生较大变化，即取水口的水质是有保证的。
        综合上面对水量、水质和取水设施布置等方面的分析，可知生物工程基地取水是可靠的。
        6.2 取水可行性分析
        根据以上取水可靠性、取水口位置的合理性分析以及建设项目取水对区域水资源状况和其他用户的影响分析等，结合建设项目所在地经济发展规划和产业结构以及区域水资源开发利用规划，取水的可行性体现在以下几个方面：
        1、取水符合肇庆市水功能区划的要求。
        2、本期取水量占该水道取水口断面97%保证率来水流量的比重为0.032%，所占比例较小，取水水量是可靠的。
        3、生物工程基地取水点源水水质为II类水源标准，水质可靠。
        七、结论
        该项目取水符合相关规划，取水口设置合理，取水可靠性及保证程度高，取水水量水质满足项目要求，也满足水功能区的要求，因此，该项目的取水是可行的。
