桥面系横向张拉悬挑作业平台设计说明

发表时间:2020/12/23   来源:《基层建设》2020年第24期   作者:韩雪冬
[导读] 摘要:随着我国社会经济不断向前发展,城市化进程加快,市政道桥工程建设数量不断增加,有效促进了城市经济发展,增强了城市之间的联系性。

        身份证:23012219720106xxxx
        摘要:随着我国社会经济不断向前发展,城市化进程加快,市政道桥工程建设数量不断增加,有效促进了城市经济发展,增强了城市之间的联系性。在全新历史时期,市政道桥工程项目变得越来越多样和复杂,施工要求变得越来越高,桥面系横向张拉悬挑作业平台管理工作,对提高工程质量,确保施工安全有很大帮助。
        关键词:道桥面;悬挑作业;措施
        为满足大桥桥面系横向张拉作业安全、提高工作效率,特此设计《桥面系悬挑水平张拉作业平台》。根据连续梁的结构特点,就地取材利用现场自有材料进行设计、制作。
        平台材料:1.5寸国标钢管8根;直角扣件24个;25mm精扎螺纹80cm4根,螺母12个;10x25cmx1cm钢板垫片4块;8cm补强槽钢40cmx4根;直径16mm螺纹(替代脚手板);黄油漆1桶。
        制作方法:单片对管全满焊焊接;4个片单片用4根6m国标钢管,16个直角扣件组装连接。
        使用荷载:最多3人同时作业(195kg);6m平台自重216kg;单抽顶10kg。
        试荷结论:500kg试荷,有非弹性变形,无可见结构变形。
        班组反馈:安拆方便;性能可靠;提高5倍以上工作效率;5分钟内即可安装完成;3分钟以内可以拆除完成。
        受力分析及计算:
        本次计算利用midas模型计算,人工设备及钢筋网片荷载共取500kg即5KN,将5KN荷载均布添加至平台底钢管上,模型计算结果如下图所示:

        由图可知最大反力2.8KN,
        (1)钢管抗拉验算:
        由于钢管开洞,受拉面积减小,受拉面积取424.1/2=212.1mm2,拉应力:2.8*1000/212.1=13.2MPa<215Mpa,即符合要求;
        (2)防撞墙钢筋与钢板垫片摩擦力验算:
        钢板垫片与防撞墙带肋钢筋摩擦系数取值0.4,预压力取30KN,即最大静摩擦力F=30*0.4=12KN>2.8KN,满足要求。
        设计延伸:利用相同工作原理,稍作改动即可适用于各类悬挑结构边缘、临边施工作业。
        附图:设计图(图1)
        安装照片(图2)
        使用照片(图3)
        锚固照片(图4)
        试荷照片(图5)
        钢管下料放样(图5)
        平台主要隐患分析(图6)

                          设计图(图1)

                           安装照片(图2)

                           使用照片(图3)

                         锚固照片(图4)

                       钢管下料放样(图5)

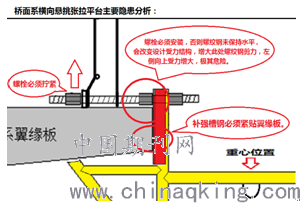

                     平台主要隐患分析(图6)
        附表:《桥面系横向张拉悬挑作业平台使用安全交底》
        受力分析及计算:
        桥面系横向张拉悬挑作业平台使用安全交底
        1、挂点立杆必须紧贴翼缘板(避免改变平台设计受力要求)。
        2、里侧长垫板必须紧贴桥面,尽量保持螺栓水平。
        3、每根螺栓上必须保证三个螺栓。
        4、平台中间两个吊点(重心位置)必须有限位环定位。
        5、安装时,必须使用等长的钢丝对绳安装,以确保平台水平安装。
        6、严禁翻越防撞墙钢筋上平台(应掰开防撞墙钢筋,开通道进入)。
        7、平台上作业必须提前系挂安全带,方可进入平台作业。
        8、经常性检查结构焊接、扣件情况,确保平台结构安全。
        9、清理平台周边物料,当心落物,严禁抛物。
        10、每次安装后,班组必须进行自检验收,合格后方可使用。

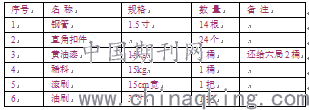

        材料计划单
        计划部门:安全部                        用途:张拉悬挑平台

        项目经理:      材料:       安全部:        2020年4月9日
        参考文献
        [1]市政工程道桥施工管理措施分析[J].王凤国.科技风.2017(23):178-181.
        [2]建筑工程施工质量管理问题的分析与对策[J].郑建.住宅与房地产.2018(02):153.
