熊金武 、熊代春
云南送变电工程有限公司 云南昆明 650126
摘要：电力系统中对于线路杆塔地电位的计算，短路电流也是主要参数之一，尤其在特高压直流输电线路工程设计中，能否获取短路电流数据，将成为利用TXBH程序和计算地电位的关键，当直流输电线路的一极导线发生接地路故障时，短路电流通过感性耦合在电力线路中产生的纵电动势来确定，本文探讨主要讨论±800kV特高压直流线路在工程中的运用。
关键词：人工短路电流实验 ±800kV特高压直流工程电力系统
引言：
在±800kV特高压直流工程线路调试、测试工作前，需对±800kV特高压直流输电工程直流线路工程、两侧换流站接地极线路进行人工短路接地试验，其目的是检查相应设备及保护的动作行为、动作时间是否满足工程设计要求，符合竣工投运、安全稳定运行要求。
1、试验项目
工程调试期间，分别应在特高压直流输电工程线换流站接地极线路、直流线路开展人工短路接地试验。

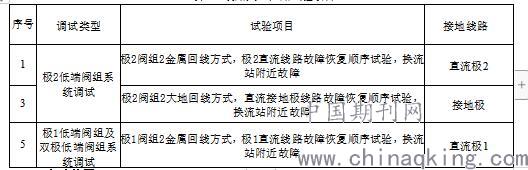

表1-1 线路人工短路试验项目
.jpg)
2、实验位置
直流线路人工接地故障试验地点应该选择在两侧换流站出口和线路中部，具体位置根据现场情况确定。图2-1所示为直流线路人工接地故障试验地点见图。
.jpg)
图2-1 直流线路人工接地故障试验地点简图
3、作业现场实施步骤
（1）人工接地试验装置
采用人工遥控发射装置进行对地瞬时人工接地故障试验。每套装置包括如下设备（见图3-1）：
.jpg)

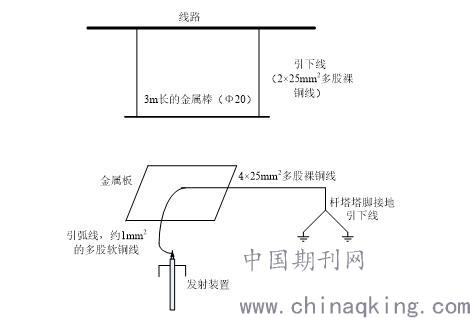

图3-1 交流线路人工短路接地试验现场布置简图
4、直流线路试验步骤
（1）、当接地试验准备命令发出后，工作人员确认人工接地发射装置的信号接收器、电机电源以及遥控器电源未接通，确认全体工作人员已退到试验场地遮拦之外（距接地点30m以外）。
（2）、当接地试验10分钟准备命令发出后，安全员和装箭员（共两人）再进入遮拦内：
①首先将箭放入弹射装置内；
②然后将接有引弧线的接线环放置在箭尾上；
③接通遥控发射装置的信号接收器及电机的电源。
（3）发射装置一切准备就绪并检查无误后,安全员和装箭员后退至距发射装置30m左右，报告工作负责人，由工作负责人报告调试负责人现场具备条件。
（4）由调试负责人与运行站联系，将测试线路恢复至运行状态，并反馈至现场工作负责人。
（5）在操作人员打开人工接地发射装置的遥控器电源，由工作负责人汇报调试负责人开始试验，并保持通话畅通。
（6）工作负责人发出开始试验命令（10s倒数），试验命令倒数至零时，操作人员按动遥控器按钮，箭带着连接有引弧线的接线环飞向悬挂在空中的金属细棒（相碰前空气间隙已被击 穿）形成线路对地短路。
5、接地极线路人工短路接地试验步骤
（1）现场工作人员穿绝缘防护用品，抵达试验位置。
（2）工作人员试验前在接地极指定位置悬挂下垂导线，导线离地面距离不
小于5米。
（3）根据调试负责人发出的接地试验命令，首先将接地线一端与杆塔可靠相连，然后接地线另一端用绝缘棒送至接地极线路导线并与之可靠相接，形成接地并保持。
（4）根据调试负责人发出的断开接地试验命令，工作人员将接地线与接地极线路导线脱离，完成一次接地极线路接地故障试验。
7、结束语
随着经济的不断发展，特高压技术施工领域也发生了翻天覆地地变化，对电网的安全运行可靠性也越来越高，本文分析了特高压电网对短路电流的研究，并直流变压器的阻抗值选择提出特高压输电线路设备的相关参数要求同时对电网中各厂站的 短路电流进行了比较对比，并能满控制电网短路电流水平的要求
参考文献：
【1】电力行业标准DLT5340-006《直流输电线路对电信线路危险影响防护设计技术规定》
【2】特高压对江西电网短路电流的影响【J】刘小春，罗路平2010.8
【3】±800kV云广输电线的等效短路电流【J】赵世雄，熊万洲2014.3
