许晓颉 谢毅 陈伟生
（广东电网公司梅州供电局变电管理所，广东，514021）
摘要：本文介绍了一起220kV变电站10kV母线失压的事件，并对事件处理情况及原因进行了分析，最后提出了针对性的防范措施。
关键词：母线失压；跳闸；事件
一、事件基本情况

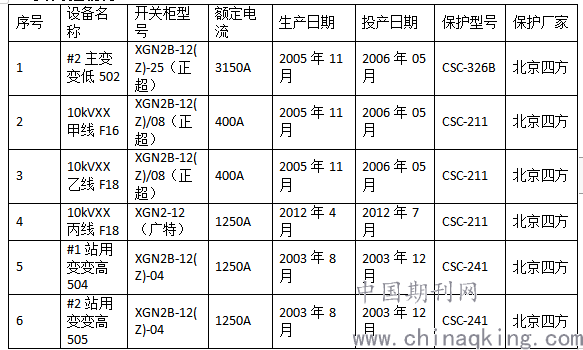

1.事件设备情况：
.png)
2.事件前电网运行方式：
220kVXX站为户外敞开式变电站，共3台主变，10kV为Ⅰ段、Ⅱ段、Ⅲ段母线，两段母线之间设专用分段断路器连接。
故障跳闸前10kV系统接线方式：10kVⅠM、II、IIIM分列运行,#1主变变低501、#2主变变低502、#3主变变低503在运行状态,母联500、550开关在热备用状态。其他设备在正常运行状态。
二、处理经过
2月26日02时08分55秒，10kVXX甲线F16、XX乙线F18、XX丙线F27过流一段动作，跳开10kVXX甲线F16、XX丙线F27开关。02时08分56秒，#2主变主一、主二保护低压侧复压过流一段一时限动作于500开关（正常运行为断开状态）、低压速断一时限动作跳开#2主变变低502开关，10kV2M母线失压。02时08分58秒，#1、#2站用变低压零流一时限动作，分别跳开#1站用变变高504开关及#2站变变高505开关，380V低压交流系统失压。由保护动作情况可知，因10kVXX乙线F18保护动作后开关拒动，系统故障电流一直存在，导致越级至#2主变低后备保护动作跳开#2主变变低502开关。
站内设备跳闸后，220kVXX站运行人员检查10kVXX甲线开关柜、XX丙线开关柜、#2站用变变低502开关柜、#1站用变及开关柜、#2站用变及开关柜经外观检查无异常，无一二次设备烧损现象。现场判断为10kVXX乙线故障，03点47分，调度合上#2主变变低502开关，开关及母线运行正常；接着合上#2站用变变高505开关正常，随后合上Ⅱ母线上所有出线开关（10kVXX乙线F18除外）。10kVXX乙线间隔设备转为冷备用。
经检修专业现场检查，10kVXX乙线开关柜外观检查无异常，无烧焦痕迹，无异味，机构无异常无锈蚀痕迹，分合闸及储能指示正常，动作电压在合格范围内，断路器分合闸时间合格，同期时间、弹跳在合格范围内。
继保自动化人员到站后搜集各保护装置动作信息，各保护动作时序与表一一致：10kVXX甲线、丙线，#2主变低后备保护动作行为正确，10kVXX乙线保护动作正确，但未出口跳闸开关。
针对10kVXX乙线F18保护装置进行补充检验，经检验：保护采样、动作逻辑、出口传动均正常，核实二次回路相关接线，未发现有接线松动、绝缘降低情况。在翻阅装置操作记录时发现：02月26日03时00分35秒时，系统重启，自检异常（如图3所示）。初步怀疑开关拒动可能与此情况有关。
针对站用变低压零流动作情况，02月27日申请#2站用变转检修，检查站用变低压零序CT接线方式正确，站用变保护装置补充检验，检验结果正确，无异常。
三、原因分析：
1.10kVXX乙线F18开关拒动原因分析：
2月26日02时08分55秒859毫秒，10kVXX乙线F18保护过流一段动作，动作电流Imax=14.47A，说明保护装置已反映故障情况，但开关实际未跳开。核查保护二次回路接线，若装置CPU板发出跳闸命令至开出板，且开出板工作正常，跳闸回路会经由自保持回路持续作用于跳闸线圈，直至开关变位，但实际开关未跳开，HWJ因两端均为正电而复归，从而会因HWJ与TWJ均不动作而延时10s发出“控制回路断线”信号。现场检查装置并未发出该信号，可判断保护装置跳闸脉冲并未作用至开出板，出现此问题可能有两个原因：
(1)保护装置跳闸回路异常；
(2)保护装置CPU、开出板存在故障，跳闸脉冲未发出。
10kVXX乙线F18开关柜面板跳闸出口压板故障时为投入状态，日常巡视也有检查压板正确投退的作业内容，结合现场检查情况，排除保护装置跳闸出口压板未投入情况。
02月26日02时57分24秒，装置收到了远方遥跳命令，实际也无法分闸，结合装置自检异常的报文，且未发出“控制回路断线”信号，多方面汇总判断故障时保护装置工作异常，跳闸脉冲并未作用于开关二次回路，从而导致开关拒动。系统重启后，装置工作异常情况无法重现。
2、#1、#2站用变低压零流动作原因分析：
02时08分57秒902毫秒，#2站用变低零流一时限动作跳开505开关，02时08分58秒561毫秒，#1站用变低零流一时限动作跳开504开关，380V交流系统失压。运行人员检查低压负荷情况未见异常，且380V交流系统已恢复正常运行，初步排除380V交流系统故障情况。
10kVXX乙线F18线路故障，因开关拒动，导致#2主变变低502开关跳闸，因500开关正常运行为断开状态，502开关跳闸后，系统已隔离了故障点，#1、#2站用变不应再动作。
#1站用变与#2站用变同跳很可能是380V交流系统存在环路供电现象，故障电流经由10kV1M母线-#1站用变-380V1M母线-380V2M母线-10kV2M母线-10kVXX乙线流至故障点。
继保自动化人员检查380V低压交流屏，逐一拉合负荷进行排查，发现91P 380V交流II段馈线屏1的2QF2 10kVI段开关柜交流电源II、2QF6 10kVII段开关柜交流电源II与87P 380V交流I段馈线屏1的1QF2 10kVI段开关柜交流电源I、1QF6 10kVII段开关柜交流电源I存在环路供电现象。上述故障电流可有通路流通。从#1、#2站用变的故障录波波形分析可知，当#2站用变变低502开关跳闸后，#1、#2站用变变高A相电流明显增加（如图6 图7所示），约为0.6A（小于高压侧过流定值：2A），明显大于B、C相电流，三相电流存在不平衡的情况，因站用变接线形式为YYN，在低压侧零序CT可检测到不平衡电流，达到延时后#1、#2站用变低压零流保护动作跳开站用变开关，最终隔离了故障点。
四、暴露问题：
1.10kVXX乙线F18保护测控装置投运时间为2006年5月，运行已超过12年，超期服役，电子元器件老化；以及站外负荷钢厂较多，保护频繁启动，运行环境较差。
2.继保专业人员验收不够细致，对380V低压交流系统不够重视，未能及时发现环路现象，现场标识也不够清晰。
五、事件防范和整改措施建议
1.更换10kVXX乙线F18保护测控装置的CPU插件；进一步排查有过类似缺陷的装置，及时更换CPU插件消除潜在隐患；
2.排查各个站点交流环路，发现环路的缺陷及时上报系统，专业班组及时安排消除；
3.针对性地做好验收工作，在今后新站投运或交流系统改造等验收工作中，需要排查环路情况，并在验收表单中记录。
六、结束语
220kV变电站10kV系统一二次设备较其他电压等级更为复杂，设备故障更为频繁且具有特异性，需要对其事故事件进行详尽分析，及时开展整改，积累运行经验，才能减少后续事故事件的发生。
