于海龙1 李志戈1 李德润2 李旭平1
(1.国网青岛供电公司,2.山东泽惠诚工程管理有限公司 山东 青岛 266001)
摘要:SF6密度继电器包括压力示值显示和接点信号动作两部分功能,是时刻监视SF6电气设备内气体绝缘强度的重要元件。本文结合国网公司最新要求,对其校验工作内容、校验周期进行了探讨,并最终将其校验工作进行分类,为SF6密度继电器校验工作提出了新的校验思路。
关键词:SF6;密度继电器;校验
引言
35kV 及以上变电站中,以 SF6为绝缘介质的断路器、组合电器、高压开关柜、电流互感器、电压互感器、套管等变电设备上安装有SF6密度表(继电器)。SF6密度继电器包括压力示值显示和接点信号动作两部分功能,是时刻监视SF6电气设备内气体绝缘强度的重要元件。在《电力设备预防性试验规程》(DL/T 596-1996)中,要求SF6气体密度监视器(包括整定值)在必要时、大修后或1-3年时进行检验。而2017年3月发布执行的国家电网公司“五通一措”管理规定中,也对其校验工作提出了要求。
一、校验工作介绍
.png)
图1 现场校验SF6密度表(继电器)的连接方式
《国家电网公司变电检测管理规定》第39分册的SF6密度表(继电器)校验细则中对校验条件及方法等进行了详细介绍。现场校验的接线如图1所示, 校验的步骤如图2所示。
.png)

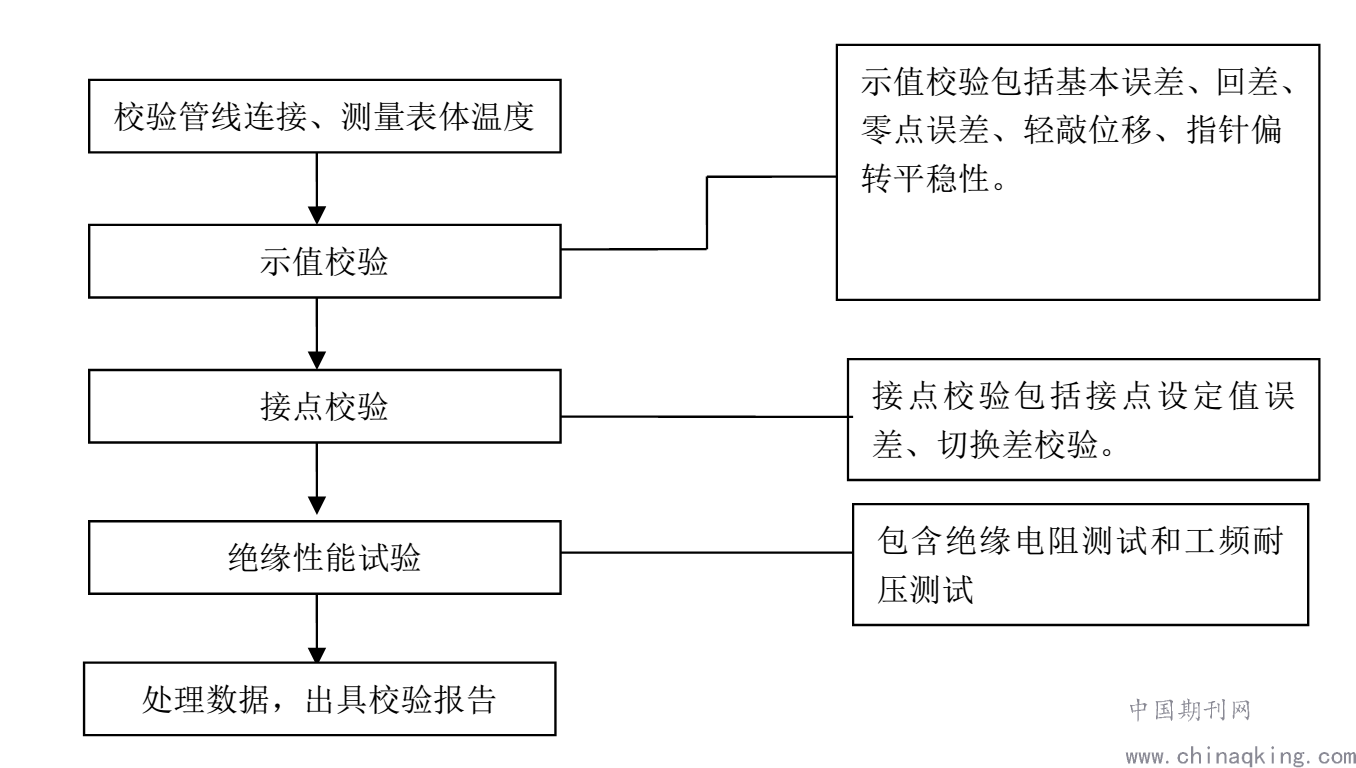

图2 SF6密度表(继电器)校验流程图
需要注意的是,SF6密度表(继电器)校验工作对待校表计本体设备提出了具体要求。首先,安装待校 SF6密度表(继电器)的设备处于停电状态(免拆卸的除外);其次,设备具备进行 SF6密度表(继电器)校验的条件,如管路带有截止阀、逆止阀,被校验表计与本体气路可隔离。而针对校验选用的校验仪器设备,又要求经检验合格的SF6密度继电器校验仪,测量准确度不低于 0.4 级。对于运用中的设备进行此项工作存在SF6设备出现漏气风险(在现场校验和表计拆装时可能破坏原有密封情况)、继电器二次接线恢复出错风险(在拆装信号线时可能出现恢复错误的情况)、恢复现场时漏项风险(可能忘记恢复截止阀至正常工作状态)等风险。基于以上分析,对于符合校验条件的电气设备间隔合理安排密度继电器的校验周期具有重要意义,对于不符合校验条件的电气设备间隔应及时采取措施进行整改。
二、校验周期
国家电网公司“五通一措”管理规定中以不同的环节为纬度,以不同类别的设备对象为经度,对SF6密度继电器的校验提出了许多要求。图3中列举了设备SF6密度继电器生命周期中涉及校验工作的一些环节及相应的“五通一措”管理规定。设计制造上是否符合反措要求满足密度继电器校验条件、交接验收时是否严格把关发现并整改问题、变电运维巡视时是否注意气室压力变化、检修消缺是否措施完善,这些环节都决定了密度继电器校验工作是否需要开展、是否具备开展条件、是否开展顺利。
.png)

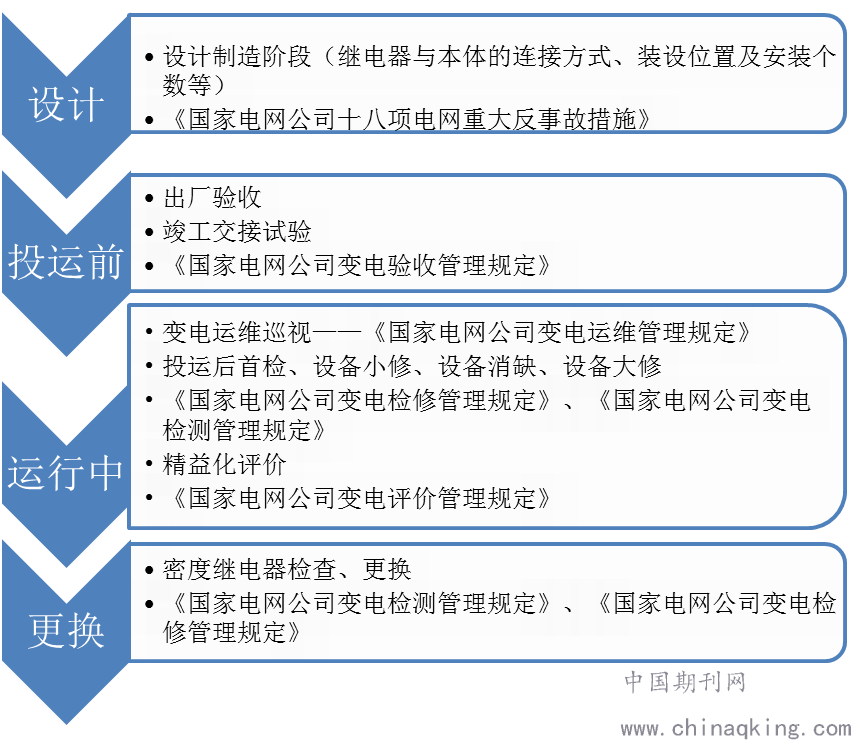

图3 SF6密度继电器生命周期中的“五通一措”管理规定

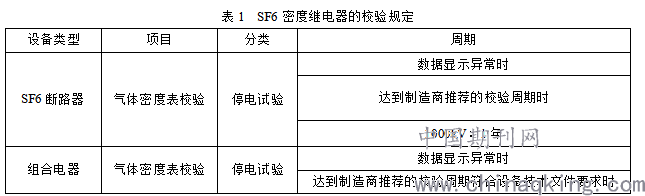

《国家电网公司变电检测管理规定》对不同设备的检测项目、周期和标准进行了细化明确。其中SF6断路器、组合电器、电流互感器、电磁式电压互感器、套管的检测项目、分类、周期和标准表格中均对气体密度表(继电器)的校验给出了细化说明。如表1所示,分别为组合电器、SF6断路器中密度继电器的校验标准。
.png)
达到制造商推荐的校验周期符合设备技术文件要求时

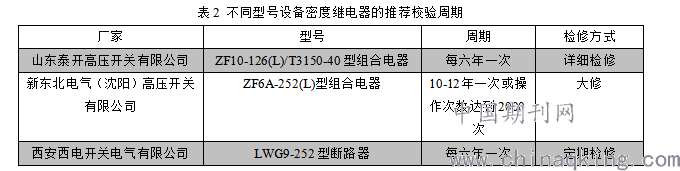

参考以上标准,我们注意到制造商推荐的校验周期是重要的基准周期。我们通过查阅不同设备厂家说明书,给出如表2中所示的校验周期,可见其推荐周期与主体设备的维护检查方式有关,且各不相同。
《国家电网公司变电检测管理规定》中第二十九条给出了试验周期的确定原则,停电试验周期可依据设备状态、地域环境、电网结构等特点,在基准周期的基础上酌情延长或缩短,调整后的试验周期一般不小于1年,也不大于基准周期的2倍。第三十一条规定,符合以下各项条件的设备,停电试验周期可以在第二十九条周期调整后的基础上最多延迟1个年度:
(1)巡检中未见可能危及该设备安全运行的任何异常;
(2)带电检测显示设备状态良好;
(3)上次试验与其前次试验结果相比无明显差异;
(4)没有任何可能危及设备安全运行的家族缺陷;
(5)上次试验以来,没有经受严重的不良工况。
第三十二条规定有下列情形之一的设备,需提前或尽快安排停电试验:
(1)巡检中发现有异常,此异常可能是重大质量隐患所致;
(2)带电检测显示设备状态不良;
(3)以往的例行试验有朝着注意值或警示值方向发展的明显趋势;或者接近注意值或警示值;
(4)存在重大家族缺陷;
(5)经受了较为严重不良工况,不进行试验无法确定其是否对设备状态有实质性损害;
(6)判定设备继续运行有风险,则不论是否到期,都应列入最近的年度试验计划,情况严重时,应尽快退出运行,进行试验。
第三十三条规定110 (66)kV 及以上新设备投运满1至2年,以及停运6个月以上重新投运前的设备,应进行例行试验。
三、总结
综合以上表述,我们将SF6密度继电器的校验工作总结为诊断性校验、首次校验和例行校验三类。
1、首次校验
110 (66)kV 及以上新设备投运满1至2年后应仔细开展继电器首检,确保应试必试。
2、诊断性校验
根据设备状态,对于诊断性校验工作,应综合设备运行中记录的压力变化、温度变化、动作信号等异常信息,结合气室补气过程中表计示数的变化以及补气频次等实际情况及时开展。
3、例行校验
对于例行校验工作,由于不同厂家不同型号的SF6密度继电器的推荐校验周期不同,应该做以下工作:
在掌握不同厂家基准校验周期的基础上,建立设备型号及继电器型号台账,同时开展反措排查并及时开展不满足反措要求设备的整改。根据不同变电站设备管路分布及密度继电器的设置情况以及设备的重要程度和风险等级划分可不停电校验的设备及需停电校验的设备。结合设备间隔检修历史及方案,合理制定校验计划,在评估设备重要程度和风险等级的基础上,为此校验项目的安全可靠完成预留足够的作业人员和时间。
