田洋
鞍山市工程技术学校 辽宁 鞍山 114000
摘要：在建筑工程中，建筑施工图起到了重要的语言作用，而且不论是设计人员，还是施工人员以及管理技术人员，都无法脱离开图纸。在图纸标注中，最重要的一个要素就是标高，其不但决定了后续的建筑识图，还对后续的建筑施工起到了至关重要的作用。基于此，本篇文章主要对标高在建筑识图建筑施工中的应用进行了深入的研究和分析。
关键词：标高 建筑识图 建筑施工
前言：对于房屋建筑设计图纸而言，其包含的内容非常多，不仅有图纸目录，还有施工总说明和建筑施工图，不仅如此，还有设备施工图和结构施工图。在建筑施工图中，其又包含了非常多的内容，即总平面图、剖面图、立体图等；在设备施工图中，其不但包含了采暖和通风的施工图，还包含了电气和给、排水的施工图；在结构施工图中，除了将结构构件详图包含了进来，还将楼层结构布置平面图和基础平面图包含了进来。而对于识读和审图而言，其主要就是将先整体后局部的原则实施进来，先进行文字的说明，后进行图样的标识，然后将图形画出来之后，再将尺寸标准进来，进而进行逐次的仔细阅读。由于在实际施工的过程中，要遵循先结构偶建筑的施工顺序，因此，在进行实际识图审图的过程中，要遵循这样的优先顺序，即先建筑施工图，再结构施工图，最后是设备施工图。与此同时，还要对各类图纸之间的关系进行注意，将建筑施工图与结构施工图全面结合在一起，进行认真的对比和分析，使质量事故和经济损失的发生得以避免。
1、标高的概念与表示方法
所谓标高，就是指建筑物的某一部位与所规定水准几点的高差。在实际的图纸中，为了对某一部位的标高进行标明，则会将标高符号应用进来，进而进行表示，而且标高的单位为m，零点的标高在进行标注的过程中，会写成±0.000，对于一些负数标高的数字，必须要将“-”号加注进来，正数标高则不需将任何的符号加注进来。
对于标高而言，其本身又分为两种形式，即绝对标高和相对标高。正常情况下，只有总平面图会进行绝对标高的标注，其他图都是将相对标高标注进来。绝对标高和相对标高的区别就是零点的区别，其中，绝对标高的零点，是以我国倾倒附近黄海的平均海平面为依据，而且不论是任何地区的标高，都将此作为基准；相对标高的零点，正常情况下都是以建筑物首层室内的主要地坪为依据，进行标高，而且不论是对任何建筑构配件进行标高时，都要将此作为基准，进行相应的标高。
2、标高在建筑识图建筑施工中的应用
2.1、利用建筑标高数据判断立面桑建筑构配件雨棚设计是否合理
在建筑物的外墙出入口上方，会将雨棚设置进来，其主要的作用，就是遮挡风雪，并且对外门进行保护，与此同时，还具备一定的装饰作用。在现代的建筑中，主要会将混凝土和金属这两种构造方式应用进来，而且对于雨棚本身而言，其属于悬挑式的构件。但是对于雨棚和门洞口这两者而言，其与人体的眉毛和眼睛的关系非常相似，因此，必须要保证定位的合理性，才能将其作用发挥出来。在平面图和立面图上会将雨棚的定位尺寸标注出来，其中，反映雨棚长宽尺寸和具体定位的是平面图，反映雨棚在外墙上的定位高度的是立面图。
举例来讲，如图1所示，其为某一学校的科技馆里面截图，而且在裙楼部分主要包含的内容是两层展厅和一层阶梯式报告厅，对于报告厅而言，其整体的建筑高度为11.7m，而且在南立面上的门洞口实际尺寸为1800*2100，在门口的上方位置，其实际的雨棚平面尺寸为2100*900，雨棚的底标高为3.8m，雨棚边梁的高度为300m。
.png)

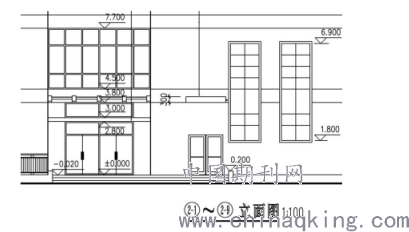

图1 某科技馆设计立面截图
其存在的最重要问题，就是雨棚的设计严重不合理，而且与房屋建筑构造原理完全不符合，以门洞顶部为基点，雨棚的投影面积非常小，而且高出其1.7m，因此，不但不能起到遮挡风雪的作用，还会使整体的立面效果受到影响，因此给出如下解决方法：
在2-4轴上将FM2移上来，并且与2-3轴和2-4轴间标高为2.8m的轻钢结构雨棚共享。不但可以使里面的效果得以优化，还能使一个钢筋混凝土雨棚的造价得以节约，进而到达方便施工的目的。如图2所示。
.png)

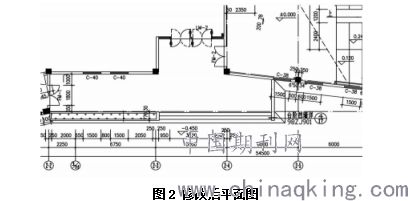

图2 修改后平面图
2.2、利用标高判断建筑门窗与结构梁板是否打架
在一些楼层相对较高，或者存在错层的建筑中，经常会发生此种现象。以某学校的康复实验楼裙楼部分为例，在一层中，其主要包含了两个功能性场所，即小剧场和阶梯教室，而且整体的层高为9.3m，如图3所示。与此同时，在一层平面图1/9轴上,有两樘FDM1827门,门口的实际高度为2.7m,门底标高2.2m,基于此可以进一步推算出，4.9m为门顶的实际标高。
.png)

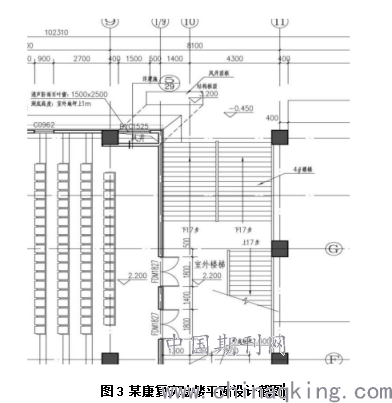

图3 某康复实验楼平面设计截图
其存在的主要问题，就是根据二层的平面图，可以进一步看到有一个休息平台，而且正产情况下，会将楼梯梁设置进来，但是根据初步的判断可以断定其与结构专业的楼梯梁冲突，因此，无法完全实现。基于此，将如下解决方案实施进来：
将门洞宽进一步扩大，并且将1/9轴疏散出口设计进行相应的修改，并且将之前的两樘1800*2700进一步变更为一樘1500*2700*2同时，还要上移门口顶部梁，具体尺寸为0.8m，此外，还要移动门洞口的两侧梯柱，分别向两侧平移，达到与梯梁一平的状态，使建筑们与结构梯段打架的问题得以避免。如图4所示。
.png)

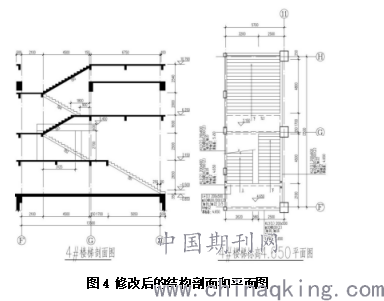

图4 修改后的结构剖面和平面图
结语：总而言之，本篇文章对标高在建筑识图建筑施工中的应用进行了深入的研究和探讨。在实际建筑施工中，最基本的一项工作内容就是建筑识图，其中对于建筑标高而言，其虽然相对简单，而且也非常容易学习和记忆，但是要想达到活学活用的目的，并且对实际的问题进行解决，则必要将理论与工程的实际结合在一起，并且在不断学习的过程中，还要对过往的工程经验和教训进行不断地积累和总结，才能真正的做到实学实用，才能将更加丰富的审图经验积累进来，将图纸会审做好，可以为后续的顺利施工打下坚实的技术基础，使质量事故得以避免的同时，还能避免相应的经济损失，使相应的建筑企业得到更好的发展。
参考文献：
[1]王俊.建筑施工中后浇带施工技术应用探讨[J].科技创新与应用,2020(36):124-125.
[2]杨明.混凝土浇筑施工技术在建筑工程施工中的应用研究[J].四川水泥,2020(11):61-62.
[3]雷明,陈子木,殷帅,王璐,赵鑫. BIM技术在大型钢结构厂房施工中的应用研究分析[C]. 清华大学、东南大学、中国建设科技集团股份有限公司、中建科工集团有限公司、长江精工钢结构（集团）股份有限公司、中国建筑学会工程建设学术委员会、亚太建设科技信息研究院有限公司:施工技术编部,2020:295-297.
