王金福 高卫军 李东亮
河南中烟工业有限责任公司安阳卷烟厂 河南省安阳市 455000
【摘要】长期的生产应用中发现，YB45包装机烟包输出部位的传动齿轮箱内的双联齿轮及轴经常会发生磨损，从而导致烟包输送干燥带不稳定，八号轮出口及转向出口卡烟、挤烟,烟包上下干燥带不同步等一系列问题，严重影响了设备有效作业率，给生产带来不便。针对出口传动箱双联齿轮内轴承润滑不到位造成齿轮、轴磨损破坏这一现象，通过加装双联齿轮轴轴端油嘴，替换双联齿轮内滚针轴承，改进双联齿轮的方式，来提高设备运转可靠性，延长其使用寿命。通过改进，零件的使用寿命提高，烟包质量得到提升，原辅材料得到节省。
【关键词】YB45包装机；双联齿轮；轴；磨损；油嘴
引言
ZB45包装机组是目前国内卷烟企业广泛使用的卷烟包装设备，它集机、电、气于一体，对整个自动化生产过程的原材料进给、产品包装质量、设备运行状态等进行检测、监控和处理，是一条自动化程度很高的卷烟包装生产线。
长期的生产中发现，YB45包装机烟包输出部位的传动齿轮箱内的双联齿轮及轴经常会发生磨损，导致烟包输送不稳定，造成生产效率下降。
1存在问题
成型的烟包经过八号轮输出后，由上下两条烟包干燥输送平带传送至烟包转向调头处。干燥输送平带的传动主要由一个独立传动齿轮箱完成，(见图1)这一传动箱的动力由右机身传动轴20传入，传递给双联齿轮后分别带动上排列的四个齿轮(齿轮47与过桥齿轮43）以及前排一个齿轮26转动（见图2），实现上下输送辊转动,驱动两条长输送平带和一条转向短输送平带传递烟包。
在长期的运行中，双联齿轮内的轴承发生磨损后，导致箱体内双联齿轮及轴损破，使烟包输送不平稳，八号轮出口及转向出口卡烟、挤烟等一系列问题发生，严重影响了设备有效作业率。
.png)
图2 传动箱齿轮排列装配图
20.主传动轴 21.双联齿轮 22. 轴 26.滚针轴承 42.输送辊 29. 43. 47 齿轮.
2原因分析
在生产过程中，烟包输出通道发生挤烟，输送平带倾斜等现象出现，打开传动箱盖进行检查发现轴及轴承磨损，双联齿轮轮齿也发生折断，其它齿轮齿面发生不同程度的损坏。通过对齿轮磨损原因进行仔细分析发现，以下三个原因导致零部件寿命变短。
（1）轴承润滑不到位
从齿轮箱内双联齿轮拆装看出，烟包输出带传动齿轮箱内的齿轮润滑由润滑脂润滑。在维修更换时，发现双联齿轮及轴磨损的原因是由于人工加入润滑脂时，涂抹在双联齿轮内两个规格型号为14/12滚针轴承内油脂较少，轴承运转一段时间后，由于轴承缺少油脂，润滑环境变差，导致轴承寿命变短。
（2）轴承承载力较差
双联齿轮前后两端均使用规格型号为14/12的滚针轴承，由于滚针轴承承载能力较差，设备在长时间运行过程中，会导致滚针轴承磨损，使用寿命变短。
3改进方法
3.1改进思路
根据双联齿轮磨损原因，对齿轮箱内的双联齿轮及轴进行相应改进。即，在轴端部加装一个油嘴，能够定期添加油脂，保证双联齿轮内轴承不会因缺油而降低寿命；替换双联齿轮大端面14/12滚针轴承，提高承载力；
3.2选材
首先在双联齿轮轴的端部安装一个材质为铜的注油嘴，通过加油枪对双联齿轮内的轴承进行定期润滑，保证润滑质量。
其次将双联齿轮内14/12的滚针轴承更换为3514滚动轴承。更换时应对双联齿轮进行适当改进，使大齿轮端面能够安装3514的轴承，使其承载力更大，寿命更长。
3.3方案设计
（1）轴端锥一个螺孔，便于安装润滑脂油嘴，随后在该螺孔内再钻一个能够到达齿轮内轴承部位的通孔，定期向齿轮内轴承加注润滑脂。
（2）双联齿轮内安装的14/12滚针轴承（14*20*12），替换为3514（14*35*11）的滚动轴承。在双联齿轮大齿轮端面，加工成能够装配3514（14*35*11）的滚动轴承的孔，双联齿轮做相应改进。
3.4实施方式

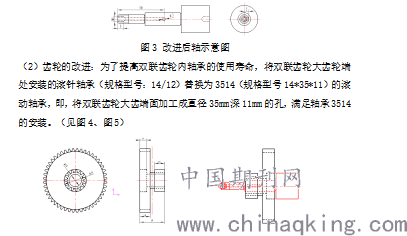

（1）轴的改进：在轴端加工一个M6深6mm的螺孔（满足润滑脂油嘴的安装），再在该孔内垂直加工一个直径3mm深50mm的孔，并在轴的中段加工一个与之交叉的直径3mm的孔。定期向齿轮内的轴承加注润滑脂，保证润滑效果（见图3）。
.png)
4应用效果
改进后，该部位更换周期由原来的6个月延长至18个月，降低了轴承、双联齿轮、轴的磨损，延长使用寿命，同时也降低了维修工劳动强度，节约了原辅材料，提高了设备有效作业率。
5结束语
通过对YB45包装机出口传动箱内双联齿轮及轴改进，烟包输送故障明显减少，维修费用降低，消耗下降，有效作业率得到提高，保证了产品质量，提高品牌知名度。
6参考文献
[1]上海烟草机械有限责任公司，ZB45型硬盒包装机使用说明书，2006
[2]上海烟草机械有限责任公司，ZB45型硬盒硬条包装机组培训教材，2006
作者简介：王金福?（1969-04-18），男，汉族，籍贯：河南省安阳市，当前职务：无，当前职称：高级技师，学历：大专，研究方向：烟草机械。
