利用相机慢动作快速排除卷烟机故障

发表时间：2020/12/28 来源：《基层建设》2020年第24期作者：崔向东韩佳龙

[导读] 摘要：主要针对ZJ112卷烟机常见的停机故障，根据智能手机中的相机慢动作功能，提出“利用相机慢动作快速排除卷烟机故障”。

        山东中烟济南卷烟厂卷包车间山东济南 250000
        摘要：主要针对ZJ112卷烟机常见的停机故障，根据智能手机中的相机慢动作功能，提出“利用相机慢动作快速排除卷烟机故障”。及时解决了因蜘蛛手送烟不稳、鼓轮粘纸、吸风眼堵塞所引起的停机问题，进一步提高了机器有效作业率，减少了物料浪费。
        关键词：相机慢动作；ZJ112卷烟机；故障排除
        ZJ112卷烟机作为比较成熟的卷烟机，额定车速一万支每分钟，是我厂烟支卷接主要作业机型。卷包车间现有7台ZJ112卷烟机，主要负责泰山红将军的生产任务。泰山红将军产量高、任务重。提高ZJ112卷烟机的有效作业率，对于节能降耗，提升设备产能有着非常关键的作用。根据日常工作经验，针对蜘蛛手送烟不稳，引起搓板堵塞等现象，提出了“利用相机慢动作快速排除卷烟机故障”。
        1 问题分析
        ZJ112卷烟机车速高，鼓轮转动速度快。在日常生产工作中，操作工很难看清楚烟支的运行状态。对于生产中经常出现的故障只能根据工作经验或者一遍遍的试错摸索来排除卷烟机的停机故障。特别是针对蜘蛛手送烟不稳，导致的搓板堵塞和鼓轮吸风眼堵塞引起甩烟等故障。由于烟支输送速度快，从人眼来看运动中的烟支都是白花花一片。操作工往往是依据的工作经验来试错排除。日常工作中维修工通常会通过频闪灯来放慢烟支运行，观察烟支运行状况。由于频闪灯价格昂贵，占用空间。并不适合每个机台都配备一个。现在几乎人人都有智能手机，机台操作工利用智能手机的慢动作功能可以达到频闪灯一样的效果。
        2 探究过程
        2.1 工作原理
        随着科技的进步与发展，手机也从最初的只能接打电话的大哥大，变成了现在功能越来越多样的智能手机。如何把手机中的黑科技有效的应用到日常的工作生活中，使我们的工作更便利变得尤为重要。通过日常生活中对手机慢动作的使用和工作经验的结合，提出了利用智能手机中相机的慢动作功能解决因为车速太快看不清烟支位置，无法准确判断停机原因的问题。
        所谓慢动作就是拍摄时帧数高，播放时帧数低。画面是连续的，但动作却放慢了。正常视频一秒24帧以上，慢动作的原理就是增加每秒采集的帧数，比如240帧，就是把正常的24帧视频，增加10倍的采集量，播放的时候相当于把动作放慢了10倍。
        ZJ112卷烟机额定车速为每分钟10000支，正常工作下人眼很难看清烟支的运行状况。借助手机中相机慢动作拍摄功能，将卷烟机鼓轮运行的速度进行慢化处理，可以更为方便清晰的观察到烟支运行中出现的状况。及时的排除隐患和故障。当相机慢动作的帧数与车速匹配时，从人眼来看运动中的烟支相对是静止的。
        2.2 匹配方法
        如图1，图2，图3所示，打开手机相机功能，进入后选择慢动作。点击拍摄按钮对想要观测的鼓轮进行拍摄。对于关键部位可以选择拉近将摄像头，更近距离的观测烟支及鼓轮运行状况。

图1 相机程序

图2 相机慢动作功能

        图3慢动作拍摄
        对于车速与相机慢动作所放慢的帧数匹配的问题。一是可以调整车速使烟支运动的速度与相机慢放的帧数一致，二是可以选用更专业的手机软件，手动调节帧数使之与车速匹配。
        2.3 应用举例
        以ZJ112卷烟机常出现的甩烟情况为例。由于车速过快人眼很难跟上烟支的运动。通过相机慢动作功能，放慢烟支运行速度就可以非常方便的看到各个鼓轮的运动情况。及时看清机械手送烟的位置或者鼓轮粘纸的大小，位置。

图4 进烟鼓轮慢动作拍摄

        图5进烟鼓轮正常拍摄

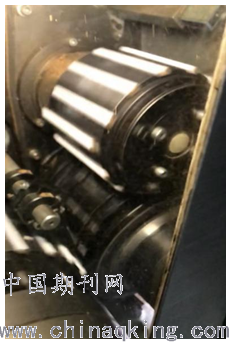

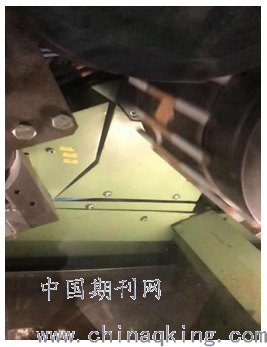

        图4可以清楚的看到有根光烟位置靠后。图5为机器正常工作时普通相机拍摄，接近人眼所看到的烟支运行状况。很难看到烟支突出多少位置。
        处理方法：利用相机慢动作，相对放慢烟支运动速度。由图4所示可以判断出是由于蜘蛛手送烟太靠后引起的甩烟，导致的搓板堵塞，从而引起的卷烟机停机。操作工可以通过量棒调节相对应的蜘蛛手位置，使光烟输送的位置靠后，跟其他烟支一致。
        同理，利用智能手机慢动作功能还可以排除掉头粘纸，搓接轮、排直轮堵塞吸风眼所引起的停机。

图6 搓接鼓轮慢动作拍摄

        图7搓接鼓轮正常拍摄

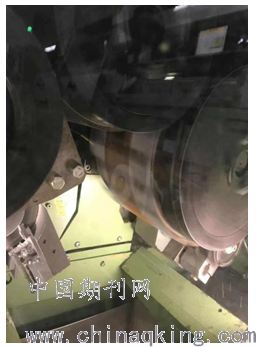

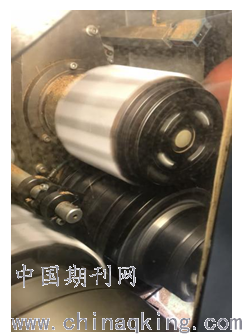

        根据图6所示可以清晰看到搓接鼓轮上所粘水松纸的位置，大小。图7为ZJ112卷烟机工作时正常相机拍摄，肉眼很难看到水松纸的大小和位置。
        处理方法：如图6所示，搓接鼓轮所粘连的水松纸比较大，所在位置影响水松纸的搓接效果。可能会造成烟支外观不符合工艺标准。操作工应停车对搓接鼓轮进行擦拭，清除所粘连的水松纸。
        3 结论
        利用相机慢动作功能，将高速运动的烟支放慢，可以有效的帮助操作工观察机器的运行状况。及时发现故障产生的原因，排除停机故障，提高有效作业率，减少不必要的停机。对车间节能降耗，提升产量起到至关重要的作用。
