一种检验检测快速接线的方案

发表时间：2020/12/28 来源：《基层建设》2020年第24期作者：王志英彭宇丰

[导读] 摘要：接线是电力设备检验检测工作的重要环节，测试线作为必不可少的辅材，正确的接线直接影响能否成功开展测试，接线的速度关系到验检测工作的效率。

        广东电网有限责任公司云浮供电局
        摘要：接线是电力设备检验检测工作的重要环节，测试线作为必不可少的辅材，正确的接线直接影响能否成功开展测试，接线的速度关系到验检测工作的效率。本文从从检验检测工作中通电以及引线两大难题探讨升电力设备检测速度的方法。
        关键词：检验检测快速接线
        引言
        电力生产现场的所有检验检测工作，首先会遇到两大难题，一个是通电，另外一个引线。其中一个方面出现问题，都将大幅度降低检验检测工作效率，拖延工作进度。首先，现场检修电源箱规格不一，接电装置与现场检修电源不匹配，接电失败使测试工作无法开展；另一方面，现场设备太高、太远，测试引线长度不够，同样耽误测试进度。现场解决这类问题的方法，通常是临时驳接、缠绕，此随之产生的问题是驳接口电流容量不足、驳接质量不佳回路电阻增大、驳接口裸露、驳接失败、缠绕脱落等。
        一、项目技术方案
        为解决上述难题，本文提出设计一套专门针对电力设备测试的检验检测快速接线套装。本接线套装通过6mm通用电缆以及快速转接头、短接线套装进行检验检测电源的接取以及测试信号联通，多个等电位点的短接。其中，6mm通用测试电缆采用纯铜软质绝缘测试导线，快速转接头囊括接电以及安全引线的需要，不仅提高测试数据的准确性，降低现场环境多变性带来的临时驳接、缠绕的安全风险、拖延工作进度的风险，且满足仪器工作的接线需求。
        二、技术原理
        检验检测快速接线套装主要由4mm通用电缆、一系列袖珍的转接头以及分别适应500kV、220kV、110kV、35kV、10kV的变压器、断路器和CT、PT二次端子短接的短接线套装等部分组成：
        1、16A DCC纯铜绝缘测试导线：16A DCC纯铜绝缘测试导线的长度规格为0.2m、0.5m、1m、3m、5m，此五项长度尺寸可以满足目前绝大多数电力设备检验检测现场工作水平以及垂直距离需要，两头带可续插式香蕉插头，满足试验检验现场接电引出、测试引线延长所需，配合过渡接线柱使用，现场仪器工作距离至少能达到10m以上，保证电源以及信号都一定可以“到”。

        2、一系列快速转接头
        1）快速接电的转接头一端是16A大功率纯铜弹片插座，分为平脚和圆脚两种；另外一端是4mm纯铜香蕉插头，，外层通过高密度绝缘热缩管进行封装，能够极为灵活地配合三相四项制、单相三线、以及两脚插座使用，通过连接过渡接线头以及DCC测试线延长至检修电源箱空气开关或者插拔式接线柱处接电使用，或者配合U型插片以及钩式插片使用。

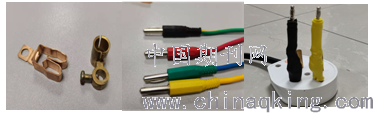

        2）测试线的快速转接头分为香蕉插头、插片、鳄鱼夹以及测量针。
        香蕉插头采用三种公母配合，分别为公-母、母-母（过渡接线柱）、公-公，规格除了常规4mm公插转4mm公插，4mm母座过渡4mm母座以及4mm公插转4mm母座外，特设计4mm2mm公插转4mm母插以及4mm公插转2mm母插，纯铜插头/插座绕包绝缘3000V丁腈橡胶，通过灵活应用几种引线转接头，保证测试线路全线对外绝缘，无金属外露，并杜绝临时驳接、缠绕导致测试线下引或者平放在地面上时引发接地短路，为试验检验工作安全提供有力保障。同时，所有快速转接头均采用弹片连接，保证插接牢靠，电源以及信号都一定可以“通”。
        插片分为钩式插片以及U型插片，钩式插片有6mm-8mm多个规格，U型插片包含4mm-8mm多个规格，根据电网内厂站检修电源特点，插片与、香蕉插头、2mm测量针一起，配合绝缘测试导线，可以应用于现场检修电源与线盘之间的匹配通电，保证电源只有接线柱或者空气开关时能够快速通电，不影响工作进度。
        鳄鱼夹：开口从5mm到20mm鳄鱼夹，一方面可应用于测试线到导线（一般一次导线用20mm）的临时接线，另一方面用于DCC测试中临时接地。

3、短接线套装：分为1m、3m、5m、10m 四种长度规格，在4mm及8mm软裸铜圆编织导电绞线上串进5个以上铜线固定快速调节卡，调节卡活动配件上安装一个香蕉插头，每到一个短接点把铜线固定快速调节卡固定住，然后通过香蕉插头连接到鳄鱼夹上，并通过不同规格的鳄鱼夹实现不同场景的短接。

        三、应用前景
        本文设计的检验校测快速接线套装快速转接头的规格袖珍而齐全，电缆的电流容量能够满足绝大多数检验检测工作，整个套装的配件部分以及导线部分均集成于便携式DCC测试线包，麻雀虽小五脏俱全。同时，把插座部分分解开来，使临时接电简易实现，特制转接头保证测试与接电都井然有序，检验检测快速接线套装原理简单，使用方便，能主动适应现场；应用广泛，
        本次课题要解决的是电力生产现场的检验检测工作的仪器通电以及测试引线两大难题，通过通用电缆与适配的特制转接头之间的配合使用实现安全、简便、快速、可靠地实现接电、引线。本项目成果原理简单，应用广泛，量化推广后造价极低，首先节约数十万的检修电源改造费用，然后节省大量现场作业时间，同时解决临时驳接、缠绕随之产生的驳接口电流容量不足、驳接质量不佳回路电阻增大、驳接口裸露、驳接失败、缠绕脱落等诸多问题，实现的经济效益巨大，因而具有广泛的应用前景。
        参考文献：
        [1]李瑞强.开关_插座中端子连接技术的分析及运用[J].建筑电气，2009（1）：51-54.
        [2]吴冕之，林美玲，王瑞果.一一种变压器试验接线钳[J].中国电业（技术版），2018（4）：112-113.
        [3]毛用志，张玉青.笼式弹簧夹持接线端子和连接器[J].低压电器，1997（8）：20-25.
        [4]吕蓉云.未来的接线技术_快速连接端子[J]低压电器，，2000（12）：23-28.
        [5]曾伟；陈石毅；龙小波；黄羽；杨亚雄；唐敏；蔡宏格.开关机械特性试验专用试验线的设计与应用[J].内燃机与配件，2018（3）：85-86.
