高层建筑人货电梯可周转工具化接料平台的技术应用

发表时间：2020/12/30 来源：《建筑科技》2020年7月上作者：钟信、陆鹏飞

[导读] 本文针对当前高层建筑中人货电梯接料平台结构的不足，电梯运料效率低等实际问题，提出了一种新型的可周转工具化接料平台

中国建筑第五工程局有限公司钟信、陆鹏飞

摘要：本文针对当前高层建筑中人货电梯接料平台结构的不足，电梯运料效率低等实际问题，提出了一种新型的可周转工具化接料平台，本文对工具化接料平台的主要特点和技术进行分析与研究，总结了该类接料平台的使用方式和实际技术应用，实现了运送物料的效率的提升。
关键字：工具化；接料平台；高层建筑
        引言：近些年来，伴随着城市化的发展逐渐加快步伐，越来越多的工程单位开始工程建设，新时代的建筑以节省城市空间为目的而多为高层建筑，因此在实际施工的过程中由于楼层高度上升进而引起了高层建筑运载物料的成本增加[1]、运输效率降低，因此基于高层建筑的人货电梯进行分析，对接料平台的改造与创新设计是解决高层建筑人货电梯运料成本问题和运输效率问题的根本方式,本文结合实际使用需求对一种基于高层建筑人货电梯的可周转工具化接料平台技术进行了分析与介绍。
        1.人货电梯接料平台的发展现状
        当前超高层人货电梯接料平台结构多为钢管搭设而成，平台的踏板采用模板铺设，侧边使用钢管搭设防护栏杆，由于钢管平台由楼面外挑工字钢搭设，平台高于露面，造成进电梯运料时效率不高，且周边防护的不到位也造成作业人员在上人运料时存在一定的安全隐患；其外观效果较差；另外钢管搭设平台需要等人货电梯拆除时跟进拆除，耗费大量租赁费用。
        2.人货电梯可周转工具化接料平台
        2.1工具化接料平台的技术特点
        针对传统钢管搭设成性的人货电梯接料平台存在的不安全、效率低下、外观较差、方案原始不适用于爬架等新型外架体系的问题，以解决传统人货电梯接料平台存在问题为目的，提出了一种工具化组合式人货电梯接料平台及安装方法，利用新型组合式人货电梯接料平台，加强了接料平台安装、使用的安全性。其主要特点如下：
        （1）研发了一种新型接料平台的安装形式。以改造原始粗放安装的目的，工具化组合式人货电梯接料平台可以直接螺栓连接、组合安装升高成型面与楼面齐平而钢管式人货电梯接料平台需要挑槽钢其完成面高于室内30-40cm，不利于上下人货电梯运料，效率不高。
        （2）研发了一种新型接料平台侧边防护，解决了侧边防护安全性问题；工具化组合式人货电梯接料平台侧面防护为定型化钢丝网片，螺栓连接在主柱上，安装简便牢固,外观形象极佳；钢管式人货电梯接料平台需要二次采用模板封闭侧边，安装时即存在不安全因素，同时侧边封闭不严格，存在坠物风险。
        （3）研发了一种更适用于爬架等新型外架体系的接料平台，避免二次悬挑工字钢搭设接料平台。
        2.2工具化接料平台的应用方式

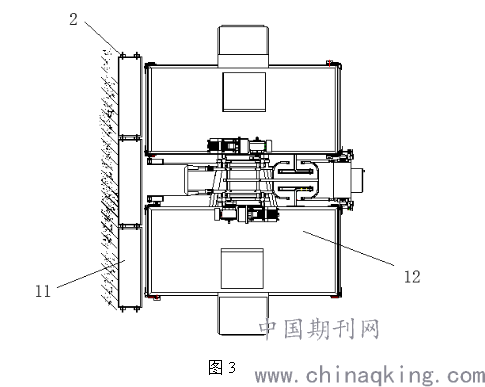

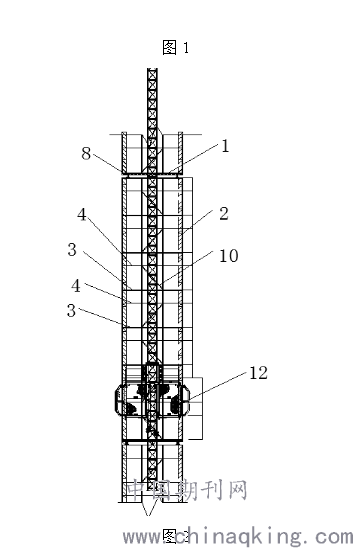

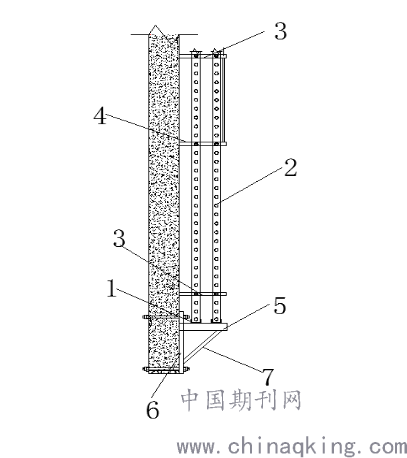

        为了满足实际人货电梯接料平台安全生产的需要，可周转工具化组合式人货电梯接料平台的主要组成如图1、2、3所示，主要包括竖向层叠连接在一起的若干层单元平台；

        单元平台包括一对槽钢，槽钢上前后设有一对立柱结构，两两相对设置；立柱竖向上设有若干层进料平台，进料平台包括第一进料平台和第二进料平台，均为钢方管边框，同一层的进料平台第二进料平台位于第一进料平台上方，高度差为第一距离，一层的进料平台的第一进料平台位于低一层的进料平台的第二进料平台上方，高度差为第二距离；还包括底座，底座包括用于固定在墙体上的三角支架。
        所述单元平台包括与建筑楼面口平行设置的一对槽钢1，所述槽钢1上前后设有一对竖直设置的立柱结构2，所述一对槽钢1上的立柱结构2两两相对设置；
        所述立柱2竖向上设有若干层进料平台，所述进料平台包括第一进料平台3和第二进料平台4，所述第一进料平台3和第二进料平台4均为钢方管边框，所述第一进料平台3上设有钢丝网11；
        所述同一层的进料平台,二进料平台4位于第一进料平台3上方高度差为第一距离所述一层的进料平台的第一进料平台3位于低一层的进料平台的第二进料平台4上方，高度差为第二距离；
还包括底座，所述底座包括用于固定在墙体上的三角支架,述三角支架包括互相连接的水平杆5、竖直杆6和斜杆7，所述位于最底层的单元平台的底部的槽钢1连接在水平杆5上。
        所述若干层单元平台之间通过悬挑工字钢8连接，所述悬挑工字钢9设有三个，与建筑楼面垂直设置，讲述悬挑工字钢9焊接连接在一层单元平台的顶部，所述上一层的单元平台的底部的槽钢8焊接连接在悬挑工字钢9上，这样连接会更加稳固；
        所述立柱2外侧还设有防护网（图中未示出），所述防护网底部连接在槽钢1上，连接稳固保护施工人员安全；
        所述第一进料平台3的两侧同样焊接设有防护网（图中未示出），保护人员安全；
        所述三角支架上的水平杆5、竖直杆6和斜杆7两两通过焊接连接。
        所述立杆2上均匀设有若干连接孔，所述第一进料平台和第二进料平台的通过螺栓可拆卸连接在所述立杆的连接孔上，可以根据实际楼层的高度调节第一进料平台和第二进料平台的高度。
        进一步的，所述位于后侧的立柱2上还设有之字形斜撑10，提高框架的稳定性；
        在一个实例中，所述第一距离为1.9m，所述第二距离为1m，所述7层进料平台形成一个单元平台，立杆横距在0.4m左右，第一进料平台和第二进料平台靠近墙体一侧通过连墙件固定在墙面上,全部安装结束后，安装人货电梯。
        2.3 可周转工具化接料平台的安装步骤
        根据2.2介绍的工具接料平台的构成，按照如下步骤完成安装：
        1）先将三角支架的竖直杆通过两套高强度穿墙螺丝固定在墙面上；
        2）在三角支架的水平杆上连接设有一对槽钢；
        3）在左右槽钢上分别固定两对立柱；
        4）从立柱向上固定设置第一进料平台；
        5）第一进料平台上方第一距离固定设置第二进料平台；
        6）第二进料平台上方第二距离固定设置下一层的第一进料平台；
        7）向上依次设置若干层后为一个单元平台；
        8）在一个单元平台的顶部设置悬挑工字钢，在悬挑工字钢上开始设置下一层的单元平台一直到顶层。
        3.可周转工具化接料平台技术的优势与应用
        3.1可周转工具化接料平台的技术优势
        通过上述介绍可以发现，此可周转工具化接料平台采用了科学的设计思路，通过集中制作定型化组装组建，现场拼装升高，整个过程中使用较少的人工，施工快速、安全、省力。
        主要的技术优势包括：
       （1）采用组装式安装，人员贴近建筑施工，安全性大大提升，同时安装过程仅需采用螺栓连接，快速省力。
       （2）全套组件均为定型化，可多次使用，对成本降低有显著效果。
       （3）成型均为定型化组件，安装完成外观形象干净、美观。
        3.2可周转工具化接料平台的技术应用
        由于此工具平台的应用范围广、适用性强、工艺安全可靠等特点，为高层建筑人货电梯接料平台施工提供了一套整体的解决方案，该技术已经应用在高速滨湖时代广场、芜湖世茂滨江花园等项目中，在保证接料平台安装安全的同时，大大提高了施工工效，加快了人货电梯接料安装的工作效率，降低了工字钢、钢管、安全网等材料费用投入，同时满足国家建筑业节能增效的要求，为房屋建筑、机械设备的发展带了了更好的社会效益，取得了良好的应用效果。
        结束语
        综上所述，基于工具化组合式人货电梯接料平台及安装方法的产生及应用，提升了人货电梯接料平台的安装使用安全性，达到了安全、高效、美观的效果。高层建筑人货电梯可周转工具化接料平台的技术应用，改变了人们对人货电梯接料平台搭设的传统思路，在安装过程中减少了物力、人力的浪费，树立了干净整洁的品牌形象，提升了品牌可观效益，最终提高了企业的施工水平降低了公司和项目成本，为行业技术改进、产品改革、建筑施工安全性提升提供了新思路，具有推广与应用的价值。
参考文献
[1]程华旭.人货电梯吊笼前门改造和接料平台搭设综合技术在某工程中的应用[J].安徽建筑,2011,18(04):67-68.
