俞琦
杭州钱塘新区建设投资集团有限公司 浙江 杭州311228
摘要：现如今，伴随我国城市中建筑数量的与日俱增。为了满足大众对于电能的基本需求，充分结合建筑中用户对于电能的需求量，加强小区内部供配电系统的科学设计，积极引入现代技术，有效增强系统设计的科学性和合理性。除此之外，相关人员需站在安全视角的角度进行设计内容的优化性，有效提高供配电系统设计的科学合理性，为建筑内用电的安全性及可靠性提供保障，为建筑内部的业主提供较好的用电体验，有效避免出现用电事故。本文对小区供配电系统的电气设计进行深入的研究，以供参考。
关键词：小区；供配电系统；电气设计
前言：建筑电气工程供配电系统设计需要了解建筑内业主用电的实际需求量，同时，还需要从专业角度出发，明确小区内配电设备线路的设计要点，重视运行维护工作，合理设置线路装置，确定线路装置安装位置，并灵活根据建筑内部结构，完善设计内容。另外，供配电系统设计需要平衡技术与经济两方面要素，根据供配电系统设计在电气工程中起到的作用，明确供配电系统设计要点，掌握电力负荷、供电电源、变配电所、供电电压、插座、开关、低压断路器等设计内容，明确设计要点，提升系统设计的合理性与科学性。
1居民小区供配电设施现状
伴随我国社会大众日常生活水平的日益提升，家用电器尤其是电饭锅、微波炉等功率较大、耗电较多的用电设备在普通家庭中获得广泛应用。伴随居民用电负荷的不断提升，居民生活小区的供电设施无法符合如今居民用电负荷的增长需求，存有以下几个问题：一些房地产开发商过于重视自身的经济效益，为了节约资金，提供落后的配电设备选型、变压器配置容量不足、建设标准很低、超期运行与线变损高，造成不安全隐患。配电设备过于落后，应进行改革创新。甚至在进行初期开发方面进行少报容量。因为供电企业与物业公司存有供用电合同关系，和用电居民之间没有法律方面的合同束缚，若是发生个别居民欠费的问题，供电企业无法采用切之可行的措施进行依法催收电费。小区中无法寻找适宜的位置重新创建一座变配电容量普遍较小，原有设计容量仅可以满足居民日常生活照明用电负荷考虑的，因此，应适当的进行增容。一些小区变配电室的面积普遍较小，无法充分满足变压器增容和设备改造需求。伴随居民小区数量的日益增加，业主和物业公司之间格式矛盾不断突出，供用电之间的纠纷就是其中尤为重要的问题。
2小区供配电系统电气设计的研究重点
2.1小区住宅电气设计中配电线路过流保护的选择重要要求
在配电线路中通常会因为负荷电流致使导体升温，为导体的端子、绝缘与接头，导致电路发生断电或是跳闸的状况，只是线路出现过流。为了确保用电设备的顺利使用，势必要在配电线路中进行过流保护的设置，通过断路器的利用在过流以前有效切断处理。所以，断路器作为住宅电气线路的重要保护设备。断路器的过流保护就是通过热继电器或是电子式脱扣器而开展的，住宅中通常采用小型断路器。在《规范》中对特定条件下不会实施切断线路进行明确，在此条件下，住宅用电就是在很短的时间中发生尖峰负荷电流，与此同时，断路器可不切断线路，需科学选用断路器的相关特性曲线。在小型断路器中，脱扣特性曲线通常包含四种，分别是A、B、C、D。在迅速脱口的作用场所中，通常应用A特性曲线，这样曲线的发生故障具有较低的电流值，通常属于额定电流的二倍到三倍的动作。在迅速脱口和短路电流并未产生多大应用的场所中通常采用B特性曲线，其额定电流通常为三倍到四倍的动作，照明电器回路中通常会采用C特性曲线，这样的曲线短时峰值电流将能够负载很高但断路器不出现动作，其额定电流通常为五倍到六倍；峰值电流较高的电器设备使用D特性曲线，这样的曲线峰值电流不会超出额定电流的十倍。整体而言，断路器过流的选择要求，应有效结合上下级电流值和动作时限。有鉴于此，小区住宅电气设计过程中势必要选用科学有效的配电系统断路器，才可有效提升配电器线路的过流保护能力。
2.2注意安全措施的设计
在进行小区供电系供配电系统电气的设计和分析中，对于安全保护措施的设计至关重要。在小区供配电系统中，若是出现雷击等事故将会严重影响小区的供配电系统。因此，在小区供配电系统电气安全设计方面应着重设计避雷针。在现代化小区中，建筑物通常都灰常高，因此，在雷雨季节加强防雷至关重要。壁垒工作通常包含预防雷电直击、预防感应雷、放高电位等。在建筑物的顶部安装钢筋并利用设计将主钢筋直接和埋进地下的钢筋进行连接，可让建筑物实现避雷装置的安装。不仅如此，不仅要在建筑物中设计出避雷作用的钢筋连接结构，而且要在建筑物顶部安装避雷针装置也是如今应用非常广泛的避雷措施。在弱电机房、消防控制室等设备方面的选择使用方面使设备接地LEB板的方式，利用专用接地体作为介质，将这类设备与地基中的钢筋结构互相联系在一起。小区中三孔插座的地线插孔应该进行接地处理，严禁因追求便捷不将接地线连接在三孔插座中，在进行电气设备的使用过程中，因为漏电现象的频繁出现，将会为使用人群带来安全事故隐患，唯有严格遵照相关标准将三孔插座的地线进行连接，才可防止发生漏电导致的安全事故。
2.3三相五线制配电方法在配电系统中的运用

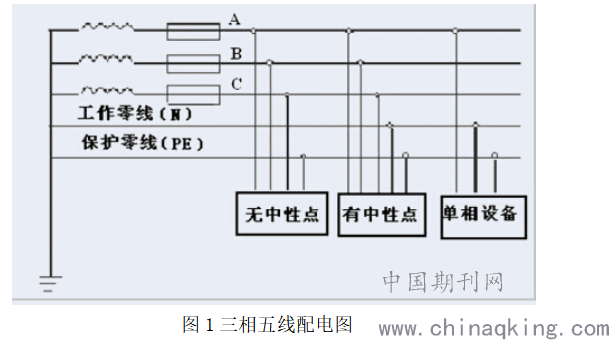

现代化小区中，通常会运用三相五线的配电方式为居民进行终端配电，这样的配电方式可充分满足很多小区中的居民用户对大功率用电器的使用需求，三相五线制配电过程中，用电户的电压通常为380V，应充分结合用户需求进行一零线一火线的接线方式为用户提供220电压。在此情况下，不管是小区居民用户使用的用电设备额定电压是380V还是220V三相五线的配电方式均可充分满足小区居民的用电需要。除此之外，这样的接线方式还可以让小区供配电系统的电压保持在相对稳定的状态下，使小区的线路不会由于大功率电器的使用而烧坏线路，详情见图1所示。
.png)
3小区变电所位置的设计
3.1外观形式的设计
在城市供电工程中，对应着各个层级体系的供配电设施，在各个阶段的创建应重视其自身的配套建设，并和城市的景观进行协调。小区变电站建设应采取全户内式的建设，其建筑的外形、建筑的风格均应该和周边环境、景观风貌、城市色彩互相协调。
3.2可配置电力监控系统的设计
为了确保整个小区供电数据采集保持一致性。加强对其灵活性以及负荷的较高可调性可在所有单体建筑内部装设电力监控系统。采用电力监控系统可壤硬件系统实现模块化的控制，有效增强系统的可靠性和安全性。利用总线方式可充分节省缆线和工程费用。可加强照明和层空调配电箱之间互投的控制，并对整体大楼的照明系统、空调、动力电力模拟量和开关量状况进行监控，针对整个小区负荷实施统计分析。在一条封闭母线或是进线电源等出现故障的过程中，应该将一条封闭母线的照明负荷投切到另外一条封闭的母线。电力监控系统的控制，不但能够确保供电的可靠性和高供电等级，而且可减少物业管理部门的工作量。若是利用电力监控系统的节能，获得可观的节能效益，可也会导致投资费用增加。
结论：
总的来讲，小区配电系统的电气设计提高我们对设计理念拥有更深层次的认知。应充分结合小区具体情况开展设计，满足其特征，采用各种供配电形式和方式，充分满足使用功能需求，即可实现合理的整体布局，在宏观方面而言还可确保三相负荷分配的基本平衡，并且，在微观方面应实现细致，为所有用户创建较好的用电环境。在实现安全可靠的配电同时，还应该实现环境的梅花，确保整个小区配电的科学合理、经济适用。
参考文献：
[1]范玉华.超高层住宅小区电气设计探讨[J].电气应用,2017,36(02):26-28.
[2]张建国,黄素强.商住一体化小区供配电系统的设计及优化[J].供用电,2017,34(04):64-68.
[3]沈晓霞.多层住宅小区供配电气系统配置分析[J].中国设备工程,2017(13):212-213.
[4]任育.低压供配电系统在高层建筑电气设计中的可靠性[J].建材与装饰,2019(33):81-82.
[5]曹睿,薛会男.供配电系统设计存在的普遍问题[J].科技传播,2018,5(10):54+63.
[6]刘朝永.住宅小区供配电系统探讨[J].安徽建筑,2019(01):94.
