于明 薛龙
95937部队 辽宁阜新 123100
摘要：对导线连接的理论知识进行了介绍，指出了在实际工作中导线连接方面发生过的典型问题，并结合实际维护经验，给出了导线连接和检查维护的详细内容，并给出了导线与导线连接的一种新方法。
关键词：导线的连接 维护 检查
一、导线连接理论的介绍
导线，俗称电线，内部是金属，主要是铜或者铝，由一股或者多股组成，外部的护套由塑料或者橡胶构成，根据使用环境的不同，如温度，湿度，强度等因素，选择不同类型的材料。如果把系统比喻成一个人，各种机件设备比喻成器官的话，那导线，就是血管。平时可能看不到它发挥作用，但是，一旦导线接触不良，甚至发生了折断的话，后果是非常严重的。尤其是控制系统和电源系统的导线连接必须非常的可靠，才能够保证系统的稳定的运行。导线的连接通常有两种方式，一种是焊接，一种是压接。
（一）焊接

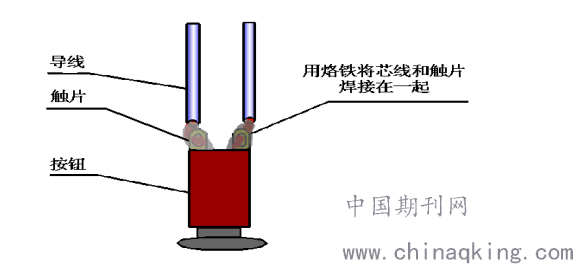

导线的焊接主要是把导线与按钮，开关等控制器件用焊锡可靠的连接在一起。按钮、开关有用于焊接导线的触片。以按钮为例，焊接的步骤：1、准备好焊接所需要的工具和材料，如：电烙铁、松香膏，焊锡，剥线钳，镊子。在室外焊接，最好使用恒温电烙铁,带上眼镜和手套，做好防护工作。2、烙铁头要保持清洁，不能有焊渣，将电烙铁的温度调整到300度左右，把导线的芯线拧成一束，并在芯线和按钮的触片上分别涂上一定的松香膏，用烙铁将松香熔化，以清除表面的氧化层。3、用电烙铁分别在触片和芯线上焊上适量的焊锡。4、将芯线插入触片的孔中，然后用电烙铁将芯线和触片上的焊锡熔化，使芯线和触片焊在一起。如图：
.png)
注意焊接导线的时候，电烙铁不能误碰其他的导线。用电烙铁加热的时候，导线和按钮不能晃动，防止发生虚焊。焊锡一旦熔化，等待2秒钟左右，迅速移开烙铁，防止加热时间过长，损坏导线的绝缘层和按钮的底座。5、等待焊点处的焊锡彻底的冷却凝固之后，才可以移动导线和按钮，移动过早的话，会造成虚焊。用手轻轻的活动导线，看导线的连接是否可靠，用镊子夹住焊点处的焊锡，上下左右的活动，看焊点是否牢固。
（二）压接
压接就是先去掉导线端头的绝缘层，然后将芯线放入接线柱的压接片，或插入插头，插座的的压接筒内，用压接工具加压进行连接，使金属发生塑性变形而形成金属组织一体化的结合，达到电气和机械连接的性能。以接线柱为例，压接的步骤：

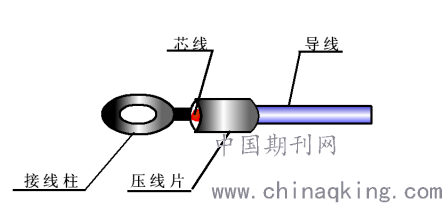

1、剥去导线端头的绝缘层，其长度应稍长于接线柱的压接片的长度。2、将芯线放入压接片中。3、选择合适的压线钳，并使用压线钳，使压接片发生 塑性形变，紧紧的压住导线芯线。如图：
.png)
注意操作的时候，不要使导线发生偏移。如果存在裸露在空气中的芯线的，应当把芯线包上焊锡。
二、发生的问题
（一）焊接中发生的问题

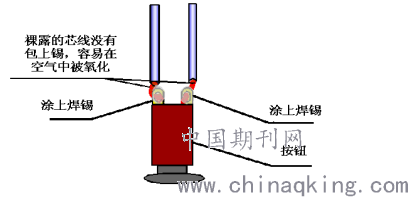

芯线没有包锡并裸露在空气中，导致被氧化锈蚀发生断丝。如图：
.png)
发生锈蚀或者断丝之后，在拆装按钮或者开关的过程中，如果没有检查到芯线的锈蚀或者断丝，极有可能会把芯线折断，造成按钮或者开关失效的故障。
（二）压接中发生的问题

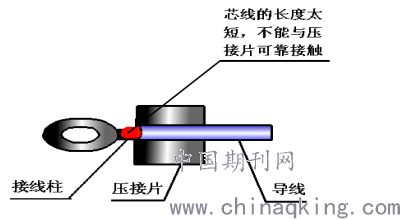

芯线长度太短，导致芯线与接触片不能可靠的接触，工作中因震动导致电路时断时续。如图：
.png)
这种隐患是非常难以发现和排除的，往往是设备在正常运行了一段时间之后，故障才会出现。因为在设备部运行的初期或者不运行的时候，芯线和接触片很可能是接触上的，用电表测量也是正常的，而在设备运行的时候才故障又时断时续的出现。发生了这种故障，切记，不可以带电测量，可以在断电的情况下，用手轻轻的晃动导线，看电表的读数是否会发生变化。这种故障多以预防为主，在压接的操作过程中，一定要确保芯线和压接片可靠的接触。
三、维护和检查方法
（一）无论是焊接还是压接，都应该把整根导线固定住，防止在设备运行时导线发生震动，影响连接点的固定。
（二）应使用透明的塑料管或者透明的热缩管把连接点套住，这样便于检查连接点的外观，在连接点与其他导线或者地线相距较远，不会发生短路也不会发生触电危险的情况下，可以不加塑料管或者热缩管，这样更加利于检查维护。
（三）焊接的连接点处的焊锡，在焊接的时候，要像呈现出水滴似的外表，这样表明焊锡已经完全的熔化，渗入了导线和触片的内部，否则，焊锡如果呈现出不规则的外部形状，有可能是芯线或者触片不沾锡而造成的内部虚焊。
（四）无论是压接还是焊接，都不允许有裸露在空气中没有焊锡保护的芯线，因为这样的芯线，即使套上了塑料管或者热缩管，还是有可能和空气接触的，容易在空气中被氧化锈蚀，从而发生断丝的危险。同时，套上了塑料管和热缩管之后，反而不易检查芯线的外部状况，在芯线被锈蚀后，不能及时的发现。所以裸露在空气中芯线，一定要包上焊锡。
（五）压线连接，要目视检查，芯线与压线片是接触上的，如果不能目视接触上，应该重新压接或者补上焊锡。
四、预防导线折断的方法及一种新式连接方法
在实际的工作中，像耳机的导线，话筒的导线无法固定，这些导线在经常的弯折中，芯线容易发生折断，而这些折断靠目视检查又不易被发现。一个简单又可靠的方法就是在容易折断的部位，包裹胶带，从而增加导线的韧度，使导线不易被弯折，从而达到预防芯线折断的目标。

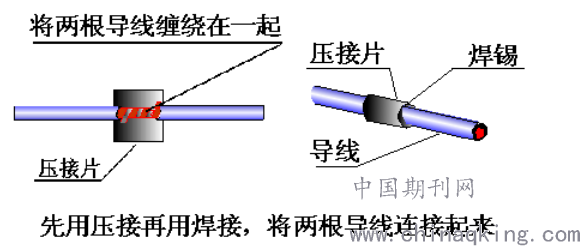

如果发现导线内部确实是断了，这时就需要把两根导线连接在一起。传统的连接方法比较简单，就是先把两根导线的芯线缠绕在一起，然后绕上胶带或者套上热缩管。这种方法，在导线不发生经常性的弯折和不会剧烈的震动的情况下，是可以保证质量的。但是如果在工作环境中，导线需要经常性的弯折，或者会剧烈的震动，这种连接方法就不是非常的可靠。为了保证连接的质量，这时可以把焊接和压接结合在一起使用，从而达到更好的连接效果。先用压接再用焊接的方法，将两根导线连接起来。如图：
.png)
在连接处套上热缩管或者塑料管，防止发生短路或触电危险。采用这种方法连接的导线，在实验中，用力拽导线的两端，直到把导线拽断，导线会在其它的地方断开，连接处都非常的可靠，所以采用这种连接方法，导线的紧固性可以得到保证。又因为导线连接处的长度，就是压接片的长度，而压接片的长度，一般不会超过1厘米，在弯折导线的过程中，连接处基本不会受力。又因为有热缩管或者塑料管的缓冲作用，紧挨着压接片处的导线，也不会剧烈的弯折，所以导线的柔韧性也是可以保证的。
参考文献：
[1] 韩雪涛，吴瑛，韩广兴。水暖电工12天岗前速训 北京：人民邮电出版社，2014：209-224
