摘要：绝缘防护架是一种带电作业辅助装置，可应用于低压线路的带电作业场景，可有效解决操作过程中绝缘隔离和带电检修的问题。该设备不仅操作简单、便于携带、而且安全性强，能有效避免在操作过程中发生人身伤亡事故。
关键词: 绝缘防护架；带电作业；低压线路
一、低压带电作业定义
低压带电作业是指在不停电的低压设备或低压线路上的维护、检修工作。对于一些可以不停电的工作，没有偶然触及带电部分的危险工作，或作业人员使用绝缘辅助安全用具直接接触带电体及在带电设备外壳上的工作，均可进行低压带电作业。需要注意的是，作业人员应严格遵守南网安规中低压带电作业有关要求和注意事项。
二、低压带电作业范围及安全用具
低压带电作业范围主要有以下几种情形：
1、使用试电笔、220V试灯、仪表，带电查找故障原因时。
2、在不停电或部分停电的线路设备上工作。如在配电柜内更换RTO熔断器；在带电的线路上断接导线；在带电的控制柜内调整元件参数；控制柜内有多路供电线路，只停下其中一路的电源进行检修工作而其它线路继续供电；在低压配电室内检修已停电的配电柜，但是配电柜上面的母线带电，而且距离操作人较近时。
3、对电气设备或线路进行电气试验时，如耐压试验，相序试验，漏电试验，短路试验等。
4、对有电容器及电缆的线路或设备进行试验的前后，进行放电工作。在停电线路上封挂地线的操作。
5、上杆工作，上面横担线路有电的情况。
电气安全用具介绍：
1、安全用具的分类和作用
所谓安全用具，是指在带电作业或停电检修时，用以保证人身安全的用具。其分类如下：
用具本身的绝缘足以抵御工作电压的，称基本绝缘安全用具。在带电作业时必须使用基本绝缘安全用具。对低压带电作业而言，带有绝缘柄的工具、绝缘手套属于此类。
用具本身的绝缘不足以抵御工作电压，但当操作人不慎触电时，可减轻危险的一类绝缘安全用具称为辅助绝缘安全用具。对低压带电作业而言，绝缘靴、鞋，绝缘台、垫属于此类。检修安全用具是在停电检修作业中用以保证人身安全的一类用具。它包括验电器、临时接地线、标识牌、临时遮栏等。
登高安全用具，是用以保证在高处作业时防止跌落的用真，如电工安全带。
护目镜，是防止电弧或其他异物伤眼的用具。
2、为正确使用绝缘安全用具，需注意以下两点：
（1）绝缘安全用具本身必须具备合格的绝缘性能和机械强度（合格的绝缘用具）。
（2）只能在和其绝缘性能相适应的电压等级的电气设备上使用。
三、低压带电作业注意事项
低压带电作业的注意事项中有几个重点内容：
1、带电作业使用的工具应合格，绝缘工具应试验合格。
2、低压带电作业时，人体对地必须保持可靠的绝缘。
3、在低压带电导线未采取绝缘措施时，作业人员不准穿越。在带电低压配电装置上工作时，应采取防止相间短路、单相接地的绝缘隔离措施。
4、带电作业时间不宜过长。
由以上几点可以看出来，一是必须确保绝缘，二是尽量快速完成作业，这两点都离不开工器具辅助。虽然带电作业与停电作业相比较存在一定的局限性，但是，带电作业可以确保供电可靠性与提供优质用电服务，带来良好的经济、社会效益，存在推广与应用的现实意义。
四、绝缘防护架

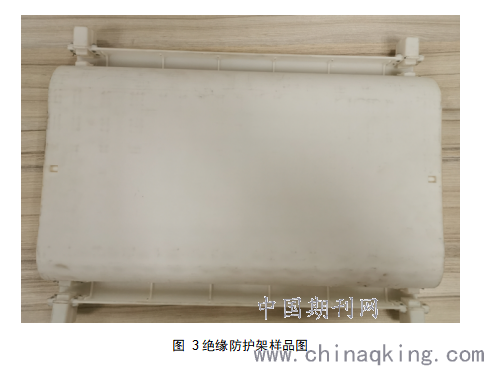

绝缘防护架属于基本绝缘安全用具，主要应用于低压线路上的带电作业。其应用示意图如图1、图2、图3所示。

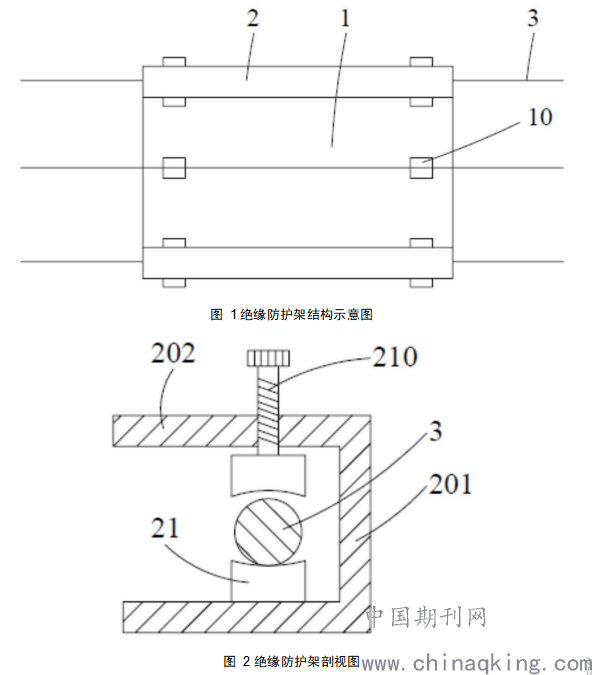

图1中，3代表低压电线，一般来讲，电线有多根，沿Z方向平行且间隔分布。在对多根电线中的其中一根进行检修时，需对其周围的其他电线进行绝缘隔离，避免在检修时操作人员误碰其他电线而形成回路，引起触电危险。
图1 中，10代表支撑件，设置在绝缘防护架的两端。进行检修电线作业时，两个支撑件均与电线连接固定，并使电线与支撑件10之间电连接，一方面当该电线被剪断时，可避免剪断的电线在重力作用下滑落，给检修工作造成不便；另一方面该电线与支撑件电连接，当该电线被剪断时，电线可通过支撑件和设置于两个支撑件之间的导电件形成电通路，避免造成电线3断电，保证电力输送。
图1中，2代表绝缘凹槽，在绝缘板的两端均有设置。绝缘凹槽的作用在于与被检修电线周围的其他电线进行连接，起到支撑固定的作用。未被检修的电线容纳于绝缘凹槽的U形槽内，使未被检修的电线与被检修的电线之间绝缘隔离，提高操作安全性。
.png)
.png)
五、适用场景
本绝缘防护架可应用于低压不停电作业，涵盖带电接火、拆除、检修、抢修等场景，能满足所有T接线等作业，完全可替代绝缘毯；同时，也可应用于班组内部培训，提升操作人员不停电作业操作能力。
六、总结
本绝缘防护架通过设置支撑件和绝缘凹槽，利用支撑件固定和导通被检修的电线，利用绝缘凹槽固定未被检修的电线，使被检修的电线保持电通路，并使被检修的电线与未检修的电线之间绝缘隔离，具有可带电检修和使用方便的特点。既可应用于低压不停电作业，也可用于日常操作培训，具有广泛的应用前景。
