王能 梁栋
金华送变电工程有限公司，浙江金华 321000
摘要：近年来，由于国内一些大中型城市当中核心地段的价值提高，“上天下地”成为了城市拓展空间的主要方式，这种做法实质上也导致了在这种空间内搬运货物的难度增加。虽然伴随这一趋势爬楼机也在这一段时间被投入了市场当中，但是由于其自身的锁定装置并没有进行针对性的优化，致使爬楼机提升重物进行堆高的重量有限，也很难对重物进行自锁固定及悬停。因此，本文针对爬楼机进行优化，提升这一机械的实用性。
关键词：可拆卸式 爬楼叉车 机械设计
爬楼机是一种用于辅助攀爬楼梯的设备，适用于在无电梯楼房内搬运重物，现有的爬楼机主要针对爬楼动作设计，实际上在搬运一些过重的物料当中并不能安全的完成整个搬运流程。而叉车是一种工业搬运设备，并且随着近些年来工业应用的增多，叉车的工业开发也在进一步的发生优化。例如，近些年叉车属具的开发，这在极大的程度上优化了叉车的应用场景，进一步开发了其应用的市场空间。传统的上楼机如果不改变原始结构，提升重物进行堆高的重量有限，也很难对重物进行自锁固定及悬停。而现有叉车根据重物提升设计，因此，本文针对了一种能够有机结合上楼机和叉车的爬楼机进行分析。
1.当前爬楼机应用缺点分析
在变电所内，由于旧变电所内空间狭窄，人力搬运相当不便,需要一种既能重物提升，又可以搬运重物的上楼机械，一方面，可以方便电力设备等重物上楼，也可以方便电力设备等重物生产设备在狭小开关柜内的安装：
1、在工作之前，需要将重物搬运至卡车，需要使用上楼机的重物提升功能。运至变电所，又需要将重物卸车。
2、因叉车质量比较重，而上楼车的设计重量有限，在重物上楼爬楼过程中，上楼车的叉车功能并不需要。因此，将叉车设计成可拆卸式，提高了具有爬楼功能的叉车爬楼载重量，减轻了爬楼叉车在爬楼过程中的自重。
3、爬楼叉车的前端细长，方便对重物叉起，也方便不同重物的固定。
4、叉车前端可拆卸，可以减轻上楼机自身的重量，显得更轻便，在叉车前端可调节不同宽度，有利于叉起不同设备，在叉车前端放置载重板，有利于重物的固定。有利于不同重物在搬运过程的方式调节。
正是由于当前所使用的爬楼机的上述缺点，笔者正是对此进行了拆解并针对性的解决相关问题。
2.可拆卸式的爬楼叉车机械设计分析
可拆卸式的爬楼叉车（如图一所示）因重物提升装置（叉车功能）可拆解，一方面减轻了叉车上楼机的自重，一方面有增加了传统叉车的上楼的功能。而且采取了传统叉车的结构，叉起重心在后面，增加了叉车上楼的稳定性。上楼机的结构通常为折叠板，因此，上楼车的叉车结构是需要保护的重点，需要对可拆卸式的爬楼叉车的重点保护。第二个保护重点是上楼车叉车可拆卸。
可拆卸式的爬楼叉车因为引用了叉车的前叉代替了上楼车的隔板，在应用过程之中，因为叉车可调节，所有增加了重物提升的重量，也便于在狭小的开关柜内代替人工实现重物的叉升。
可拆卸式的爬楼叉车（如图二所示）在传统上楼机的基础上，增加了叉车功能，提升了重物叉起重量，用手动绞盘叉起的结构，有利于精确的定位，绞盘的叉起结构方便自锁，重物的提升过程中，增加了叉车上楼机的安全性。
可拆卸式的爬楼叉车通过结合上楼机与叉车的结构来实现有机统一.需要保护上楼机的叉车结构，以及可拆卸功能。因为在实际上楼过程之中，上楼机的提升功能并不需要，方案做到了两者统一，又可拆解。在不用重物提升的时间，减少了上楼机的自重。
.png)

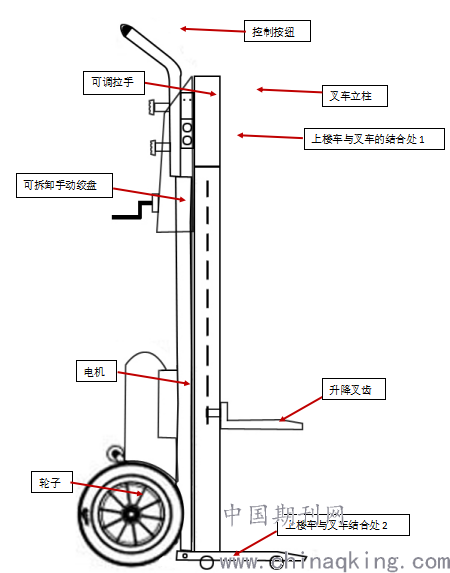

图1 装置正视图
标注：（1）控制按钮，（2）升降机构，（3）结合处，（4）升降槽，（5）升降叉臂，（6）升降叉齿，（7）电机，（8）轮子，（9）爬楼机构（半月板），（10）叉车机脚，
.png)
图2 装置侧视图
3.可拆卸式的爬楼叉车机械货物搬运流程
3.1可拆卸式的爬楼叉车机械货物搬运流程说明
拿出搬运工具，安装叉车组件（可预先装好）→起叉，移动货物，升高货物，固定货物在货车上。→货车运输到指定地点，叉车，卸车。→拆除叉车组件，固定货物，准备上楼般运。→对货物进行上楼。→对货物卸下，工作结束。
3.2可拆卸式的爬楼叉车机械货物搬运注意事项
3.2.1可拆卸式的爬楼叉车机械货物搬运只允许经由正式训练的人员使用，未取得叉车使用许可不可以使用叉车。
3.2.2可拆卸式的爬楼叉车机械货物搬运前应有司机对可拆卸式的爬楼叉车机械进行全面检查，包括整体的控制器、车轮、警号及相关活动部分，并签字确认后方可启用。
3.2.3可拆卸式的爬楼叉车机械货物搬运时应做到开车前，观察周围情况，叉子尽量贴近地面，速度不得超过15km/h。行进过程中，司机应集中注意力，避免启动急、高速转向等情况的出现。其次，在运输过高影响视线的货物中应全程保持低速行驶，避免事故的发生。
3.3.4可拆卸式的爬楼叉车机械货物搬运时，司机还应注意绝对禁止将叉车作为升降式的工作台使用， 不准在货叉上带人使用作业。其次，还应绝对避免当货叉举起时，货叉底部有行人经过或者是站立。
3.3.5可拆卸式的爬楼叉车机械货物搬运应注意完工后进行及时的检查。
结束语
近年来，上天下地”成为了城市拓展空间的主要方式，这种做法实质上也导致了在这种空间内搬运货物的难度增加。爬楼机正是在这一期间得到了应用，但是由于其自身的锁定装置并没有进行针对性的优化，致使爬楼机提升重物进行堆高的重量有限，也很难对重物进行自锁固定及悬停，使用爬楼级的危险性较高。因此，本文针对爬楼机进行优化，提升这一机械的实用性，尽可能地提高是哦那个的安全性。
参考文献：
[1]张彦囡. 基于多组连杆机构的爬楼越障机器人的设计与分析[D]. 2017.
[2]魏军英, 袁苑, 范召舰. 变形轮式爬楼越障机器人分析与设计[J]. 机械传动, 2018, v.42；No.257(05):102-105.
[3]周秋雨, 邢晓冬. 一种可全向移动爬楼梯轮椅的结构设计与分析[J]. 机械传动, 2016, 040(004):74-80.
[4]王汝贵, 张林贝子, 严叶文,等. 一种新型机械式立体车库设计与分析[J]. 机械设计与研究, 2019, v.35;No.181(03):168-172.
[5]韩啸宇, 葛正浩, 申娇娟. 可重构冲压机械手的设计与运动学分析[J]. 机床与液压, 2018, 46(021):81-83.
