张姗姗1；蔡明钢1；虞琼华1；徐文劼1；王健1
上海市计量测试技术研究院，上海 201203
摘要：随着《GB/T 37462-2019 楔形防松螺纹》国家产品标准的发布，我国拥有了自己的防松螺纹体系。国家产品标准给出了楔形防松螺纹的参数数据。本文基于国家产品标准的参数数据，着重于讨论楔形防松螺纹与普通螺纹配合后，参数的取值对于防松性能的影响。定性给出了楔形防松螺纹的设计原则和参数取值范围。
关键词：30楔形防松螺纹，普通螺纹，配合，防松性能。
0 前言
传统的紧固件在与之匹配的30°楔形防松螺纹配合后，会使得这种配合很紧密和牢固。不同于传统的普通内螺纹与普通外螺纹的配合，在使用过程中，受到震动，晃动，以至松脱的可能性较大。
30°楔形防松螺纹的防松脱原理主要是由于接触点的角度的改变，改变了传统的法向力，增加了摩擦力。所以能够紧密的配合。
本文旨在研究探讨30°楔形防松螺纹的国家标准参数设计与防松性能的关系，以及根据与普通螺纹配合后的图形结构，反推出30°楔形防松螺纹的参数设计的合理性，和应该有的取值范围。
.png)

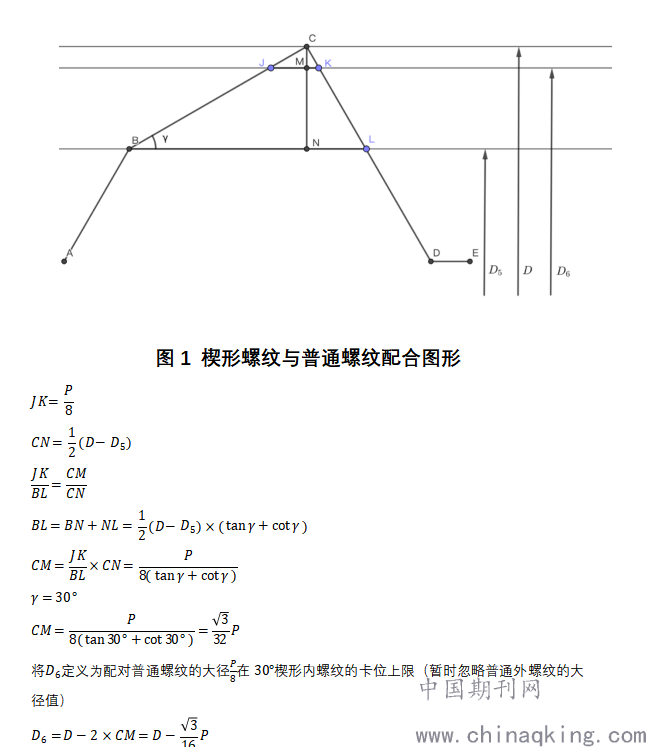

将定义为配对普通螺纹的大径在楔形内螺纹的卡位上限（暂时忽略普通外螺纹的大径值）
将楔形内螺纹和配对的普通螺纹进行配对，得到相应的普通螺纹在楔形内螺纹的斜面的位置。

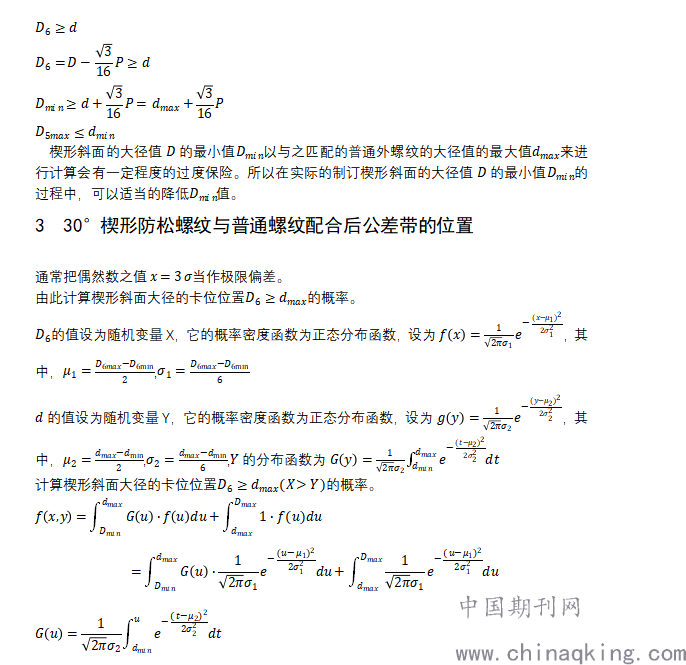

230°楔形防松螺纹与普通螺纹配合后公差带的位置
.png)

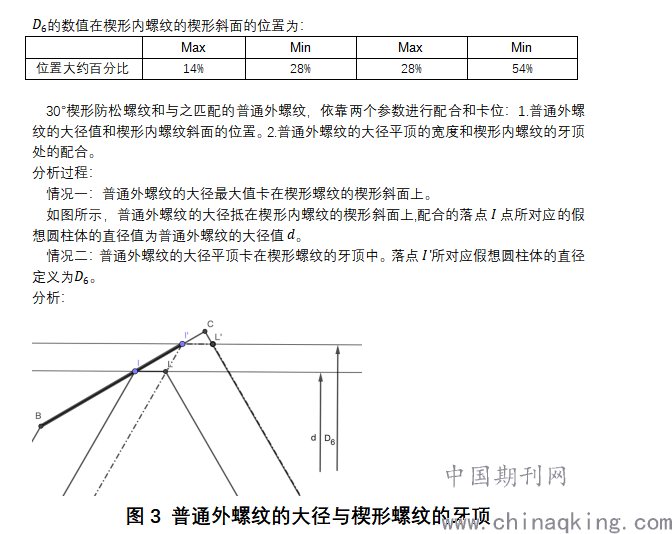

图3 普通外螺纹的大径与楔形螺纹的牙顶
由此可知，楔形内螺纹在设计的过程当中要避免情况二的发生，一定要避免普通外螺纹的大径值超过值，或者说必须要小于普通外螺纹的大径值，这样会影响到楔形内螺纹的锁紧功能。因此，普通外螺纹的落位必须在线段上。根据这个原则，可以得到楔形内螺纹的斜面大径值和斜面小径值的极限可能范围。
.png)
3 结论
本文通过分析30°楔形防松螺纹与普通螺纹配合后的结构图示，得到30°楔形防松螺纹与普通螺纹的公差带重合后的概率计算方法。既要保证30°楔形防松螺纹的防松性能，又要考虑给制造工艺造成的困难程度，需要配合合适的概率，得到较为适合的参数设计原则。本文给出的30°楔形防松螺纹与普通螺纹配合后，保证防松性能的前提下的参数设计原则，可以应用于今后多种类似防松产品的设计。
[参考文献]：
[1] GB/T 28703-2012 圆柱螺纹检测方法 中国人民共和国国家质量监督检验检疫总局 中国国家标准化管理委员会 2013 (in Chinese)
[2]《GB/T 37462-2019 楔形防松螺纹》国家市场监督管理总局 中国国家标准化管理委员会 2019 (in Chinese)
[3] 白殿一 产品标准的编写方法 中国标准出版社2019 (in Chinese)
[4] 许丽华 楔形螺纹塞规的测量方法 工具技术2017 (in Chinese)
[5]. 30°楔形角螺纹在主齿凸缘螺母上应用的研究,许克杨/陈利/潘毅,2017
[6]. Elements of Mechanical Design, James G.Skakoon, 2008
[7]. 机械设计零件与使用装置图册，Robert O.Parmley,2013
[8]. 机械设计，Robert L.Norton,2016
作者简介：张姗姗，女，1987年出生，大学本科，主要研究方向为螺纹检测。
