季通清
扬州牧羊粮食机械有限公司，江苏，扬州，225000
摘要：
粮油、饲料等加工厂中的通风除尘系统，通常叫做通风网路，简称风网。常用的两种形式：单独风网和集中风网。单独风网管道一般比较简单风量容易调节和控制。设备投资较大，往往因风量小而采用小型风机和电机，效率较低，在动力消耗上不经济。相对增加了占地面积和安排的困难；集中风网动力消耗、设备造价和维护费用都较经济，粉尘处理和回收较简单。但集中风网运行调节比较困难，吸风支管容易被粉尘堵塞，当一个风网吸点的风量发生变化时，将会影响到整个网路。
关键词：粮油加工；单独风网；集中风网；核算
前言：
在现代化粮油及饲料等行业生产过程中，决定产品品质、能耗、生产环境、经济效益、产量等指标的因素往往首先考虑的是加工工艺和设备性能 ，但实际生产过程中加工工艺及设备都大同小异，真正能决定上述等指标的还是风网配置是否合理、经济高效，这就不得不涉及风网形式的选择、核算、风损计算等。
（一）如何选用合适的风网形式
1.单独风网原则：
a.吸出的含尘空气必须单独处理；
b.吸风量要求准确而且需经常调节；
c.需要吸风量较大；
d.机器本身自带风机；
e.附近没有可以合并的吸尘点或机器。
2.除上述五种情况外的机器或吸点，应尽量选用集中风网形式。
3.粮食加工过程中，设置吸风装置的主要任务是：吸除灰尘、余热、余湿及完成某些工艺过程，以达到改善劳动条件，保护设备和提高生产率。在确定和设计设备吸风装置时应做到以下几点：
a.密闭为主，吸风为辅，减少和防止粉尘外逸；
b.尽量靠近并对准尘源和含尘气流的运动方向，在保证一定排尘风速下，能有效地以最少风量最大限度地排除粉尘；
c.控制好危险断面的风速， 防止吸走物料。对颗粒状物料， 危险断面的风速为3-
d.4m/s，粉状物料为0.5-1m/s。
e.对需要吸除余热、余湿及用于风力分离的设备，吸风装置应留有适当的风口和合理的风道，保证足够的风量；
f.坚固耐用，拆卸方便，便于工人的操作和维修。
（二）核算方法
在风网中，当含尘空气的浓度为10g/m3时，其流动时的压损仅比清洁空气增加1% 左右，因此，在实际阻力计算中可以忽略粉尘浓度对网路压损的影响，风网总阻力为主阻管道上设备阻力、除尘器阻力、沿程阻力和局部阻力之和，总风量为各吸尘点的风量之和。
1.绘制通风除尘网路示意图:
不用一般的投影方法表示，对计算来讲，管网的空间位置并不重要，这里考虑的只是风管和其它设备之间的相互位置关系，可大致按比例绘制。用简单的符号和线条表示设备和管道，并用短线画出管段的位置;
2.对各管段进行划分和编号:
为计算方便，在作完示意图后，需对管段进行编号和划分。通常把每一段管径不变
（ 即流量、流速不变） 而又连续的管道， 作为一段编一个号（ 不论其长短及是否弯曲）。编号时，先选一条管网最为复杂的路线（设备自身阻力最大，或离风机最远，或风网管件最多的路线）作为主阻管路，从进风口至吸风口依次编号，其它作为支管；
3.确定各吸点的吸风量和阻力;
4.确定风管断面尺寸。（80、90、100、110、120、130、140、150等规格）；
5.确定除尘器形式、规格和计算其实际阻力。
若在风网设计计算时，并联管路节点未进行平衡计算，在风网实际运 动时，网路将自动平衡，从而使各吸点实际吸入的风量与设计值发生较大偏差；计算阻力小的吸点将吸入比设计值更大的风量，有可能导致吸口断面风速过高吸走完整粮粒；计算阻力大的吸点将吸入比设计值小的风量， 从而导致吸点粉尘控制不好、降低工艺效果、水平管道发生粉尘沉积等不良后果。
一般来说当两并联管路阻力差值超过10%时就需要进行平衡工作，平衡的方法有以下两种：
.png)
（并联风网中主阻管路与支路在节点之间的阻力为H1、H2 Ψ为支管相对于主阻管路的不平衡率）
a.计算风网总阻力和总风量；
b.集中风网阻力平衡。
6.根据风网总风量和总压损选择离心通风机的型号、机号和电机。
通风除尘网路受机器设备振动的影响，安装质量好的管网初运转时几乎不漏风，但是运转一定时间后，却不可能保持十分严密，一般会有7%～15%的漏风量。如果网路设计不合理，施工质量差或长期失修，漏风量将更大。所以设计时就考虑必要的漏风量。
管网的漏风主要发生在法兰连接处、清扫孔和闸门等处。此外除尘器在吸气段工作时，也会发生漏风现象。漏风率的大小同管网的长度和繁简程度有关。考虑上述两部分漏风因素，采用的漏风系数按1.1～1.2计算.单根除尘管不考虑漏风。
考虑到设计、施工安装误差、长期运行中通风机性能降低等因素，在选择风机时，对计算的压损值要附加一个安全系数。附加的量即为风机风压的余量。这一系数通常取1.15～1.2。
H风机=（1.15～1.2）H总
Q风机=（1.1～1.2）ΣQ
7.计算完毕，应将设备型号、吸风量和阻力、管道规格和风速、风机型号、除尘器规格、电机功率、转速及型号标明在图上。

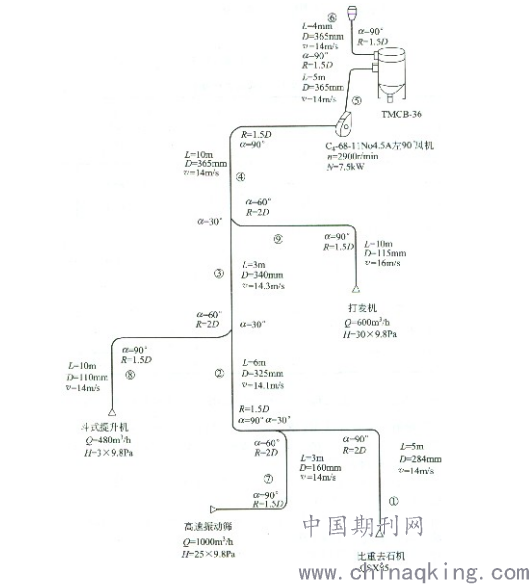

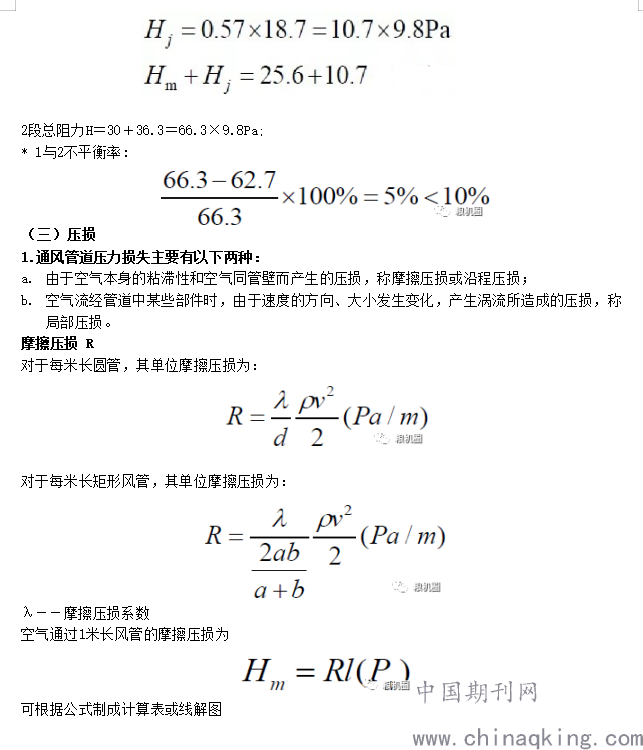

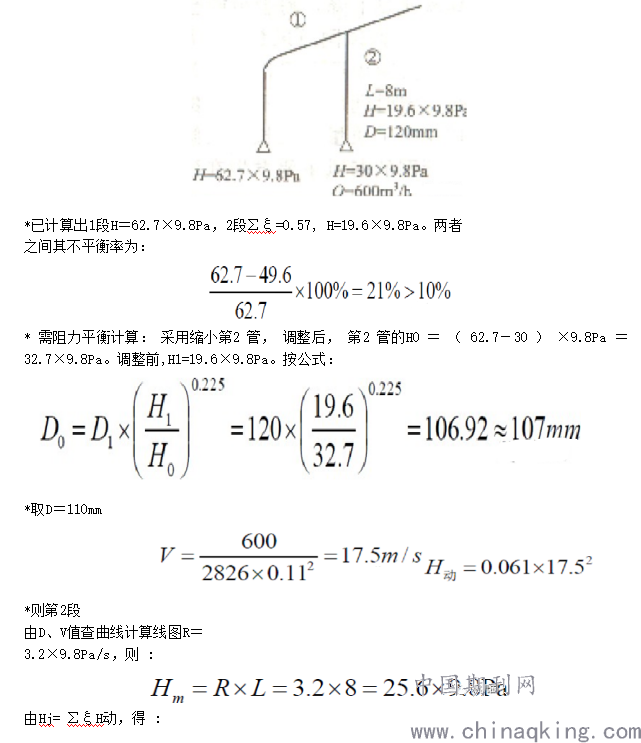

核算实例1：
.png)
.png)
.png)
局部压损 H
当空气流过风管的管件（如弯头、三通、渐扩管、阀门等）时，因流向和流速的变化以及气流的分流和合流都会造成能量损失，称为局部损失。
局部压损系数一般是通过实验方法求得的。实验时先测定出管件前后的全压差，再除以同风速v对应的动压ρv2/2，便得到局部压损系数值。 a、弯头

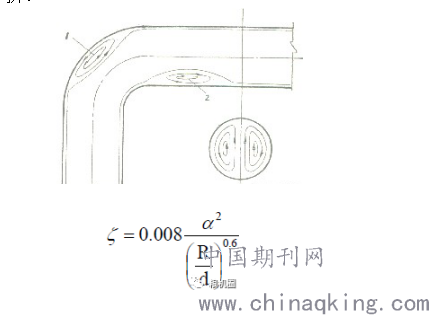

气流经弯头转弯时，由于惯性作用在弯头的外侧和内侧形成两个涡流区。另由于风管中心处的气流速度要比管壁附近的大，因此在转弯时离心力也大，从而产生力矩，引起气流成对地旋转，其旋转方向是由中心向外。
.png)

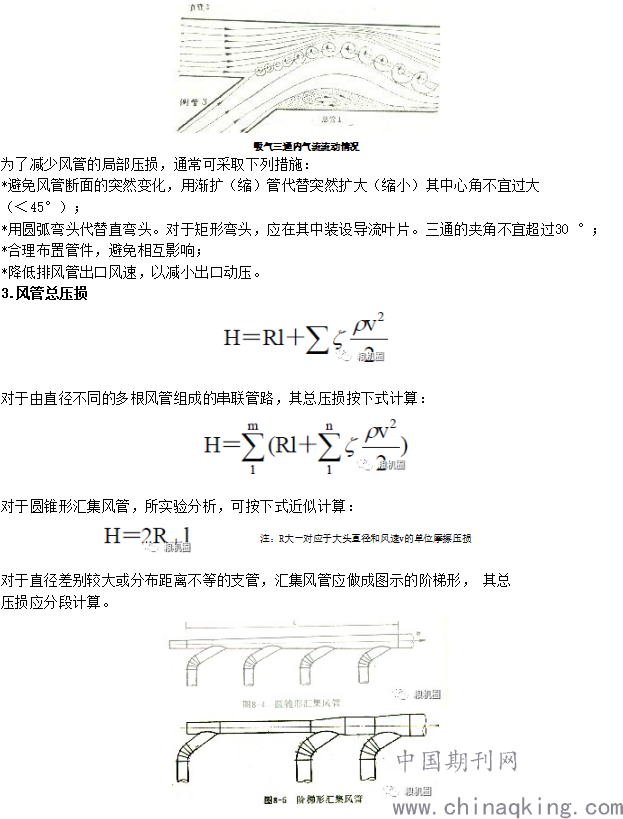

b、三通
使气流分流称压气三通，合流称吸气三通。
.png)

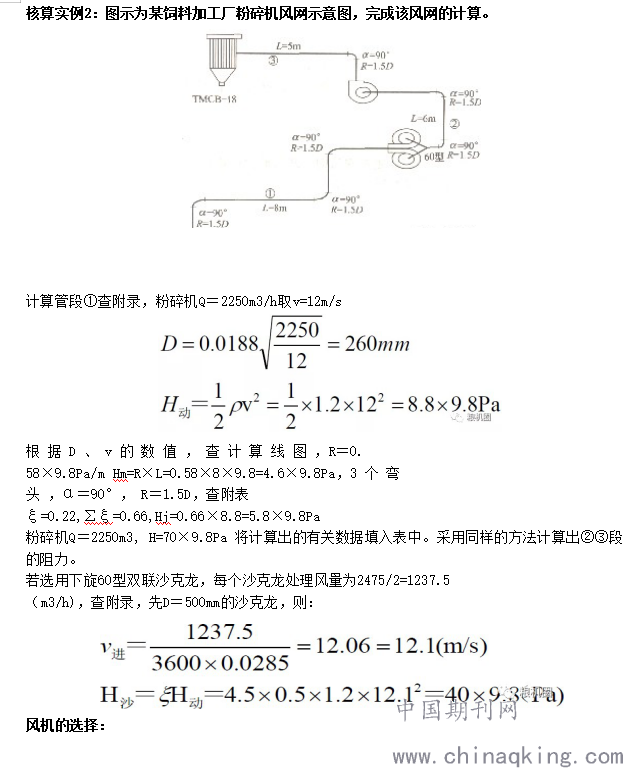

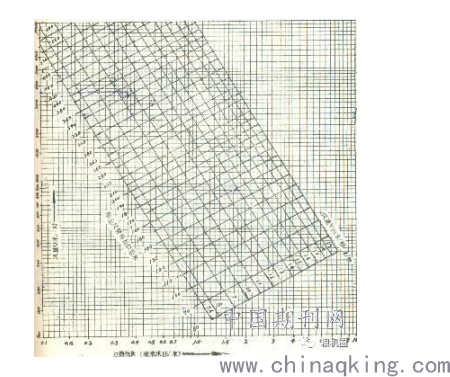

核算实例2：图示为某饲料加工厂粉碎机风网示意图，完成该风网的计算。
.png)
因 风 网 H ＝ 231.6×1.15 ＝ 266.34×9.8 （ Pa) ， 不 考 虑 风 机 的 余 量 ： Q 风 ＝ 2250 （ m3/h) ， 查 离 心 通 风 机 性 能 曲 线 图 。 选 择 6-23 № 6 风 机 n=2300r/min N=5.5kW 。
.png)
