景晓军
国网山西省电力公司运城供电公司 山西省运城市 044000
一、电压并列、切换、重动概念
（一）电压并列
两段母线，每段母线一台PT，当I段母PT因检修等原因需要退出运行，分段开关在合位，I段母线上的保护将继续运行，考虑到保护低压闭锁功能，失去I段母线电压的保护很可能发生误动。此时需要用II段母线电压代替I段母线的保护电压，这就是电压并列。电压并列是为了在某一段母线PT检修时，将两段母线置于并列运行状态，用另一条母线PT为该段母线上的设备提供电压；
（二）电压切换
双母接线时，某条线路运行在哪条母线上，二次就相应使用哪条母线PT的电压。当运行人员对一次隔离开关进行切换时，二次电压也要能自动切换，这就是电压切换，通过电压切换装置来实现。电压切换是为了在双母线接线下，使装置二次电压取哪条母线电压与一次实际运行方式相对应。主要用开关辅助触点实现切换。
（三）电压重动
使PT二次电压的有/无和压变一次的运行状态（投入/退出）保持对应关系，防止当PT一次退出运行而二次绕组向一次反送电，造成人身设备事故。电压重动是电压进入二次设备前必经的过程，主要是为了保证与PT一次运行状态一致。
二、电压切换回路原理
（一）电压切换回路
1. 单位置启动方式电压切换回路
.png)

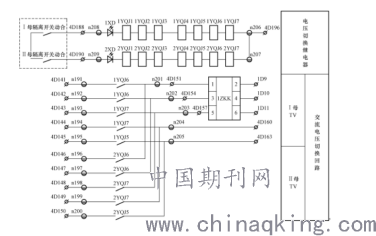

图1 单位置启动方式电压切换回路原理图
电压切换装置内包含两组电压切换继电器（1YQJ、2YQJ），分别对应两段母线电压。此电压切换装置集成于开关操作机构箱内，与保护装置共用一组电源。图1所示为以单位置电压切换装置为例的原理图。
当Ⅰ母隔离开关合上，辅助触点接通，1YQJ第一组继电器线圈得电，1YQJ常开触点闭合，此间隔运行于I母的指示灯亮（1XD），保护/测控/计量二次回路分别通过各自的空开（图中1ZKK为例）接入I母PT二次侧；
当Ⅰ母隔离开关合上时，第二组切换继电器2YQJ动作，保护/测控/计量装置接至Ⅱ母电压互感器。
以上为单位置启动方式电压切换回路，采用非自保持继电器，倒母线时，拉开母线刀闸，对应的二次触点断开，不会出现二次回路并列，避免了母联断开时，二次电压回路非等电位跨电压等级并列，避免造成二次回路/空开烧损。
2. 双位置启动方式电压切换回路
.png)

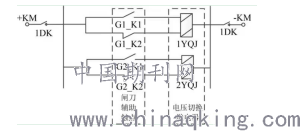

图2 双位置启动方式电压切换回路原理图
采用磁保持继电器，即使保护装置/电压切换回路失去直流电源，继电器仍能磁保持，电压采集仍正常。虽然可靠性告，但倒母线过程中，会短时出现二次电压回路并列，若此时母联断开，则可能会烧毁二次触点/空开。
三、电压并列、切换装置检查、调试方法
电压并列切换装置一般采用直插式结构，装置设有若干个完全独立的电压并列、切换插件，对各路电压进行并列和切换。装置的面板上一般包括汉字显示的信号指示灯，如Ⅰ母、Ⅱ母、并列等。
电压并列、切换、操作装置的调试主要包含以下内容：外观及接线检查、绝缘电阻测试、逆变电源检查、装置上电检查、逻辑回路调试、传动断路器试验、带负荷试验和办理工作结束。
1．装置外观及接线检查
装置整体做外观及接线检查，目的是检查装置在出厂运输以及现场安装过程中是否有损坏的地方，以及屏体接线是否与设计图纸相符，屏体安装布置是否满足技术协议要求等，以保证装置在通电前的完好性。具体检查内容如下：
（1）检查装置型号、参数与设计图纸是否一致，装置外观应清洁良好，无明显损坏及变形现象。
（2）检查屏柜及装置是否有螺丝松动，特别是电流回路的螺丝及连片，不允许有丝毫松动的情况。
（3）对照说明书，检查装置插件中的跳线是否正确。
（4）检查插件是否插紧。
（5）装置的端子排连接应可靠，且标号应清晰正确。
（6）切换开关、按钮等应操作灵活、手感良好。
（7）装置外部接线和标注应符合图纸的要求。
2．绝缘电阻测试
目的是检查备自投装置屏体内二次回路及装置的绝缘性能，试验前注意断开有关回路连线，防止高电压造成设备损坏。
（1）试验前准备工作如下：
1）装置所有插件在拔出状态。
2）屏上各压板置“投入”位置。
3）断开直流电源、交流电压等回路，并断开与其他装置的有关连线。
4）在屏端子排内侧分别短接交流电压回路端子、直流电源回路端子、跳闸和合闸回路端子、开关量输入回路端子、远动接口回路端子及信号回路端子。
（2）绝缘电阻检测。
1）分组回路绝缘电阻检测。用1000V绝缘电阻表分别测量各组回路间及各组回路对地的绝缘电阻（对开关量输入回路端子使用500V绝缘电阻表），绝缘电阻值均应大于10MΩ。
2）整个二次回路的绝缘电阻检测。在屏端子排处将所有电流、电压及直流回路的端子连接在一起，并将电流回路的接地点拆开，用1000V绝缘电阻表测量整个回路对地的绝缘电阻，其绝缘电阻应大于1.0MΩ。
3）部分检验时仅检测交流回路对地绝缘电阻。
3．装置上电检查
装置接通电源后，面板的指示灯应能正常显示，其中电压切换、电压并列装置应正确显示目前保护装置使用的电压互感器组别；操作装置应正确显示断路器位置等。
4．装置逻辑回路调试
.png)

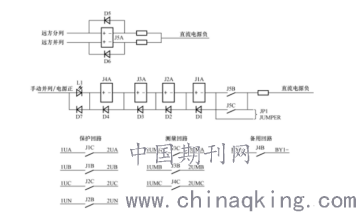

图3 电压并列原理原理图
（1）电压并列装置调试方法，如图3，若并列输入回路是保持回路，当手并端子接通正电时，图中所示的触点J1C、J2C、J3C、J4C、J1B、J2B、J3B、J4B闭合，用万用表测量相应输出端子应导通；当手并端子断开正电时，上述相应触点断开。
若并列输入回路不是保持回路，如采用远方并列，先把JP1短接线焊下来，手并/正电源端子接通正电。当远方并列时，远方并列端子接通正电，触点J1C、J2C、J3C、J4C、J1B、J2B、J3B、J4B闭合，用万用表测量相应输出触点应导通；当远方分列时，远方分列触点接通正电，上述相应触点应断开。
（2）电压切换装置调试。电压切换装置逻辑回路调试如图1所示。
当Ⅰ母隔离开关端子接通正电时，1YQJ继电器励磁，用万用表测量1YQJ的相应触点应导通；
当Ⅱ母隔离开关端子接通正电时，2YQJ继电器励磁，用万用表测量2YQJ的相应触点应导通。
5．断路器传动试验
做操作箱和断路器连接传动试验，可用人工短接跳闸触点的方法。传动项目包含A、B、C分相跳闸、ABC三相跳闸、重合闸等，检验断路器是否正确动作，操作装置相关信号表示是否正确。做这项试验时，要注意跳、合闸回路电流的匹配，操作回路的防跳和断路器本体机构的防跳只能二取一。
6．带负荷试验
装置本体及断路器传动试验全部结束后，将装置的交流接线恢复正常，通入实际的系统电压和负荷电流，用万用表和相位表检测装置的电压、电流相序、相位和数值，确定接线的正确性
四、常见故障及影响
若电压切换回路故障，导致倒母线时电压未正常切换，影响保护、测控、计量装置的电压采集，可能会有以下影响
1. 距离保护、复压闭锁过流保护复压开放，有可能造成保护误动；
2. 影响计量设备的电量采集准确性；
3. 影响电压监测，影响电压合格率。
