朱 健 郑丹帅 李志斌
青海发投碱业有限公司 青海 德令哈 817099
摘要：我厂400V低压开关柜是可抽出式组开关柜，可抽出式成套开关柜是防护等级较高的封闭型成套开关柜，分为主盘和可抽出单元。由于400v低压抽屉式开关柜具有安全性高、体积小、消缺维护灵活、内部元件结构紧凑、具备防电弧能力、动力电缆排列有序等特点，所以广泛应用于发电厂、变电站工厂等。但在长期运行维护中，其不足之处也日渐明显，主要体现在：操作机构易卡涩、开关操作频繁易变形、机构闭锁过于繁锁且不可靠；抽屉式开关推入时缺少导向及缓冲设计，容易出现触头座绝缘损坏并造成三相短路接地；二次插把对接头容易损坏，易造成对接不成功；开关柜内部绝缘龟裂；引线部分受力不均匀，绝缘结构受损等。
关键词：青海发投碱；石灰配；电配柜；改进
一、设计中存在的缺陷
(一)功能结构上的缺陷装置的基本柜架是组合式装配结构形式，封板采用敷铝锌或冷轧钢板通过六角螺栓紧固连接的封闭式柜体，在开关体柜内进行了分隔室处理。该结构存在几个问题：
（1）日常巡视无法对设备进行监视。
（2）无法了解柜内设备运行状态、工作位置。
（3）无法判断接触器温升、绝缘状态等一些预见故障。
(二)装配中存在的问题
抽屉式开关内的空气断路器采用横向安装，该安装方式不符合低压配电设计规范和生产厂家安装要求。断路器的横向安装存在以下缺陷：
（1）在当断路器内空气凝露、触头发热掉下碎件及灰尘时容易发生断路器短路。
（2）断路器在分闸和合闸过程中由于自重触头嗤合不到位出现接触不良，削弱了载流能力，严重的会造成触头发热烧毁。
（3）二次保护脱扣装置也会由于机械摩擦力增大导致吸合力矩不足出现卡涩。
（三）受令操作开关经常出现卡阻现象开关操作受令装置结构主要有两种：
（1）联锁与断路器操作组成独立整体结构，锁定点位于底部导向件中。该结构所连接零部件多而且功能复杂，要求的尺寸精度高，比较容易出现操作卡阻。
（2）采用弧制钢板舌片与锁定钢条连杆在开关柜两侧进行抽屉单元柜锁定方式。这种工艺结构简单，出现卡阻的概率较低。操作机构的卡阻容易出现触头座绝缘损坏，造成三相短路接地；二次插把对接头容易损坏，易造成对接不成功等故障。
(四)一次主电路触头存在接触不良的弊端抽屉式开关与后底板是通过插头插座形式连接，该连接方式使得接触电阻比常规面板形的固定连接有明显增大。日常运行中容易发生低压开关柜一次主电路接触不良故障，主要原因有：
（1）由于该功能单元经静|生插拨出现松动造成触头紧固压力不足，导电性能变差；
（2）触头上积累尘埃，裸露触头在空气中形成的金属氧化物及灼伤留下的碳化物，会引起触头间的接触电阻增大．触头发热；
（3）开关柜一次隔离插件采用插针式触头和鸭舌型固定底座，以冷挤压端头形式组成一次主电路。该结构材料使用于小电流动力配电，对功率较大的拖动控制显得有明显过流，能力不足。
二，石灰配电室配电柜存在的隐患
（一）经过常年的使用和维修，我石灰配电室抽屉柜有部分抽屉机构损坏，无法合闸。
（二）有部分抽屉插件损坏，造成送电缺项或者控制回路无法控制等。
（三）一次侧绝缘防护不到位，缺少防护板，电缆绝缘老化，存在安全隐患。
（四）二次侧因产品质量有部分段子氧化，受力不均用会出现碎裂短路等。
（五）柜内电气运行情况均无法检测，无法通过温度测量、直接观察等手段预防电流过大而引起的故障。
（六）灰尘，石灰配电室灰尘大，抽屉柜内无法因结构问题积灰严重。
（七）抽屉柜配件无法采购到标准件，维护工作量大。
三，整改内容5
（一）机构损坏的抽屉柜集中组合维修恢复。
（二）插件损害的通过绝缘铜母排直接引出利用抽屉框架，安装安装板，断路器直接安装在安装板上，柜门改造成合页式柜门。
（三）一次回路从新套装绝缘套管，分支母线套装绝缘套管及绝缘板隔离。
（四）二次侧段子跟换，二次插件损坏的用二次线直接引出。
（五）制作统一标识牌，完善配电柜管理制度。

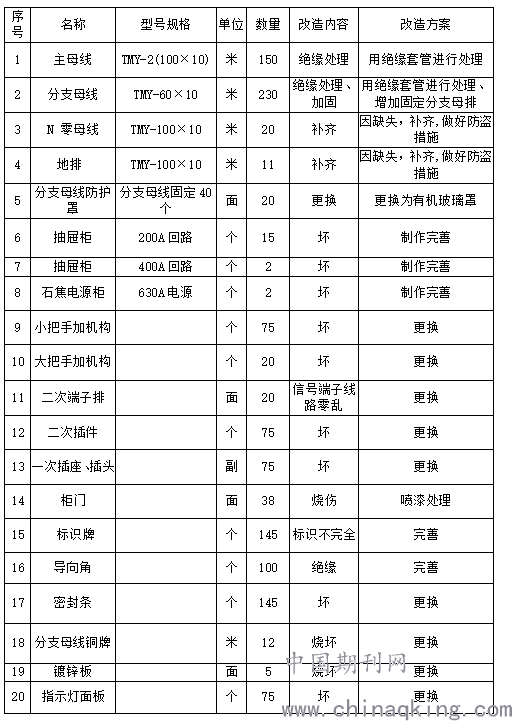

整改清单如下：
.png)
通过本次整改使得石灰配电室的一些机械故障及硬件故障得意排查及维护，解决了有些回路因无配件而无法投入运行的局面，增加绝缘套管及绝缘隔板加强电气绝缘强度，消除人员安全隐患。通过整改排查设备运行隐患及安全隐患。
因抽屉柜无法打开柜门进行检测与测量，未来配电室配电柜改造方向为抽屉加装可检测设备开关位置状态、设备运行电流、通过通讯方式避免二次插件故障等方面，通过分散的集中控制监测方式来管理和维护配电室的安全可靠。
四、总结
低压抽屉式开关柜因其为低压系统，故障缺陷易被忽略，造成设备隐患，甚至事故。从根本上解决设计的不合理，可以提高设备安全稳定运行，降低缺陷发生率，杜绝因绝缘损坏造成的短路事故，让操作方便动作灵活可靠，为运行操作节约时间。相信通过改进，低压开关的故障也将越来越少，从而为设备的安全、可靠、稳定运行提供有力保障。通过本次改造，在使用产品时应注重产品质量，检查产品装配的合理性，第一以人员安全防护为主，第二以设备绝缘为出发。预防为主，提前排查，隔绝设备隐患及安全隐患。
