摘要：近几年，电力从业人员深刻认识到变电二次设备硬压板防误操作与状态监测重要性，进行了大量智能化研究和尝试。见诸现有文献和实践方案主要有：①分别在压板和屏柜本体上配置反光涂层和发光源，通过光电检测原理实现压板状态检测，但会受外部光源的影响，可靠性差；②在二次硬压板上安装五防锁，操作繁琐，可行性差；③基于外设辅助触点的变电站出口压板信息状态监测系统设计，非电量接触，安全性高，但直观性差，只能将出口压板信息上送到后台机，无法实现全局布控，起不到防误操作效果。
关键词：变电站；二次硬压板；防误操作
引言
当前电力工作人员需要提高重视，积极应对变电站电力作业中出现的变电运行倒闸作业误操作，从而改善电力质量。电力企业重视自身建设，做好输配电工作，确保电力工作能够有序进行，切实保障区域电网自身安全。只有从变电运行误操作中深入发掘内在原因，做好应对措施，才能够为电力企业自身可持续发展做出巨大贡献。
1防误操作报警回路
在二次硬压板连片上用绝缘材料连接一导体，作为辅助接点，一经操作压板，压板位置变动，辅助接点接通或断开报警回路，报警器导通或被短路。此报警回路、接点与保护压板连片、保护装置回路间无电气连接，保护装置与压板间无寄生回路，不会导致保护装置误动作。二次设备硬压板投退原则一般为：停电时，先操作出口压板，后操作功能压板；送电时，先操作功能压板，后操作出口压板。将所有出口硬压板辅助接点串联，然后与报警器并联，将所有功能硬压板辅助接点与报警器和报警器电源并联。若停电时，先操作功能压板，报警器导通，警铃响，运维人员可立即发现操作顺序有误，中止操作；若先操作完所有出口压板，则报警器被短路，再操作功能压板时，操作顺序正确，不会报警。若送电时，先操作功能压板，此时出口压板未操作，报警器在短路状态，不会报警，若误操作出口压板，则报警器短路回路断开，报警器回路导通，警铃响，运维人员可立即发现操作顺序有误，中止操作；若先操作完所有功能压板，则报警器回路断开，再操作出口压板时，操作顺序正确，不会报警。实时报警，防误操作可靠性强。报警回路实例图见图1。
.png)
2变电运行倒闸作业误操作的原因分析
对变电运行倒闸作业误操作中的原因进行分析，可以发现当前误操作的原因可以分为两类，分别是设备技术问题与操作人员自身问题。其中设备技术问题主要包含两种：①电力工作人员在进行变电倒闸操作的时候，并没有按照作业规定的要求，违章作业，给变电站设备安全运行带来了较大的影响；②作业人员对于防误解锁钥匙的管理工作不严谨，在日常工作中，技术人员、操作人员擅自使用万能解锁钥匙，严重影响到电力设备的维护工作，给倒闸误操作问题带来安全隐患。操作人员的自身问题涵盖的内容较多。在日常工作中，如果运维人员自身专业技能不够扎实，会给电力设备运行维护工作带来较大的安全隐患；自身责任意识不强，在施工作业中，会出现误操作，引发一系列电力事故，严重影响到电力设备的运行。电力企业管理人员对当前变电运行倒闸作业误操作现象进行了分析，总结出了三点操作人员容易出现的问题：①运维班管辖十几个变电所，涵盖了220kV、110kV、35kV、20kV、10kV电压等级的设备，设备各种厂家型号非常多，智能新设备的不断应用，对操作人员的技术水平、业务素质提出了更高的要求；②操作人员对操作前的预演，流于形式，对操作过程的危险点没有进行危险点辨识，没有正确使用合格的安全检查工具；③班组的基础管理还存在漏洞，现场的一两次设备命名编号标识不清，典型操作票与现场不符，有错误。操作人员没有按照整体作业的要求开展核对与检查工作。
3压板位置监测指示灯回路

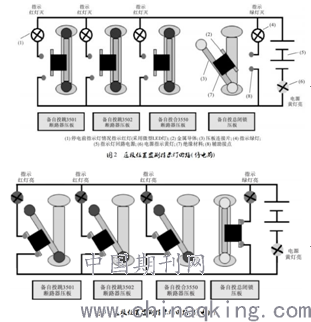

以二次设备硬压板固定运行方式投退位置为基准，在压板连片上用绝缘材料连接另一导体，作为辅助接点，一经操作压板，压板位置变动，相应指示灯回路接通或断开，连接指示灯亮或灭。此指示灯回路导通原理与上述报警回路导通原理相同，不会导致保护装置误动作。停电时，常投压板一经退出，设计提示红灯亮，正常时灯灭；常退压板一经投入，设计提示绿灯亮，正常时灯灭；电源指示黄灯正常运行时亮。送电时恢复压板位置，相应指示灯亮灭情况恢复停电前状态，通常情况下设计指示灯全灭。若发生停、送电前后压板位置不一致误操作，则相应指示灯显示红灯亮或绿灯亮，正在倒闸操作的运维人员可立即发现异常。直观性强，防误操作可靠性强。指示灯回路实例图如图2、3所示。
.png)
4变电运行倒闸作业误操作防范与预控策略研究
4.1强化逻辑压板的管理
变频器验收时，应在第二个设备中定义各种逻辑压板，以确保逻辑压板的设置可靠、可用、清晰、准确。验收过程主要包括三个步骤：设计清单制造商验收各个逻辑压板的基本功能；根据列表对各个逻辑压板的实际功能进行仿真。根据逻辑层压板的工作方式，工人确定了逻辑层压板的规则，创建了层压板叠层工作流，并设计了相应的表格。
4.2更好地审计和违反章、锁止和准备金管理
为更好地防范发电厂的倒塌，还应注意加强审计和违规行为的控制和监督委员会，锁定和返还层压板。必须就“三重评估”、违反章管理、现场监督等方面进行检查和侵害行为，以确保票证的准确性，车间和运输层的检查必须充分发挥作用。在现场监测整个过程时，必须遵守严格的标准，并确保监督职能的适当履行和操作行为的正确性。停电监控主任必须在实践中严格执行，以便在现场实现受控和受控的安全管理。此外，规范做法也很重要，如违规管理、对现场违规行为的有针对性控制、记录监测的实施、车间定期组织审计等。在强化的误锁管理实践中，有必要有针对性地操作“5er断路器”，实现“5er保护”系统的规范化，定义“5er防御”系统的逻辑要求，电气锁定，机械锁。5.还要求严格减少管理，确保严格执行关键管理条例，以减少安全事故的发生，办法是为每个门和门建立5个保护逻辑，确保严格执行批准逻辑5保护程序，并防止随意取消5个保护措施；为了加强层压板返回程序，必须关闭第二个附加费，明确规定操作过程中涉及的关闭操作，方法是在第二个软硬桌子的基础上有针对性地编写小字典，以支持车票的填写此外，将实际现场位置与小词典中的位置进行比较至关重要，并确保在对二级设备进行全面、有针对性的检查操作的基础上进行月度规划，以确保正确的静止协议。
4.3制定变电运行误操作的事故预案
当前电力企业发展中，需要增强变电工作人员的心理素质，加强对作业人员的培训工作，从而引导作业人员在出现误操作之后，及时展开事故处理工作。在变电运行倒闸作业误操作中，需要技术人员重视对于自身保护工作，针对可能出现的问题，制定有效的应对方案，做好防范与预控措施，从而提高当前工作质量。在变电站日常工作中，技术人员需要重视对电力设备的维护工作，根据上级部门的调度指令，及时制定操作票，并且安排作业人员进行现场操作。技术人员重视对企业管理人员制定的不同种类的事故预案的学习工作，能够在事故发生之后，按照事故预案的要求，有序展开作业维护工作，从而降低电力企业自身的损失。现阶段电力企业制定的预案主要包含：变电站事故全停应急处理预案与重大自然灾害应急处理预案。
结束语
可进一步研究实时采集现场保护硬压板状态信息的智能系统，增加信息采集模块，编程处理，将压板位置监测信息实现集中采集，统一管理，通过变电站综合自动化系统与调度数据网传至调度监控，实现保护装置二次硬压板操作、管理由调度同时监督，进一步确保运行人员二次硬压板操作准确性。
