武静
中国建筑技术集团有限公司（智能化部） 北京 100013
摘要：视频监控系统存储形式较多，小型项目存储直接利用网络硬盘录像机存储，摄像机数量多的话往往会采用磁盘阵列进行存储，为了保障数据的安全性常规做法是采用Raid5方式进行存储。
关键词：Raid5存储；
1 什么是Raid
1.1 Raid是什么
磁盘阵列（Redundant Arrays of Independent Disks，RAID）， “独立冗余磁盘阵列”之意。Raid主要目的是保障存储数据的安全和稳定性。
1.2 常用Raid等级划分

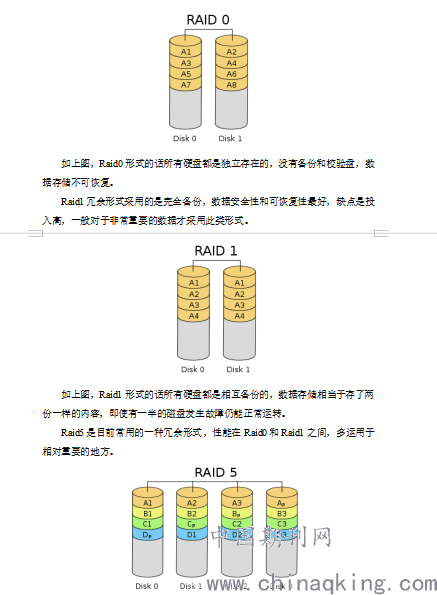

Raid等级划分较多，目前视频监控系统业内常用的有Raid0、Raid1、 Raid5。其中Raid0不能提供数据冗余和保护，是一种低成本的数据保存的技术，一旦存储硬盘损耗，之前存储的数据将无法恢复，一般用在对数据安全性不高的地方。
.png)
如上图，Raid5形式的话至少需要3块硬盘才能实现，两块做存储，一块做校验和备份。此种做法优点是兼顾了成本费用和安全性进行综合考虑了，缺点是不能同时出现2块硬盘损坏，当有一块硬盘损坏时需要人员及时更换新硬盘，要不然会严重影响系统运行性能。
2 视频监控系统Raid5运用分析
我们做视频监控系统常用的是Raid5，但是因为目前国家没有一套关于Raid选用的规范，造成各个厂家的做法杂乱不一；
根据多年行业经验及和目前主流厂家沟通后对目前视频监控系统行业内Raid5的做法进行总结分析。
目前各主流厂家都可以做，且安全性最高的做法是Raid5一组最少3块盘（1有效盘+1校验盘+1热备盘），行业内一般按照12块盘（10有效盘+1校验盘+1热备盘），超过12块盘分2组做RAID5；

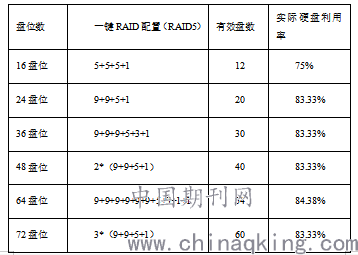

以16盘位磁盘阵列为例：
方式一：2组*（6有效盘+1校验盘+1热备盘）=12有效盘+2校验盘+2热备盘，也可以只用一块盘做热备盘，13块有效盘+2校验盘+1热备盘；每组Raid支持一块硬盘损坏不丢数据。
方式二：7（6块有效+1块冗余）+8（7块有效+1块冗余）+1（热备）=13块有效 +3块冗余；每组Raid支持一块硬盘损坏不丢数据。
方式三：5（4有效盘+1校验盘）+5（4有效盘+1校验盘）+5（4有效盘+1校验盘）+1热备盘=12有效盘+3校验盘+1热备盘；每组Raid支持一块硬盘损坏不丢数据。
方式四：常说的N-1模式，15有效盘+1校验盘，支持一块硬盘损坏不丢数据，此种方式较有争议性，各个厂家的做法也不一样，有的支持有的不支持此种做法，在项目资金很紧张的情况下可以考虑选用此种方式，不过前提是和所选用品牌厂家进行沟通，以免出现纠纷。
.png)
3 视频监控运用Raid的注意事项
首先根据项目造价和安全性考虑，在满足存储时间的范围内选用最优的方案去实现Raid；其次，不同厂家做法不一样，在选用Raid5分组的时候和所选用的厂家进行沟通，确认有无问题。第三，选用硬盘应该大小和转速一致的，选用企业级硬盘还是监控级硬盘，硬盘系列和型号有无要求也要提前和厂家沟通，特别是进口产品磁盘阵列就比较挑硬盘。
4 结束语
金融行业的数据中心视频监控系统存储时间长，硬盘容量大，特别是在现有规范不完善的情况下选用适合自己的最佳Raid存储方案，可以规避项目实施后业主反映存储时间不够或存储硬盘损坏数据无法恢复的情况发生。
参考文献
[1] 《大学计算机基础》编写组编写．大学计算机基础：中国铁道出版社，2015.09：第297页
[2]《网络电视工程技术规范》GB/T 51252-2017第4页
