Ф65mm圆钢孔型设计

发表时间:2021/1/5   来源:《科学与技术》2020年27期   作者:郭强 吉文虎 贺创波
[导读] 棒材作为小型材的重要组成部分,在我国的钢铁生产中占有重要的地位
        郭强   吉文虎   贺创波
        陕西龙门钢铁有限责任公司  陕西韩城  715400
        摘  要:棒材作为小型材的重要组成部分,在我国的钢铁生产中占有重要的地位,尤其在近几年的城市建设以及房地产开发的热潮中,棒材的使用量在钢铁材料中占有很大比例。近年来,我国大多数棒材厂都进行生产线的改造,使生产设备和工艺更能满足生产需求。
        本设计的棒材生产车间采用150×150mm连铸方坯,经过选定孔型系统及孔型设计方法,分配各道次延伸系数,计算各道断面面积,轧制速度、轧制温度、轧制力及轧制力矩等,生产出Ф65mm的圆钢。

关键词: 棒材;圆钢;生产工艺;孔型设计
1、各道次轧件尺寸及孔型尺寸计算

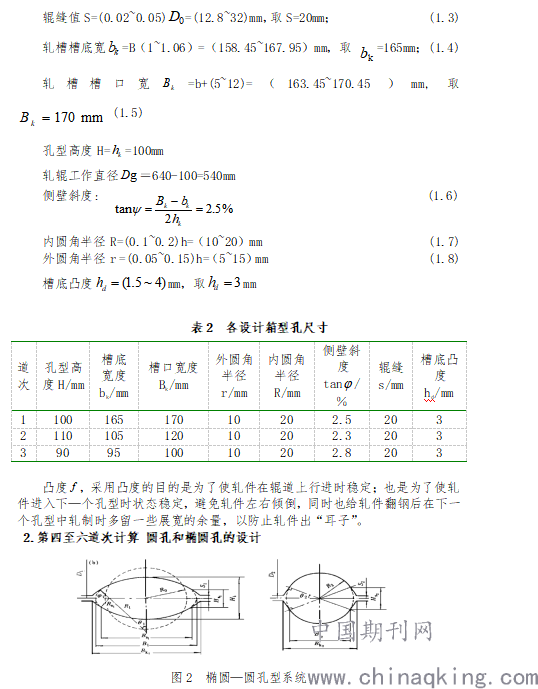

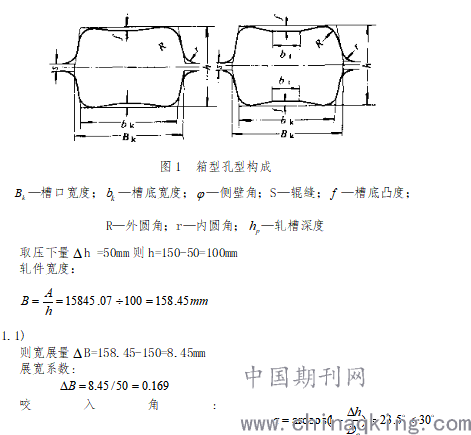

1.1第一至三道次  箱型孔型计算


        因此可以咬入。
        孔型尺寸:

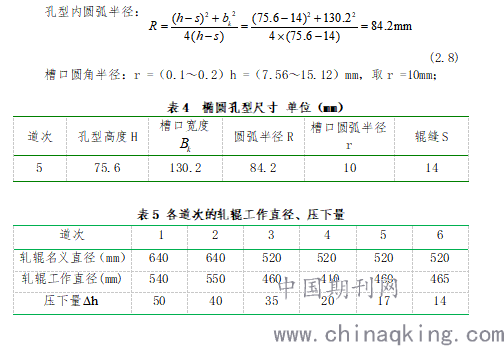

        孔型内圆弧半径:
                                                                    (2.8)
