浅谈沥青混凝土路面检查井 井圈加固和井盖一次安装固定施工方法

发表时间:2021/1/7   来源:《基层建设》2020年第25期   作者:李金柱
[导读] 摘要:城市新建道路中沥青混凝土路面以优越的性能,良好的行车舒适性,在道路的建设中得到广泛的应用。
        北京建工路桥集团有限公司  北京  100020
        摘要:城市新建道路中沥青混凝土路面以优越的性能,良好的行车舒适性,在道路的建设中得到广泛的应用。由于在新建道路范围内有规划专业管线随道路建设,各专业管线每隔一定距离需设置检查井。然而检查井的存在,经常会伴有井周沉降、周边开裂、路面破损、井盖松动、异响等病害,影响道路的行车舒适性和车辆为躲避井周沉降而引起的行车安全性,同时也增大道路维修费用。本文介绍了通过现浇钢筋混凝土井圈加固和井盖一次安装固定的施工方法,有效的解决了上述病害,提高了行车舒适性和安全性,减少了道路维修费用。
        关键词:检查井;井圈加固;井盖安装;施工方法
        引言:近年来,沥青混凝土道路检查井周边的沉降、开裂、破损及井盖松动、异响是目前普遍存在的质量通病,无论井盖结构是何种形式,都未能避免。根据调查显示,95%以上的检查井周边沉降、路面开裂、路面破损的范围为井盖周边为10~35cm范围内。井盖松动、异响也是在井盖安装环节出现了缺陷,才会造成此问题。本文通过对检查井井筒位置加设现浇钢筋混凝土井圈和井盖一次安装固定的施工方法进行详细阐述,来有效的解决了上述病害。
        一、城市道路检查井井圈加固和井盖一次安装固定施工操作工艺
        (1)将检查井井筒高度施工至底基层顶高度,并用全站仪测量井中坐标,方便下道工序覆盖后,准确找出位置进行反挖。
        (2)在井口处覆盖钢板,进行路面基层、面层的施工。
        (3)以检查井井中为圆心,进行反挖,挖至底基层顶。
        (4)分隔层(100mm厚聚苯板)安装及基底找平层施工
        (5)进行井圈钢筋笼预制及安装。
        (6)采用槽钢悬吊检查井井座并准确就位。
        (7)选用易拆卸、易组拼的木制模板支搭井筒内模。
        (8)浇筑井圈混凝土基座,表面拉毛处理,且养生7天。
        (9)进行沥青混凝土面层摊铺施工。

        井周加固及井盖安装图
        二、施工方法
        1、检查井周边沥青混凝面层、基层反挖施工
        为保证检查井周边道路基层、面层碾压密实一次成型,采用井口盖钢板整体摊铺道路基层、面层。井周边沥青混凝面层、基层进行反挖处理。在已摊铺好的沥青混凝土面层上准确定位出检查井井中心,以井中为圆心,半径为b+Φ/2,采用小型铣刨机对中面层沥青混凝土铣刨并清理。向内收30cm进行下面层沥青混凝土铣刨并清理。上、下基层由人工采用风镐破除至底基层顶,清理干净并保证基底坚实。
        反挖宽度b尺寸表
        2、分隔层施工及基底找平层浇筑
        分隔层通过受力转移,实现井圈与井筒脱离,外力作用通过井圈以及井圈底座可将大部分路面荷载传递到路面基层结构。施工前,安排材料人员对购进的100mm厚的聚苯板质量进行严格把关,不符合质量要求的材料坚决不准使用。由专人在聚苯板上放样出井筒形状,切割并拼装完整。选派专人对聚苯板的安装进行过程控制,对安装质量进行严格验收。验收合格后,浇筑100mm厚C15混凝土找平层。
        3、井圈钢筋笼预制与安装
        根据钢筋结构设计图的几何尺寸及钢筋规格在钢筋加工厂下料,制作其箍筋及平面圆形筋进行绑扎及焊接,整体成型,整体运至施工现场进行安装;钢筋井圈安装就位后,由施工单位质量检测人员进行检查验收,由测量人员复核高程,确保质量合格位置准确。
        4、模板安装及爬梯安装
        针对井筒成型质量不好、爬梯安装不能一次到位等问题,采用灵活、可调节性强的胶合板,中间设有木骨架支撑,保证了模板的刚度。对于井口浇筑与第一步踏步冲突的问题,设计可自由拆卸的插板,可方便调节踏步的高度及安装位置。施工中派专人进行现场指挥,确保模板位置准确、支设牢固,不露浆。
        5、悬吊安装检查井井座

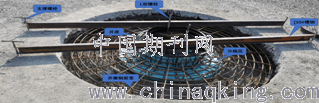

        选用两根[10#槽钢,每根长度为3.3m,在槽钢中间位置焊接两根L型螺栓,起悬挂,自由调节井座高程及横坡作用。在槽钢两端焊接螺栓,起调节井盖纵坡及支撑作用。先在中面层沥青砼上摆放槽钢,固定牢固,将铸铁井座悬吊于L型螺栓上。根据道路设计高程、纵横坡调整井盖高层及纵横坡。

        井盖的安装方向:应将检查井盖的铰接端平行安装在与车辆前进相反的方向,使车轮碾过铰接端到达开启端时,不因铰接端翘起引起振动响声。同时将三个螺栓的长度要求厂家加长50mm,以增大螺栓与混凝土的锚固力,使井座固定的更加牢固。
        6、现浇井圈混凝土
        选用C30混凝土浇筑,浇筑过程中派专人指挥,控制好混凝土的浇筑速度,并振捣均匀,避免漏振、过振,尤其是将井座底振捣密实填充饱满。浇筑的同时,质控人员时刻关注检查井盖不得移动,测量人员进行位置、高程、纵、横坡的控制,避免发生偏差。
        7、铺土工格栅及面层沥青混凝土
        在现浇井圈与基层交接面铺筑1m宽双向土工格栅。铺设时应拉直、平顺,紧贴下承层。由于井周铺筑沥青混凝土面积较小,摊铺机无法摊铺,因此采用人工摊铺找平。先铺装沥青混凝土下面层,采用小型压路机沿井外圈向内不断延伸碾压,直至碾压完成,期间边角处,井座肋角处采用人工夯实,满足沥青混凝土压实度要求。待其下面层沥青混凝土施工完成后,洒布粘层油,同上述方法施工中面层沥青混凝土,井周表面层与机动车道表面层整体铺装。
        三、取得的效果
        1、井周沉降得到有效的控制。由于增加了现浇混凝土井圈,井盖承受的外力传递到混凝土井圈,增大受力面积,使受力均匀。同时设置了分隔层,实现井圈与井筒脱离,外力作用通过现浇混凝土井圈将大部分路面荷载传递到道路基层。使井圈与四周柔性路面结构形成一个有机的整体,避免不均匀沉陷。
        2、井周路面开裂现象明显减少。由于井圈直接浇筑在井盖周围具有很好的承载强度,而沥青混凝土面层与混凝土井圈又具有很好的结合性和牢固性。其界面交接处均设置1m宽双向土工格栅,防止反射裂缝。沥青中、下面层有效的将接缝错开300mm,使其沥青面层搭接的整体性更好。
        3、井盖倾斜松动得到有效控制。在混凝土井圈浇筑前先将井座悬吊安装就位,使井座与现浇混凝土井圈一体浇筑,使井座整体嵌入混凝土井圈中。同时三条固定井座的螺栓加长,增加了螺栓锚固力,使井盖倾斜松动得到有效控制。
        4、井盖异响得到控制。由于检查井周边路面与相邻路面的面层结构是整体摊铺一次碾压成型,具有路面衔接平顺,车辆行驶噪声小的特点。检查井盖的铰接端平行安装在与车辆前进相反的方向,使车轮碾过铰接端到达开启端时,不因铰接端翘起引起振动响声。
        四、结束语
        城市道路中检查井在道路中占据着重要的位置,井周加固是解决检查井病害的有效措施,科学严谨的把控每一道工序,是井周加固的质量保证。在实践应用中证明,通过运用现浇钢筋混凝土井圈加固和井盖一次安装固定的方法,能有效的解决周边沉降、周边路面开裂、路面破损、井盖异响、井盖错位倾斜等病害。提高行车舒适性和安全性,减少道路维修费用。为城市道路建设、交通服务功能保驾护航。
        参考文献:
        [1]孟凡韧.浅谈市政道路检查井井盖施工工艺[J].工程技术与管理,2019,003(005):P.61-64.
        [2]王长在.浅谈呼和浩特市沥青混凝土路面检查井安装方法[J].科技研究,2010,1-0085-01.
        [3]李记军,杨秋浩.城市道路检查井盖通病防治——法兰盘井盖加固安装工艺[J].科技资讯,2012,000(023):52-52.
        [4]沈美鸿.城市道路井盖安装施工工艺及质量控制[J].中小企业管理与科技(下旬刊),2010,01(No.240):95-96.
