刘川
云南电网有限责任昭通水富供电局 云南省昭通市水富市 657800
摘要：10千伏配电变压器故障是造成配网故障的主要原因。当变压器发生损坏时，不仅仅会加剧企业管理成本支出，还会影响正常的用电需求。因此，本文主要结合实际案例，分析10千伏配电变压器主要故障类型及故障处理措施，以备后续参考。
关键词：10千伏配电变压器；故障案例分析；处理措施
10千伏配电变压器故障案例分析处理为后续工作展开提供了宝贵经验，企业与工作人员借助故障数据不断积累经验，最大化避免故障发生。针对故障成因、类型及后果形成完善认知，并制定详细的故障解决方案、事故应急方案，保障配电变压器安全稳定运行。因此，本文针对以上问题，探讨10千伏配电变压器故障案例分析与处理。
一、10千伏配电变压器常见故障分析
（一）设备温度异常
在设备功能正常运转中，如果发现运行温度高于正常温度，便可以初步判断为设备温度异常。造成变压器设备温度异常的原因主要有以下4点：（1）部分设备制造工艺不达标，绕组部分出现绝缘受损，从而造成故障隐患；（2）处于不同地区的设备运行，由于用电需求差异，便会出现长期过载问题。再加之设备所处环境下无法得到合理散热，从而加剧整体绝缘材料破坏。期间，如果有杂物混入到绕组内，便极容易导致整体线路出现短路，并在短路下造成局部温度持续升高，从而破坏绕组元件；（3）当设备出现不正常温度变化时，绝缘材料便会在高温影响下膨胀，从而给设备油道造成堵塞，出现过热问题；（4）部分绝缘油材料由于存在质量问题，也会对绕组的整体环境产生负面影响。
（二）变压器过负荷
变压器过负载问题主要体现在以下2个方面：（1）伴随我国经济的整体上升，以及城市化进程的加速，我国整体用电需求始终处于不断上涨阶段，这便给配电变压器造成了较大压力，使其出现了额外的负载，并在长期额外负载的影响下，破坏了设备运行原有的稳定性；（2）结合不同季节、不同时间，用电量需求会出现明显差异。处于高峰阶段时，变压器同样会出现过载运行问题。但短时的过载并不会给变压器带来较大影响，若长期处于过载状态，则会加剧绝缘系统破坏，埋下故障隐患。
（三）高压保护不当
高压作为城市电网运行的基础电力系统，在实际运行中一些检修人员为避免重复性地熔丝更换，通常会使用导线来对其进行替代。导线的应用虽然能够帮助电力企业减少电力运行成本，但是如果发生了短路或低压过载问题时，是无法起到保护作用的，从而给配电变压器埋下了安全隐患。很多时候都是在已经发生破坏后，才被发现，反而加剧了企业的经济损失，也给后续的维修工作带来了很大困难。
二、10千伏配电变压器故障处理措施
（一）提高操作人员专业能力
针对10千伏变压器故障问题，电力企业须在值班人员上岗前首先做好培训工作，结合理论知识和实际操作能力组织人员进行系统化学习。值班人员掌握电气设备运行中的实际情况及操作细则，并针对常见故障问题形成初步了解，学习常见故障问题的解决方法。在10千伏变压器故障中，由于人员处理不到位，往往容易造成变压器二次故障，加重问题处理难度，加剧企业经济损失。电力企业需制定完善的责任体系，制作工作手册，明确变压器故障处理标准和故障处理流程，确保人员操作规范，保障设备平稳安全运行。
（二）开展日常维护
电力设备经常在高温且强磁场环境下运行，极容易受环境影响出现故障。因此，须定期对电力设备进行维护，结合设备在运行中的实际情况、运行中的成本支出及设备功能设计具体的维护方案。并对维护的时间进行进一步细化，要保证至少半年到一年一次的检修。
（三）精益化设备巡视
10千伏配电变压器故障处理需要确保设备管理制度完善，应进一步落实设备巡视工作，妥善处理雷雨风雪等恶劣气候的设备管理。当发生暴雪天气时，巡视人员应当首先对电气设备导线进行结冰检查，查看电气设备是否出现放电、爬弧、电晕、接点发热等问题；当发生雷雨天气时，主要对避雷针、避雷器情况及地下线路连接情况进行检查，并做好相应记录。期间，如果发现问题，应当及时制定应急处理方案，若不能处理，则要及时上报上级部门，待上级部门指示做出应对；当发生大风天气时，须着重关注室外设备的巡视，避免异物悬挂在室外设备上。同时，及时检查导线材料，观察导线材料是否出现脱落问题。
三、10千伏配电变压器故障案例分析
（一）初步判断
借助智能配电运行监控平台，持续性从各个用电信息采集系统进行各台区电流、电压数据信息调取，协助工作人员开展各台区负荷监控工作。本次故障中，智能配电网运行监控平台所反映的故障前负荷监控曲线，并未出现过载负荷问题，故判断为设备内部故障。
（二）吊芯检查
10千伏配电变压器故障原因较多，形式明显多变化。为有效定位故障原因，提供更直观、准确、深层次的数据信息，工作人员特对变压器进行吊芯检查。并得出如下检查结果：

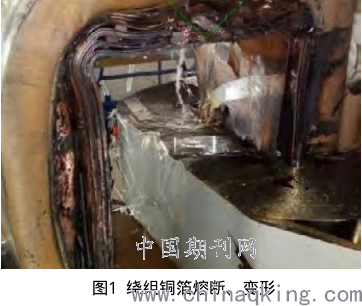

变压器油明显发黑且现场伴随焦糊气味；变压器表层存在大量肉眼可见铜瘤，判断为大量碳化和绕组融化造成；变压器夹间与低压绕组B铜排引线出头处出现明显放电痕迹；变压器低压绕组C相发生严重变形，但高压绕组外观良好；工作人员对铁芯进行拆除，发现铜箔已经熔断，判断为低压C组绕组短路。详见图1。
.png)
（三）故障原因分析
结合上文吊芯数据分析结果，可判断为变压器内部发生短路，并在短路后仍持续运行了一段时间，直到铜箔因受到短路影响，出现绝缘、变形大量击穿等问题，导致了更为严重的短路。
工作人员特针对变压器短路原因进行分析，得出结论如下：
从吊芯检查结果来看，在变压器实际运行中，可能出现了雷电影响负载线路的情况。并在低压输出线路受到雷击后，产生大量电压对低压绕组进行放电，从而导致变压器绕组绝缘出现损伤，以及变压器绕组绝缘碳化。同时，此时的变压器仍处于持续性运行状态，加速了变压绕组碳化，直至产生放电，造成绝缘击穿、短路等故障问题。在出现短路后，变压器仍持续运行，其处于绕组层间短路电流会非常大，并促使变压器绕组发热，产生持续性温度升高，从而造成绕组绝缘烧毁，迫使变压器绕组出现更为严重的短路问题。
结束语
综上所述，本文针对10千伏配电变压器故障进行全面分析，总结出多点常见故障问题，并对问题进行分类整理，明确故障发生的成因、表象及后果，为工作人员的后续工作展开提供借鉴和宝贵经验，促进我国电力事业的持续稳定发展。
参考文献：
[1] 马洪波, 孙文豪, 于晓淑. 10千伏配电变压器故障案例分析与处理[J]. 中国电力企业管理, 2017, 20(No.497):54-54.
[2] 谢耀明. 10kV配电变压器雷击故障原因分析及防雷改造措施[J]. 科技与创新, 2016, 000(005):P.150-151.
[3] 黄伟宏. 10kV配电变压器故障分析与诊断技术研究[J]. 现代商贸工业, 2019, 040(010):173-174.
[4] 翟亚州, 李家林. 10kv配电变压器故障分析与诊断技术研究[J]. 轻松学电脑, 2019, 000(010):1-1.
[5] 冯永健. 10kV配电变压器雷击故障原因分析及防雷改造措施[J]. 技术与市场, 2018, 25(12):123+125.
