浅谈海外五星级酒店建筑配电方式

发表时间:2021/1/7   来源:《当代电力文化》2020年第22期   作者:王 涛 王瑶瑶
[导读] 供配电系统是建筑物的重要组成部分,对建筑物内部各类用电设备的运行及安全具有重要影响
        王  涛  王瑶瑶
        中建股份阿尔及利亚分公司   056003
        摘要:供配电系统是建筑物的重要组成部分,对建筑物内部各类用电设备的运行及安全具有重要影响。但不同的建筑类型,供配电系统有不同的差异,本文结合已完工的阿尔及利亚机场凯悦五星级酒店项目配电方式,对五星级酒店类建筑配电方式做一个概述。重点围绕中压变配电、低压配电系统、照明系统、防类接地系统方面阐述。
        1、中压配电系统
        本项目中压进线电源为10KV,为满足酒店供电可靠性,高压两路进线,两路同时供电,互为备用。正常时各承担50%的负荷,当一路市电停电时,另一路担负起全部负荷。
        SONELGAZ(阿尔及利亚电力局)总开关站设在西门卫房,由进线柜、出线柜、计量柜、保护柜、分线柜组成。10KV电源总保护柜设有过流速断、欠压、接地保护。总开关站进出线方式为下进下出。通过中压电缆穿越埋地套管连接分中压柜。
        分中压开关柜设置在地下一层,每一路出线保护柜设有过流速断、欠压、接地和温度保护,分开关站进出线方式也为下进下出,中压电缆走线槽路连接变压器。整体中压配电系统如下图所示。

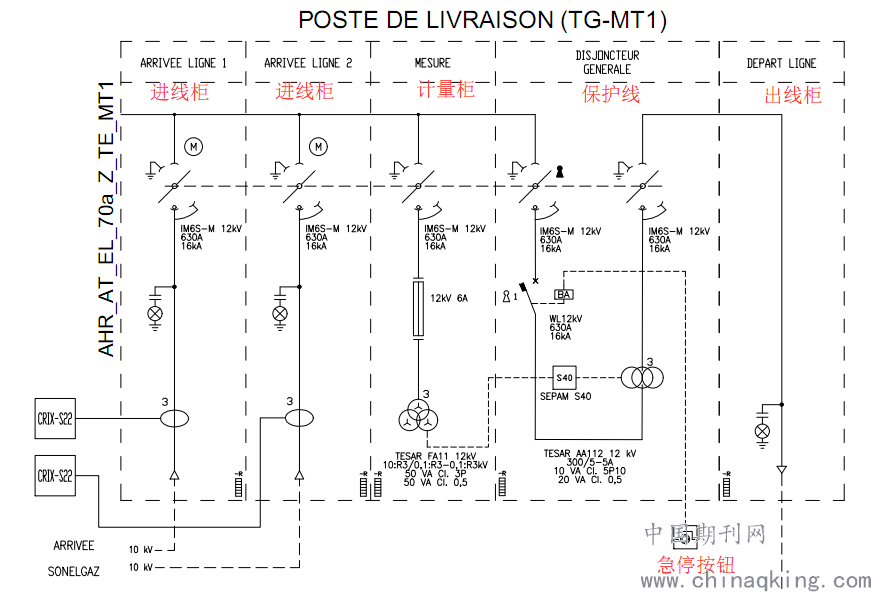

SONELGAS主开关站系统图

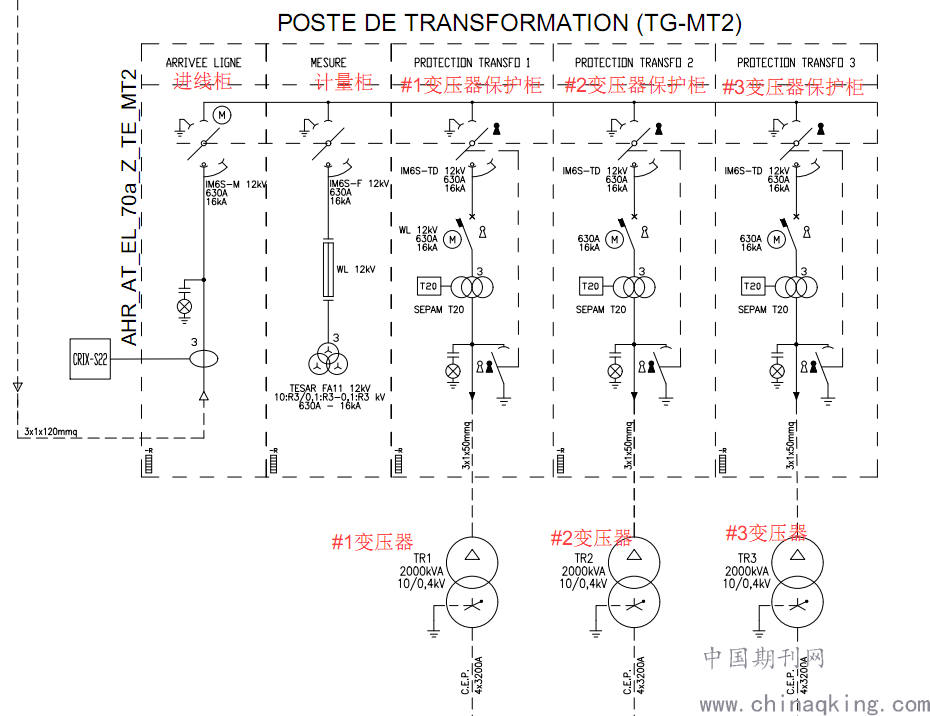

分开关柜系统图

        2、低压配电系统
        为满足星级酒店配电可靠性要求,低压配电由三台变压器供电,中间一台变压器与另外两台互为备用,低压配电系统设置联络装置及相应的连锁装置,为检索、测试创造条件,同时防止可能的误操作。

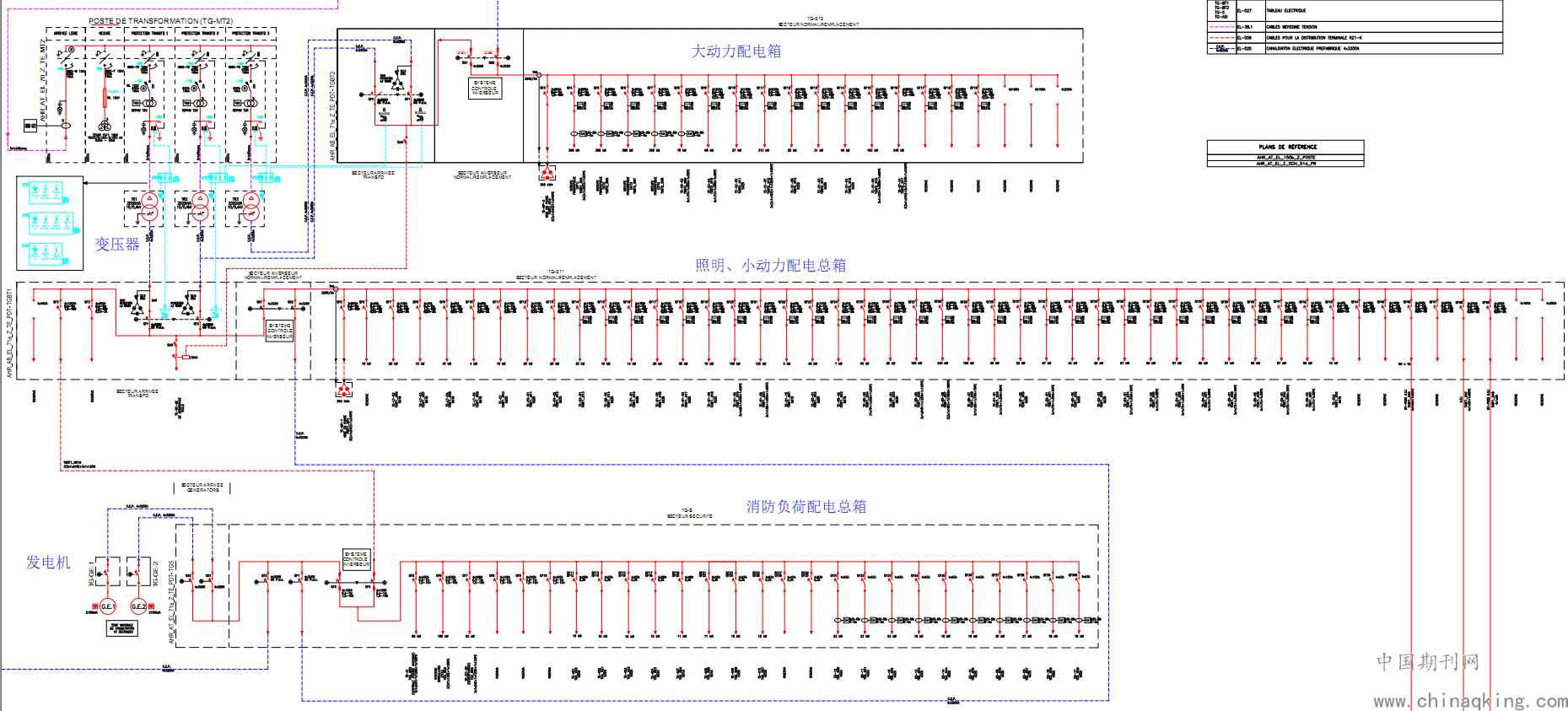

低压配电系统图
        2.1 变压器
        变压器采用环氧树脂浇注式干式变压器,选用IP20防护外壳,可防止直径大于12mm的固体异物及鼠、蛇、猫、雀等小动物进入,造成短路停电等恶性故障,为带电部分提供安全屏障,因酒店类建筑大部分为单向用电负荷,容易产生谐波,考虑谐波抑制,变压绕组接线形式为Dyn11.低压400V采用单母线分段接线,三台变压器间设有低压联络开关,采用自动操作,以提高供电可靠性和灵活性。
        干式变压器的安全运行和使用寿命,很大程度上取决于变压器绕组绝缘的安全可靠。绕组温度超过绝缘耐受温度使绝缘破坏,是导致变压器不能正常工作的主要原因之一,因此对变压器的运行温度的监测及其报警控制是十分重要的。
        a.风机自动控制:通过预埋在低压绕组最热处的Pt100热敏测温电阻测取温度信号。变压器负荷增大,运行温度上升,当绕组温度达110℃时,系统自动启动风机冷却;当绕组温度低至90℃时,系统自动停止风机。
        b.超温报警、跳闸:通过预埋在低压绕组中的PTC非线性热敏测温电阻采集绕组或铁心温度信号。当变压器绕组温度继续升高,若达到155℃时,系统输出超温报警信号;若温度继续上升达170℃,变压器已不能继续运行,须向二次保护回路输送超温跳闸信号,应使变压器迅速跳闸。
        c.温度显示系统:通过预埋在低压绕组中的Pt100热敏电阻测取温度变化值,直接显示各相绕组温度,可将最高温度以4~20mA模拟量输出,传输至TGBT自带的电力监控系统,可通过BUS总线将信号连接至弱电GTC电力监控系统中。
        2.2 发电机
        五星级酒店类建筑均设有柴油发电机房,在低压母线失电后15S内,发电机变自动启动,通过封闭式母线槽,将应急电源送至低压配电母线上,保证酒店的正常运作所需的电力。保证应急电源可靠性,一般酒店至少设置两台发电机组。每台发电机设有日用油箱,均内置在发电机底座下,储油量为300L,为满足酒店要求的柴油储备量不少于48h的全负荷工作所需要的用油量,在建筑外设置20000L埋地大油罐。
        当市网停电又有消防要求时,切断一切非消防电源,只向消防及重要负荷供电。该项目消防负荷为火灾自动报警系统、应急照明、疏散指示照明,消防控制室用电,消防电梯,消防水泵,喷淋水泵,防火卷帘门,排烟风机,正压送风机等消防用电设备。
        特重要负荷为:安防用电设备,通信机房,电子信息设备机房等主要弱电机房用电、计算机(酒店管理、收费)系统用电、服务中心。
        2.3 UPS
        五星级酒店对特别重要的负荷,不但有发电机备用电源供电,同时还要有不间断电源。在市电交流输入正常时,UPS把交流电整流成直流电,然后再把直流电逆变成稳定无杂质的交流电,给后级负载使用。一旦市电交流输入异常,比如欠压了或者停电了又或者频率异常了,那么UPS会启用备用能源-蓄电池,UPS的整流电路会关断,相应的,会把蓄电池的直流电逆变成稳定无杂质的交流电,继续给后级负载使用。
        该酒店由UPS提供的电源的设备负荷有:酒店管理系统核心机房、程控交换机房、安防监控系统、楼宇自控系统以及办公区部分插座等。

        2.4 TD/TT配电箱
        所有楼层配电箱采用浪涌保护器(SPD)。各分支回路也均设有分支回路,厨房、游泳池和洗衣机房内的配电箱断路器均设有漏电保护功能。
        每一个客房内配电箱主开关为32A的小型断路器;配电箱主开关不设至漏保,各电源支路分别设置带漏电保护的断路器。配电箱设置在衣橱独立分隔内,配电箱材质为金属。
        配电箱额定容量都留有10%的备用量,配电箱有10%的备用支路。
        楼层各客房配电箱进线采用线槽布线方式布设.
        客房走道区域每个支路最多带5个插座,沿走廊墙间隔15m设置。公共区的插座:每16A的回路中最多带8个插座;
        宴会厅的每个分隔区域均安装一个100A,三相4线制插座。以供日后举办大型宴会使用。
        2.5 照明控制
        2.5.1 客房区
        a、各客房在进门处及床头设置MASTER按钮(与插座取电类似)。客房内所有灯具(除卫生间外)一并控制,均由MASTER按钮控制。
        b、阅读灯、书桌灯、床头柜上台灯、落地灯单独控制。
        c、床头柜处的迎宾灯内置人体红外感应探测器,当人靠近时,灯具自动点亮一分钟。
        d、房间内办公桌电源插座采用法标,设置一个国际通用插座和USB接口。
        e、卫生间照明自主开关控制。
        f、卫生间电吹风插座,采用自带连锁开关型插座(插座插入后开关才能启动送电)。
        g、客房内房间和卫生间均设有应急灯,电源除由户箱供电外,也内置蓄电池;当发生正常供电中断时,不管开关是否在开启状态,客房极其卫生间应急照明自行点亮。蓄电池持续供电时间为30min.
        客房设有客房管理系统,客人离开房间时,探测器将信号传给弱电客房管理系统,管理系统延时1min后切断房间内所有“受控电源”。此时房间内空调系统进入节能状态运行,风机也在低速运行。“非受控电源”包括:空调,电冰箱插座,床头移动电话,床头阅读灯。

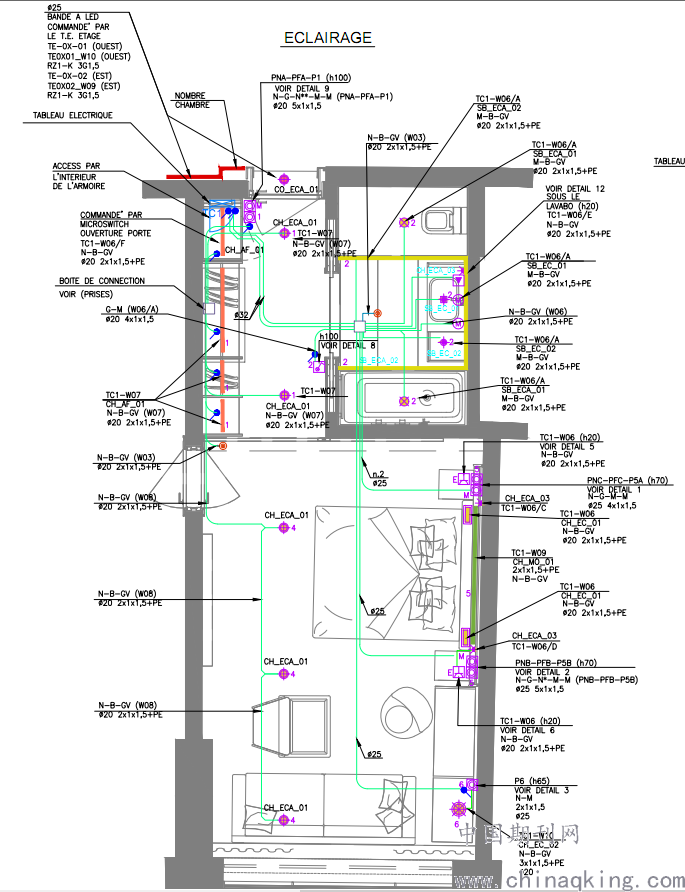

        房间内照明平面图
        2.5.2 公共区照明
        为营造亲切、温馨和友好的氛围,公共区所有灯具使用色温3000K 的光源,并且照度可以自主调节。
        a、酒店接待大厅所有灯具均为DALI调光,在前台区域布置调光面板,设置“早、中、晚、深夜”四种场景模式,控制灯具的开/关,调节灯的照度,起到增加氛围和节能的作用。
        b、每个会议室和多功能厅都设有DALI调光面板,同种类型灯具可自主调节等的照度,同时DALI系统还可以控制会议室电动窗帘的开闭。最后跟弱电会议系统通过TCP/IP协议实现通信,设置会议模式后,投影仪和投影幕自动降下,灯自动变暗,窗帘自动关闭。
        c、健身房,游泳池,LOUNGE区域的照明也设置了调光面板,可自主调节同种类型灯具的照度。
        d、公共区卫生间里安装人体存在探测器,当检测有人存在时,灯具自动点亮,人离开后延时1min后自动关闭,起到节能作用。
        e、残疾人卫生间设置紧急求助系统,当顾客需要求助时,仅需拽下拉绳,室外的报警铃就会响起,报警灯点亮,同时信号通过弱电BMS系统传递至值班室。
        f、所有区域调光控制箱均设有485接口,通过弱电网络系统,传到中控室集中控制。

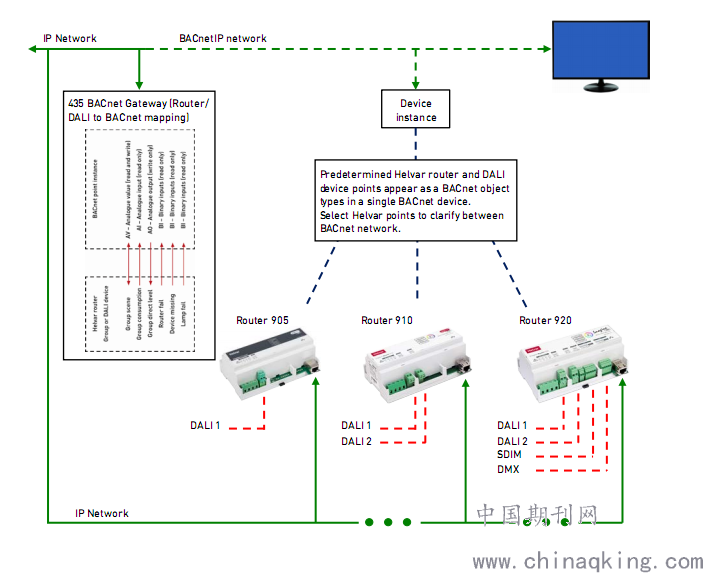

调光系统网络拓扑图

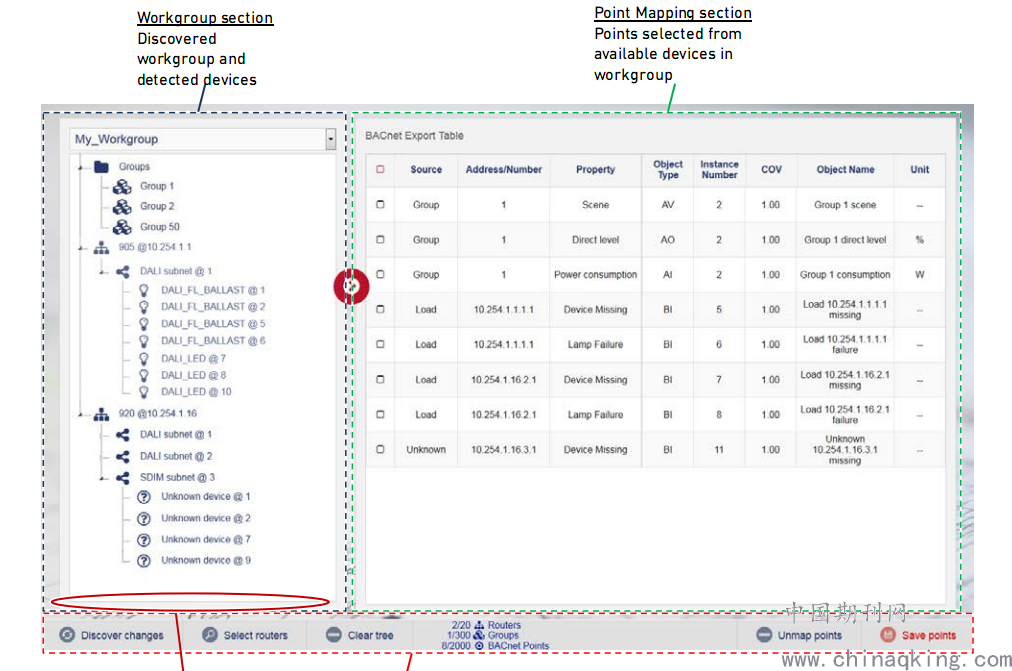

调光系统组态软件

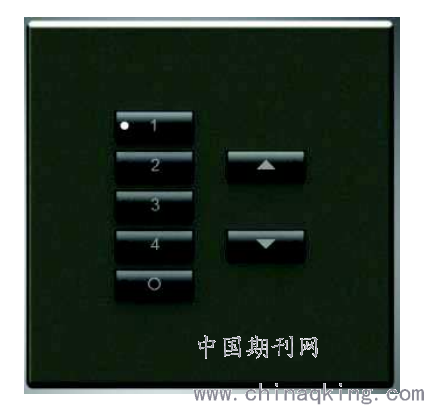

调光面板
        2.5.3其它附属区域照明控制
        a、后勤区房间内照明均是“两级灯控”,每一开关控制50%灯具,交叉排列,保证平均照度。凡有两个出口的房间,均在每一个出口设置一个双控开关。
        b、公共走廊处安装人体存在探测器,通过GTC楼控系统控制灯具启停。
        2.5.4 泛光照明
        酒店泛光照明创造令人舒适、宜人的酒店环境。泛光照明的控制集中设置集中的系统,如DMX,酒店管理公司可以根据需要自行确定开关时间。
        2.5.5 VRD和LOGO照明控制
        酒店LOGO的照明为独立的回路,由感光控制器控制,当日光低于某设置照度时,自动点亮。反之,自动关闭。
        2.5.6 应急照明系统
        酒店为人员密集场所,对所有应急防范方案要求较为严格。整个酒店除客房外所有区域的应急疏散指示灯均内置SATI模块和蓄电池,在市电失灵的情况下,能正常点亮1小时,照度为50lux。同时,SATI可周期性的自动检测电源和电池状态,提醒维护人员进行维修和更换,保证紧急状态下的应急照明的正常使用。

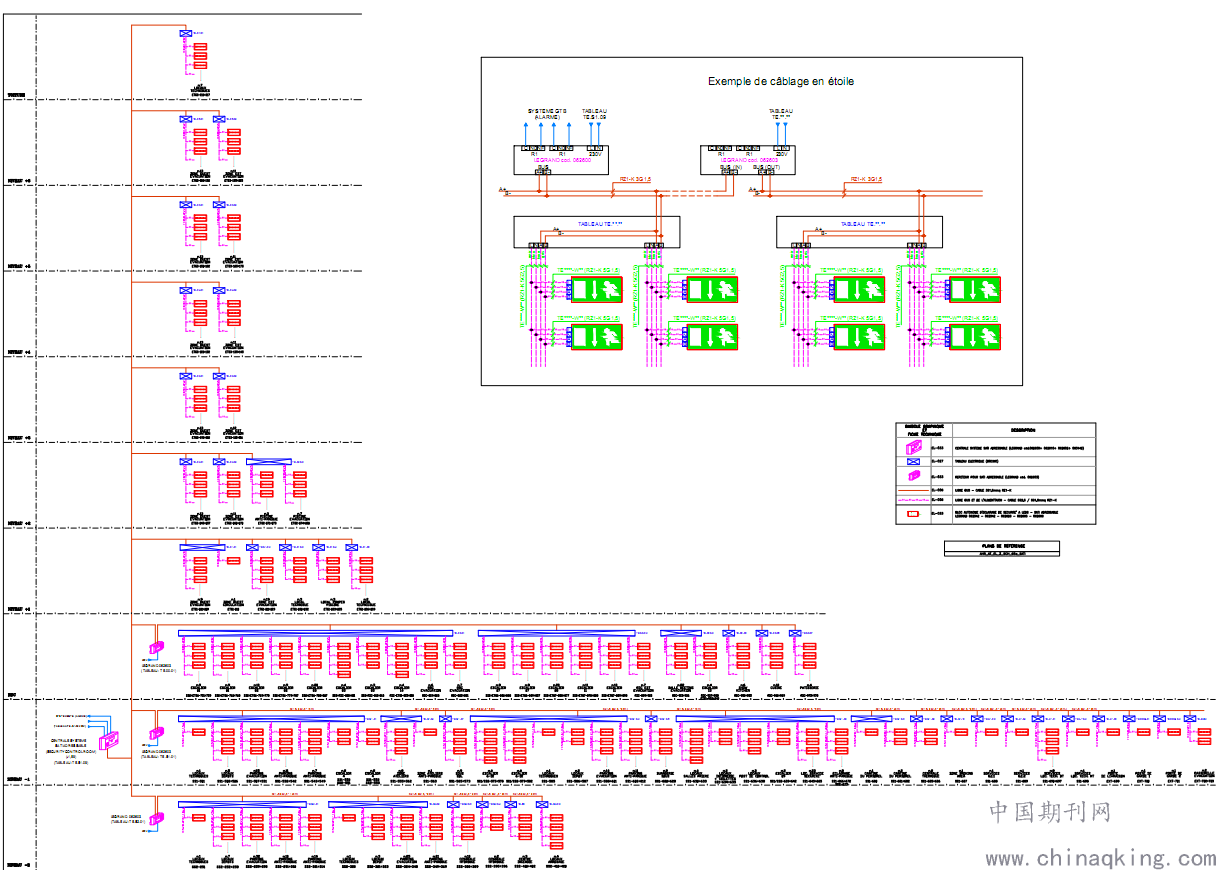

应急灯系统图
        3 防雷接地系统
        3.1 防雷系统
        在防雷接地设计中,本项目楼层不是很高,按三类防雷建筑设计,在各标高女儿墙四周敷设避雷带做防雷接闪器以及在屋面最高点做避雷针。在柱内埋设φ10mm镀锌圆钢做防雷引下线, 引下线间距为25m,引下线测试点在地下停车场墙体上500mm位置处。项目防雷接地和电源工作接地共用接地装置,为满足接地电阻小于1欧姆要求,接地装置在建筑物基础内敷设φ12mm镀锌圆钢,同时与建筑物四周敷设一圈φ18mm镀锌圆钢相连接,其接地电阻测量为0.32欧姆。满足规范要求。
        酒店泳池金属屋面,大厅入口金属屋面挑檐,厚度为0.7mm,可直接做接闪器。不用单独再设置避雷网和避雷针。

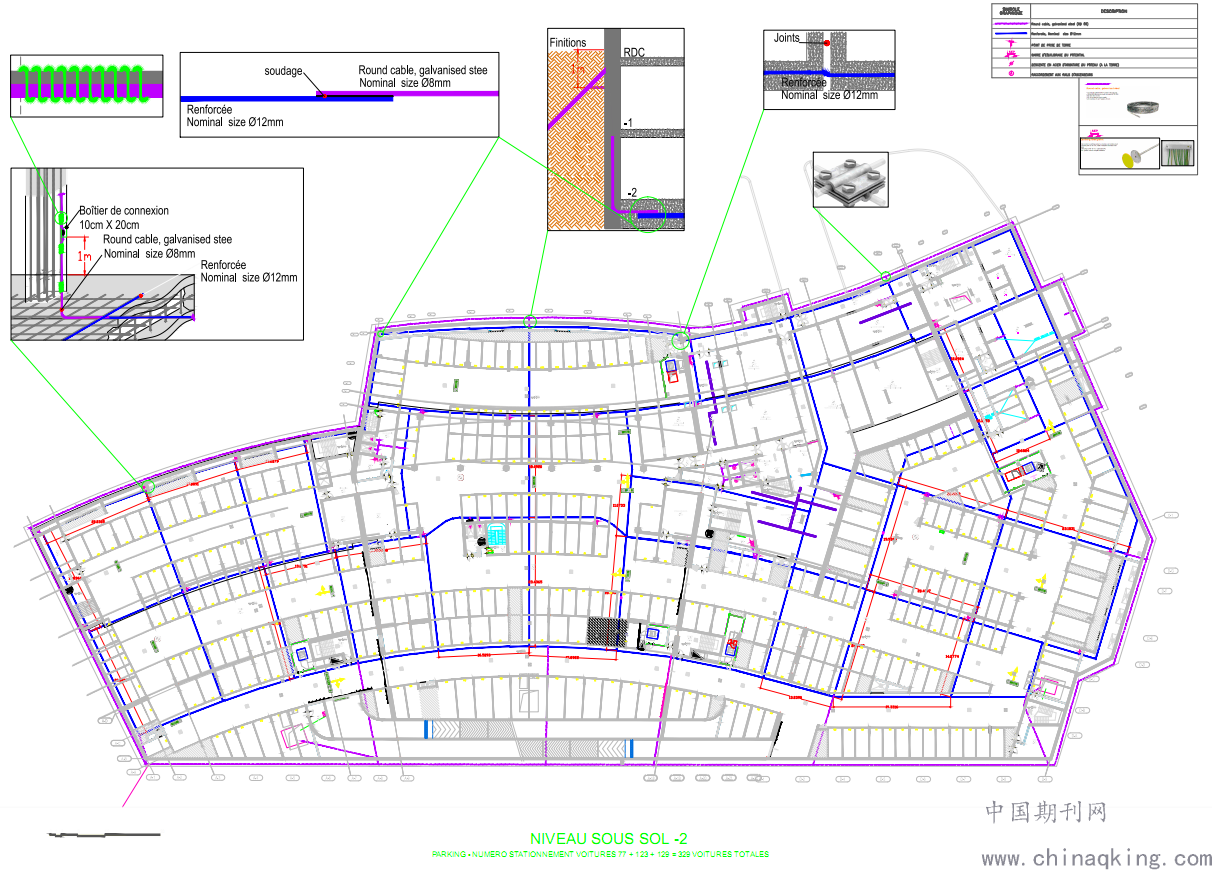

        防雷主接地平面图

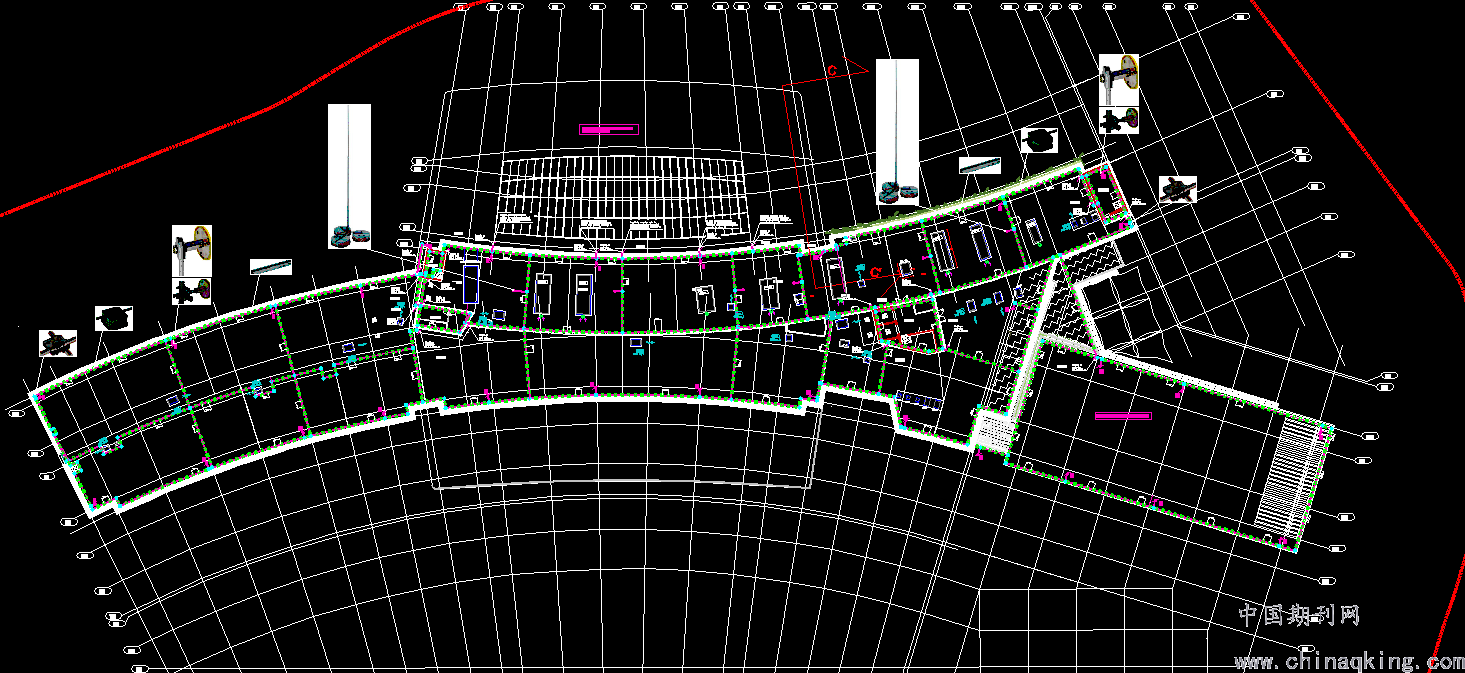

        屋面避雷平面图
        3.2 电气接地
        酒店电气配电接地方式为TN-S,变压器中性点直接接地,从TGBT出线后,工作零线和保护零线(保护接地)分开。

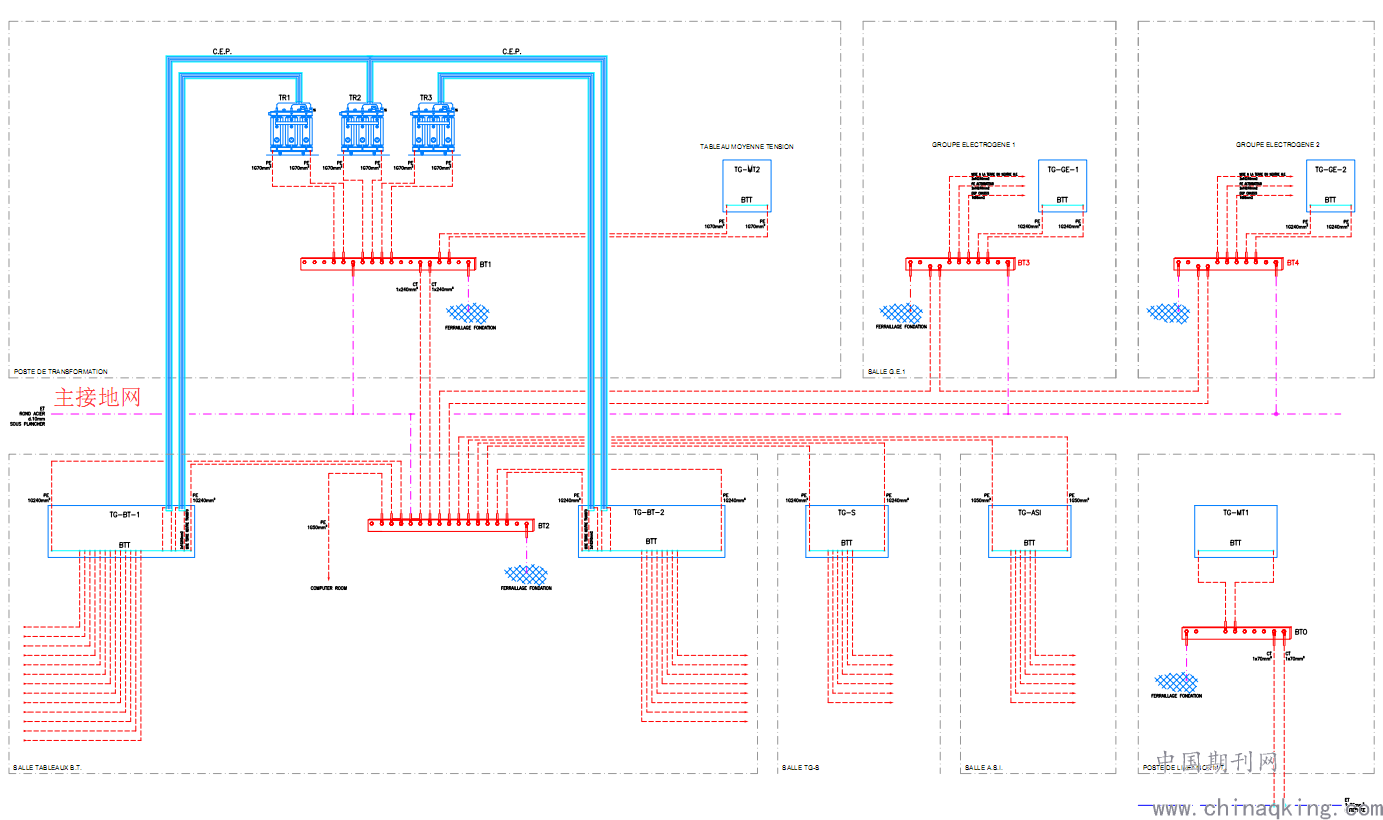

接地系统图

        3.3等电位连接
        等电位连接是为了减少电位差而采用人工方法,用导体将建筑物内部各种电气设备以及裸露金属和接地网连接,并确保连通效果良好,达到防雷、防静电、防电磁干扰、触电保护的作用。
        需进行的等势连接有:
        a.冷水、热水、供暖和供气的金属管道
        b.客房卫生间内毛巾架,金属盒等所有金属构件
        c.吊顶内金属支架
        d.架空木地板的金属支架
        e.在电压下有可能接电的金属门窗框

        4、结论
        通过对凯悦酒店项目强电工程配电方式剖析,五星级酒店类建筑配电方式具有以下特色:
        a、中压双电源进入、变压器互为备用的连接方式均增加了市政供电的可靠性。

        b、各区域DALI调光,DMX系统,人体红外探测、双联开关等照明控制,体现酒店供配电设计的绿色节能和安全舒服的理念。
        c、防雷接地、等电位的设置,增加了建筑的安全以及增加酒店的舒适性。
        希望本文章能给相关同仁,带来借鉴意义。


参考文献:
1.NF C17-102 Septembre 2011 Indice de classement : C 17-102  ICS : 91.120.40  Protection contre la foudre.
2.NFC15-100/A3 Février 2010  Indice de classement: C15-100/A3  ICS:29.020; 91.140.50 Installations électriques à basse tension
3.NF S 61 – 940 : Alimentation électrique de sécurité.
