摘要：随着中国各个地区范围内电力系统的架构基本完成，一些偏远地区和环境恶劣地区的输电线路架构逐渐被提上日程。一般来说同塔双回输电线路具有的输送能力强、造价低、占地少的优点，被广泛使用在电力系统中。但在一些严寒地区为了保证输电的稳定性，往往采用的是单回输电线路，将两种输电线路进行有机结合，统合优点，摒弃缺点，是完善我国电力系统建设体系的重要保证。本文通过数据建模方式将其输电过程仿真化，以期能够找到以影响因素，并对于相关人员带来积极作用。
关键词：单双回混合输电线路；电气不平衡度；电路相序排列
前言
混合送电模式是如今应用较为广泛的一种电路架设模式，其根本出发点是为了保证其在送电过程中，能够最大限度的避免地理地形，气候变化，地方建设情况等对其正常送电影响。因此，会在一定程度上结合当地的客观因素，进行合理分段，并根据情况进行换位处理，因此便于适应其实际需要。在进行双回线路架设时，根据杆塔位置以及单回的换位情况，形成同、逆、异三种相位排列。完成混合架设之后，可以在一定基础上减少其不平衡程度。
1输电线路不平衡度分析
1.1单回路线路分析
现在民用输电线路一般是由电阻、电抗、电导、电纳四部分组成，电抗指的是输电线路中会对电流造成阻碍部分的因素，电导是指输电线路的导电性能。通过对发生电气不平衡现象输电线路的调查分析，我们发现造成输电线路不平衡现象的原因主要是电阻和电纳。通过对单回输电线路的模型进行分析我们可以发现，如果为线路中的电阻添加对称电压，就应该对当前线路进行电路理论相模转换分析，来保证整体线路系统处于对称状态。在进行排列研究时，整体的模型排列方式表现为正三角形。如果应用在三相阻抗上的电压对称，那么线路中会出现两侧线路不平衡现象，如果三相输电线路不对称时，去掉系统阻抗的干扰，那么线路的长度变化并不影响电感不平衡度，反之在考虑电路系统阻抗时，线路越长，电感不平衡度越大。
1.2电气不平衡分析
当单双回混合架设输电线路在电气不平衡状态下运行时，它的不平衡状态具体可以分为两种，一种是电磁不平衡度，另一种是静电不平衡度。当有电气不平衡现象发生时，需要对其进行两方面的检测分析。如果对三相输电线路进行首端正序电压输送时，就要观察三相电路的末端是否会出现短路现象，如果末端出现了短路、开路现象，那么就可以通过对首端输入电流进行分析，来对线路系统中的静电不平衡和电磁不平衡进行计算。
2模型分析
本文采用的混合线路模型相关参数为以下几点，其一，运行电压最小为500kv，最大为525kv，电路两端的正序及负序阻抗一致，取值j49.45欧米茄，零序抗阻取值为j49.53欧米茄，线路长度为100千米，间距取值为400毫米，单双回导线与地线采用铝钢混合材质。

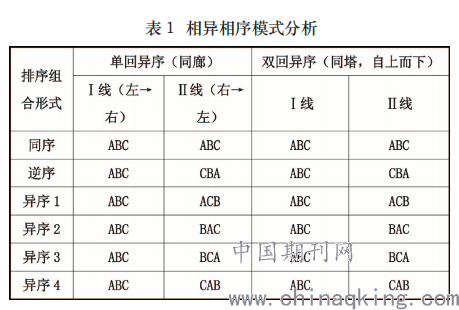

2.1相异相序模式分析
.png)
因此，我们可以得出其相序方式有三种，同、逆、异，而异序方式也有四种组合方式。而经过概率计算，其总共的排序方式可以达216。不同的排序方式对应的其他影响因素也会有所变化，并对于电压，电流等有一定影响。总的来说，其在进行混合线路排序时，最优办法为同逆结合办法。其可以最大限度的减少其变化量。
2.2线路分布
以本文中的参数为例，预架设100km的输电线路，其中如果将单回线路架设25千米时，为双回线路留下75千米的架设长度。单回采用同序，双回采用逆序，对其代入以上公式可以看出，其在线路分布不对等的情况下，在这种情况下，其混合分布形式对于平衡度并无明显影响。而如果将其单回部分增加至90千米，并采用同序分布，负序的电压及电流随着其线路长度的增大出现先减后增的情况，零序不平衡度出现相反情况。因此，逆序分布办法是平衡度的有效保证。经过计算，其单回长度分布在20至40千米之间其平衡度为宜。因此，在实际操作中，其单回线路长度应该占到总长的30%左右为最佳。其中需要主要的是，我们在进行实际架设时，会因为其材质的不同，架设区域客观环境的不同，从而在一定情况下，比例会发生细微差异。
2.3长度
根据以上方法进行代入计算，当其单双回的线路长度一致时，并且各自采用同序及逆序时，其零序及负序的不平衡度与长度呈现正比。说明了其在一定情况下，其受到长度的影响，合理的分配其线路长度能够在一定基础上稳定电气供应。
2.4功率
单双回的线路在实际操作中，其线与线之间的不同间隔大小也会影响其在电力传输过程中的功率，当线路输送电力时，线路之间的耦合强度就会发生一定变化，从而导致其平衡度出现改变。以本文参数为例，线路总长为100km，单回与双回的线路长度分别为25及75千米。并分别采用同序及逆序分布，当其采用不同的传输功率进行测试时，全部为同序的情况下，其电压不平衡度是与功率的大小变化呈正比，而同逆情况下，也是如此。而与之相比，电流的平衡度变化则不太明显。这是由于在耦合电路的过程中，线路之间的电压存在互感现象，从而造成了其电容分布不对等，在这一种情况下，其功率的增加，就会造成各个线路之间强烈的电磁感应。
3结论
线路长度，及功率大小都会对其造成一定影响，应合理布设。其一，对于混合线路，当全部采用同序时，电压的不平衡度会达到最大值。当其进行混合式排列分布时，其所影响的电流最大。因此，我们需要结合其两者在不同条件下的不平衡度值。其二，线路长度混合分布时，其长度一致，分布方式的不同对其平衡性不会造成太大影响。其三，功率的影响较大，应该结合实际需要进行其相应值的合理控制。
结语
本文根据在进行混合线路架设过程中的不同要求，从而深入分析了其中的影响要素对于不平衡度的影响作用。由此我们可以看出，架设输电网络是关乎其送电稳定性的重要环节，因此，在实际架设过程中，我们需要根据不同的架设条件，得出其最佳值，以此作为其实施关键点。
