中国建筑第八工程局有限公司 200082
摘要：本文主要讨论了在层高和剪力墙高度随建筑高度变化情况下，采用铝框木模做为剪力墙模板与普通木模混合使用时的施工方法，通过采用结构差异分析法对两种模板接口进行整体深化设计，从而形成了普通木模与铝框木模混合体系在剪力墙变化部位的施工工艺。
关键词：铝框木模；剪力墙；差异分析
一、引言
铝框木模作为新型模板具有周转利用率高，施工效率高，混凝土成型质量好等优。商业高层建筑一般会存在层高及结构面尺寸变化等情况，因此在高层商业办公项目中铝框木模往往需要与普通木模搭配使用以减少非标构件的生产，提其综合经济效益。通过以无锡红豆商业项目为载体，经过方案的优化、实践、总结、改进的不断循环，研究了一套在层高及剪力墙变化部位铝框木模与普通模板混合使用的施工方法与工艺，提高了施工效率和成品质量，值得同类项目参考。
二、项目概况
无锡红豆东方财富广场B区项目由A塔楼、裙房及地下室组成。项目地上建筑面积81355㎡，地下建筑面积38645㎡。A塔楼为框架+核心筒剪力墙结构，共38层，建筑高度为168.5m。项目在剪力墙部位采用铝框木模施工，其余结构部位采用普通木模，模板施工的难点主要为：核心筒剪力墙结构复杂：其所有外围与核心筒相连的结构梁均为斜梁，且斜率随楼层不断变化，且剪力墙的厚度随建筑高度升高不断减小。楼层层高变化多：除了一层挑高大厅外共有5种不同层高。
三、施工工艺原理
剪力墙施工时运用铝框模板作为主要模板体系，普通木模作为辅助体系，主要是充分考虑铝框模板的周转次数、两种模板体系的接口及整体性问题。方案设计时采用“结构差异分析法”，对各层结构图进行叠图，将结构划分为“结构差异区”及“结构相同区”，对于“结构相同区”，采用铝框模板，对于“结构差异区”，采用普通木模，充分发挥定型化铝框模板安拆快捷及普通木模灵活性强的特点。竖向普通木模与铝框模板的接口采用“子母口”接口，辅以加强整体性的稳固杆加强，使普通木模与铝框模板形成一个稳固的整体；水平向普通木模与铝框模板的接口采用“平接”接口，使得剪力墙铝框模板拆除方便快捷，减少铝框模板拆除时受损的情况。
四、施工工艺操作要点
（1）结构差异分析
1）对建筑各层与核心筒剪力墙相关的结构图纸进行叠图，找出每一处结构差异区的最大差异值，进行人为的将剪力墙结构划分为“结构差异区”及“结构相同区”：结构差异区-对结构某一特定区域，各层尺寸、形状等参数均不同或该区域相同的层数≤5层；结构相同区-对结构某一特定区域，各层的尺寸、形状等参数均相同或该区域相同的层数＞5层。

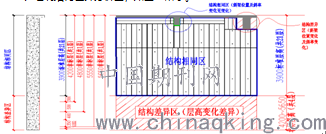

2）绘制结构差异分析图，如图1所示。
.png)
图1 结构差异分析图
3）通过结构差异分析，本工程核心筒剪力墙结构差异区主要分为两大类：
第一大类：梁口结构差异区，主要是由于剪力墙厚度变化，导致16条斜梁位置及斜率跟着变化，从而导致梁口模板变化；梁侧300范围定为结构差异区。
第二大类：层高结构差异区，主要是由于层高变化导致，3900标准层高共有33层，4200/4800/5550/5650非标层高共有4层，非标层高增加部分为结构差异区，总面积究讨论决定以3900标准层为基准，其余层高不重新配模而采用补模。
（3）模板节点设计
1）梁口结构差异区设计
梁两侧各300mm范围内为普通木模，周边为铝框模板，接口设计如图2所示，采用字母口接口，将35*50的特制高韧性本方，按照@50开设与铝框模板铝边框相同的标准孔，然后采用∅16*70长销钉按间距不大于100mm将35*50木方固定接缝处铝框模板铝边框上，形成子母口,普通木模就位后采用钉子与木方固定。
2）层高结构差异区设计
层高变化处，非标层下部超过3900高度范围内为普通木模，周边为铝框模板，接口设计如图5所示，将35*100特质高韧性木方，按照@50间距开设与铝框模板铝边框相同的标准孔，采用∅16*70长销钉按间距不大于100mm将35*100木方固定在相邻铝框模板边框上，形成子母口，下部普通木模就位后采用钉子与35*100木方固定。
3）竖向铝框模板与水平梁板模板的接口设计
竖向铝框模板与水平梁板模板的接口采用“平接口”，如图5.2.2-3，将特质高韧性木方按照@50间距开设与铝框模板铝边框一致标准孔，将35*65木方按用∅16*70长销钉按间距不大于100mm固定在相应墙体铝框模板铝边框上面。
（3）模板安装与加固
1）梁口普通木模的安装
①将按照@50开设与铝框模板铝边框相同的标准孔的35*50特制高韧性木方按照普通木模与铝框模板接缝尺寸切割出来，然后采用∅16*70长销钉按间距不大于100mm将35*50木方固定接缝处铝框模板铝边框上，形成子母口；
②根据图纸计算出普通木模的尺寸，进行普通木模配模，普通木模与梁板木模接口侧增加木方并与木模用钉子钉牢；
③将普通木模与铝框模板对接，接缝处采用钉子将木模固定在35*50木方上，使普通木模与铝框模板形成整体。
2）层高差异普通木模的安装
层高差异区普通木模位于墙体底部，其安装步骤如下所示：
①根据图纸计算出普通木模的尺寸，将按照@50开设与铝框模板铝边框相同的标准孔的35*100特制高韧性木方用钉子连接固定到普通木模上；
②普通木模按照方案设计进行安装，普通木模安装后进行找准定位，并适当固定；
③普通木模上部铝框模板安装后，采用∅16*70长销钉按间距不大于100mm将35*100木方固定在接缝处铝框模板铝边框上，形成子母口；
④各对拉螺杆紧固程度应均匀，松紧一致且达到“不紧不松”的效果，以保证模板平整度。
（2）模板加固
1）铝框木模加固按照@450设置水平向双钢管背楞即可，转角处受力较大，水平向双钢管背楞外再额外附加1道竖向双钢管背楞，增强模板整体性；
2）层高变化处两种模板体系接缝处须附加额外竖向双钢管稳固杆，稳固杆自接口位置向上及向下各伸入两种模板体系至少2个完整横龙骨间距，水平向为2个对拉螺杆间距，以增强两种体系模板整体性。
五、实施效果
通过本施工工艺的研究与应用，采取木模与铝框木模在非标层的优化混合使用的方式，确保了铝框木模均为可层层周转的标准件，从而大大提高了铝框模板的整体周转次数，优化后的铝框木模与普通木模接口部位的节点设计及加固优化设计，确保了不同模板交接部位的施工质量，大大减小了核心筒剪力墙砼成型的平整度、垂直度的偏差，提高了砼表面观感效果。
参考文献
[1]修亚光. CSCEC-8铝框木模体系在高层装配式剪力墙结构施工中的应用. 建筑施工. 2018年第九期.
[2]吴水根. 竖向构件铝框木模板的试验与研究. 建筑施工. 2013年第8期.
