高春艳 王佳琪 贾怡楠
香港华艺设计顾问（深圳）有限公司 广东深圳 518000
摘要：装配式的住宅建筑是一种新型住房建设技术，经过几十年的发展，已经逐渐开始趋于成熟，并且逐渐渗透到人们的生活中。装配式的住宅建筑因为具有构建速度快、成本低廉、舒适安全且绿色环保的优势，获得了国家的鼎力支持，很多市场主体都开始加入到装配式的住宅建筑构建中了。近年来，随着装配式技术的发展，内部的设计和布局都变得更加灵活与多样，而给排水管线是整个住宅结构中相当关键的一个组成部分，对其进行合理、规范的设计，能够在很大程度上影响到住宅的功能发挥以及用户的居住体验。
关键词：装配式；住宅建筑；给排水管线；设计要点
就现目前而言，人们对于住宅建筑的需求量在日益增加，人们提出了更高的住宅建设标准，应运而生的装配式建筑也被广泛应用。但是，在进 行给排水管线的设计过程中，装配式建筑的很多特征都没有得到有效体现，设计的质量还有很大的提升空间。所以，做好对装配式建筑给排水管线的设计工作就显得尤为重要。
1.装配式住宅建筑给排水管线综合布置的原则
众所周知，在装配式的住宅建筑中，布置给排水管线应该要注意将结构 与本体进行分离，例如，可以采取管线外墙外置的方式，这样能够有效避免管道从预制楼板中穿越。一般情况而言，给水管线都是并排设置的，让综合支架的安装更加方便。在进行管线布置的时候，需要遵循小管让大管、压力管让重力管相关原则，并且需要尽可能减少风管与架 桥发生交叉，遇到不能避免的情况时，也要按照一定的顺序进行排布，即从上到下分别是电气桥架、给排水管线、风管[1]。
并排布置管线时，要按照一定的要求来合理设置管道间距，从而方便安装综合性支架，也能方便进行安装和维修。在卫生间可以采用同层排水 方式来降低对下层用户的影响，同时也能够让管道避免穿越楼板。除此之外，在进行管道排列时，需要对管道用途和互相之间的影响进行充分考虑，尽可能减少管道腐蚀和用水污染。热力管道、循环水管道和 给水管道之间可以接近，架空管道不能影响到行人与采光，还要确保管道内的水流不会发生冰冻情况。
2.装配式住宅建筑给排水管线设计要点
2.1 预留孔洞与套管的设计
在装配式的建筑中，会存在很多预制性的构件和楼板，当管道要穿过这些构建与楼板时，就需要提前预留一些孔洞或套管等。在预制的阳台上，地漏和排水立管可以预留孔洞、止水节或套管，并且预留的孔洞要在进行二次施工时浇注封堵。当卫生间的结构是叠合楼板的时候，就不能让卫生器具和排水立管穿越楼板，而可以将排水立管设置在外墙上，卫生器具则使用同层排水形式，这种管道穿外墙的方式可以预埋一些止水节以及套管，并且保证套管的直径比管道的大两级[2]。
给水管道在穿越外墙时，需要使用钢套管；穿越那些有防水性能的墙体或结构时，要预留防水性套管。而热水管道需要在满足以上要求的基础上，还需要对保温层的厚度进行考虑。在设计排水系统的过程中，应该尽量使用同层排水的方式，有效减少管道从楼板中穿过的概率，并且，立管要尽可能设置在管井的内部，从而降低预留构建与管件。除此之外，装配式的住宅建筑中，如果存在排水系统中不易安装附件的预留洞时，可以进行直接预埋，并且在加工相关预制构件时，需要做好清洁工作，防止混凝土等材料对附件造成堵塞。
2.2 卫生间给水管道敷设方式
卫生间内给水管道敷设方式一般有以下四种情况：①水表后管道全部埋建筑面层敷设至各用水器具位置，沿墙向上开槽敷设至器具用水点标高；②水表后管道埋建筑面层敷设至卫生间内，卫生间内给水管道沿墙开槽敷设至器具用水点标高；③水表后管道全部走上空吊顶内，穿梁敷设至各用水器具位置，器具给水支管沿墙竖向开槽敷设至器具给水点标高；④水表后管道走上空吊顶内，穿梁敷设至卫生间内，卫生间内给水管道沿墙开槽敷设至器具用水点标高[3]。
2.3 管道支吊架
众所周知，管道的支吊架要对配套附件进行优先选择，根据不同的材料来确定支架的间距与设计相关要求。一般而言，在管道两端都要固定支架，在横管两接头间需要做好支撑，拐弯处也要进行支架设置，但不能支撑到接头上，对于水栓与配水点来说，需要使用吊架固定或者是金属管卡。在混合使用冷热水时，支吊架需要依据热水管相关要求来进行设计，当立管与支架从靠近接口的位置穿越楼板时，在排水管穿越的地方也要设置支架，而且要确保热水管道的支架间距符合相关标准[4]。
2.4 给排水具体设计
以一个卫生间大样为例，卫生间内设有淋浴、坐便器、洗手盆，按管道不同敷设方式的情况，进行给排水管线详细设计。
1）样例按卫生器具选型参数如下进行设计：

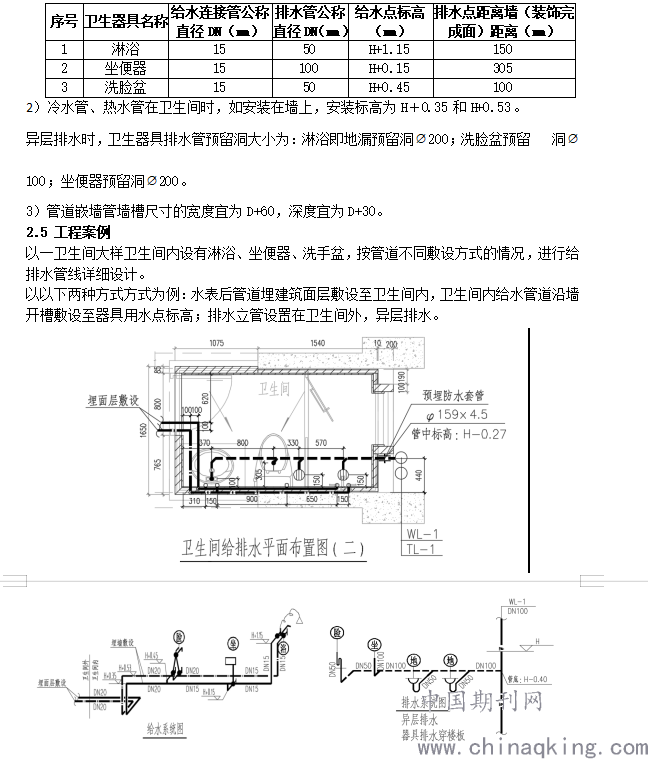

卫生器具的选型参数，详见下表：（表中H代表卫生间建筑完成面标高）
.png)
2.6 在装配式住宅建筑中应用 BIM 技术
在进行排水管线的设计过程中，可以利用BIM 技术来构建相关模型，并和项目其余的方案相比对，以项目外观、功能、装配率、经济结构要求以及预制率等为依据，确定最优的构建方案。与此同时，通过构建BIM模型，可以更直观的对管线碰撞率进行检测，例如，厨房内的新风管、新风机以及冷热水管发生碰撞，这时给排水和暖通专业管线的设计就能够提供合理的调整参考，从而有效降低碰撞率，更好的保障建筑中各项设施能够正常运行。
结束语：
综上所述，在对装配式建筑中给排水管线进行设计时，需要明确相关的设计要点，合理完成对厨房、空调、饮用水以及卫生间系统中给排水管线的设计，最大限度的保障管线设计科学性，从而让整体的装配式住宅建筑施工质量得到有效提高。
参考文献：
[1]胡青芳.装配式住宅建筑给排水管线的设计探讨[J].工程建设与设计,2020,(9):68-70.
[2]于改静,董栋栋.装配式住宅建筑给排水管线的设计研究[J].中国房地产业,2019,(25):240.
[3]谭蕊.装配式住宅建筑给排水管线的设计[J].大科技,2020,(28):271-272.
[4]贺水林.解析装配式住宅建筑给排水管线的设计[J].建筑工程技术与设计,2020,(19):1183.
