胡世彪
荆州市荆州三国公园 湖北荆州 434100
摘要：本文将BIM技术在其他行业的发展为参照，结合和谐花园安置小区工程项目为实施依托，对风景园林项目BIM应用技术展开研究，并形成具有风景园林专业特点的信息模型，推动风景园林技术的发展。风景园林项目BIM应用的建立，虽不能产生直接经济效益，但其潜在的社会效益却是巨大的，不但能促进项目BIM应用管理，提高效率和质量，更可在行业内推广，对BIM技术的推广应用及提高业内整体BIM应用水平具有极大的推动作用。
关键字：风景园林工程，BIM，应用
BIM，中文名称为建筑信息化模型，是Building Information Modeling的缩写。BIM被普遍认为会影响园林绿化工程等建设领域的发展路径，是建设工程领域的一次生产力技术的重新变革。根据当前工程建设行业的发展需要，BIM技术被普遍认为是将传统的二维图像信息，通过BIM技术平台进行集成处理，集中多方多维度的多元化信息，经过后期的加工、处理和整合，建立的一种多维度模型。[1]
由于BIM技术可以使参与工程建设的参建各方等运用BIM技术搭建的多维度模型，实现多方数据共享交流，改变参建单位的工作方法，提高工作效率，实现精细化管理。在一定程度上降低了一些不容易察觉的工程问题发生的概率，参建各方反复沟通导致的重复性的繁琐工作也得到有效解决，使得工程项目在保证质量、安全高效的基础上，实现节能减排的目标。
1工程概况
和谐花园安置小区为××市安居工程、民生项目，是农村向新型城镇化建设的样板。为确保和谐花园项目顺利有序的推进，根据建设单位要求，拟在本项目实施过程中应用BIM技术，和谐花园安置小区总建筑面积28.37万平方米，地上有45座10层住宅楼，以及小学、幼儿园、商业中心等配套工程。该地块分为甲、乙、丙三个区域，总绿化面积50272平方米，其中甲区绿化面积约29273平方米，乙区绿化面积约19631平方米，丙区绿化面积约1368平方米。本地块风景园林景观工程设计总面积为118633平方米，景观净面积81291平方米。工程设计范围包括：风景园林景观硬质铺装、绿化植栽、景观构筑物、景观照明、景观给排水及绿化浇灌等。
2 BIM模型构建
项目设计单位在设计过程中考虑后期的实际需要，已根据地块的设计方案用Revit软件建立了BIM模型，并根据模型不合理的地方，或专业各自之间的交错碰撞的位置进行了初步的修改，避免了设计人员的二次变更设计，具体模型如图1。
.png)

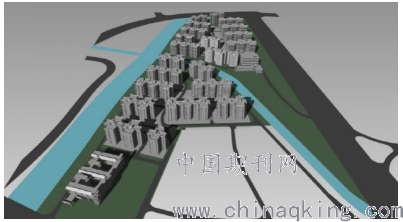

图1 和谐花园安置小区BIM模型
工程设计施工过程中主要使用Revit、Navisworks、Fuzor等BIM软件，参照原有的BIM模型，对本项目的风景园林的施工进行进一步处理，然后对主体构件进行建模，结合Revit本身自带的建模功能及其丰富的族库，每个Revit建模的构件都是以族.Rte的文件出现在模型当中，族文件作为Revit的主要建模工具，各个专业的构件以族的形式出现，而族文件皆可参数化，也代表每个专业的不同构件的基本属性和信息，与此同时通过修改族文件来操作适合本项目的各类专业构件的属性，以满足工程项目要求，通过体量建模功能实现风景园林专业建模和构件族定义属性的修改。
3 BIM技术应用
3.1 工程量统计

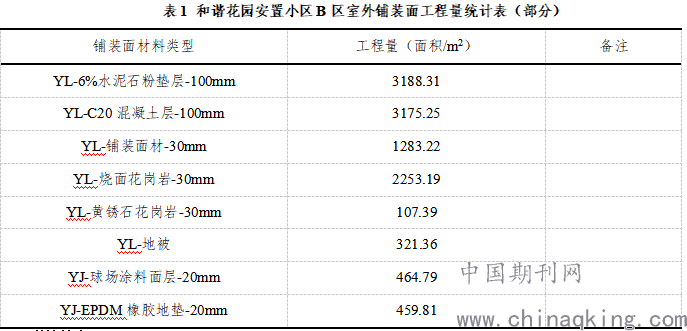

由于Revit软件自带的工程量统计功能与国内的工程量统计算法存在差异，基于Revit是直接实体扣减内容，未涵盖材料损耗内容，同时国内现行清单定额中的计算规则与Revit均不能相匹配，且提取工程量过程中只能通过材料明细表进行数值统计，以此作为实际发生量。利用BIM数据库为造价管理提供的工程信息，实施计划造价与实际造价的动态对比，实现对造价全方位管控。在实施过程中，结合风景园林工程的特殊性和材料的个体性，参考Revit所统计出来的实际工程量，工程造价人员据此预估材料数量。表1为Revit软件提取的部分材料统计明细表。
.png)
3.2碰撞检查
结合工程实际，利用BIM软件对工程项目模拟碰撞检测，在检查项目构建是否会发生碰撞前，对每种构件占用空间情况、实际几何特征进行分析，通过软件建立实体模型，按照类别划分的原则方法，对相同的构件进行归集，对不同类型的图元进行系统分类，通过创建出来的图元集，利用Navisworks软件中“Clash Detective”功能实现对不同的图元集进行碰撞检测。对于涉及某些区域出现的软碰撞等问题，对模型进行分区优化，分析碰撞结果，程序据此自动将类似的碰撞点按照一定的顺序罗列、识别和区分，以便后期作归类处理。通过碰撞检测出来的报告结果，协调风景园林、市政管网等专业，对冲突的图元与构件调整与修改，将完成的模型进行再次链接，重复以上步骤，进行碰撞检测，达到各个专业模型的协调与精准。
3.3三维可视化
本项目实施过程中，利用Revit软件中的剖切示意和出图功能，结合Navisworks和Fuzor等的漫游功能，对工程项目进行相关任意部位的出图交底工作，摒弃传统CAD图纸因缺乏相关部位的剖面示意，而导致未能清晰反应部分景观构建部位做法的缺点，方便现场施工管理人员随意查阅任意部位的施工图，从而减少返工概率。
对于相关施工方案、工艺和复杂工序的交底工作，实施过程中利用BIM软件的任意三维剖切和出图功能，整合模拟施工工序示意，进行任意部位的出图交底工作和直观、精确地反映工程施工过程中的任意施工工序，直观的对相关施工班组进行方案和工序的交底工作。
3.4 5D施工模拟
施工过程中充分运用BIM 5D软件，将BIM空间模型信息与风景园林单位所提供的进度计划时间信息转入到4D模型，相当于为模型添加时间维度，根据实际施工进度情况，结合施工过程可能发生的工况，分别生成不同条件下施工的模拟过程动画，实现施工模拟，直观、精确地反映项目建设的工序流程。
施工单位的项目部技术人员利用Navisworks中打开的项目文件，通过软件导入数据，形成任务横道图，并将各项任务分别绑定到模型融合关联。参照施工模拟过程动画，参照建设单位等单位实际要求，对实际的施工进度及计划进行可控的动态管理，使不同专业间的施工得到有效协调，进而保证施工进度。
4 结束语
BIM技术被引入到风景园林工程项目的设计与施工过程中，是BIM技术应用成果落地的具体体现。通过应用BIM技术对施工图纸进行复核和三维模型的碰撞检测，最大限度的减少施工图出错的概率，避免了因图纸差错和理解偏差所造成的浪费，节约成本的同时，也提升了施工的质量。利用BIM信息化模型，对施工方案和施工进度计划进行施工模拟和动态进度计划模拟，在不合理的施工方案及时修正，优化园林工程施工工序和施工组织设计，合理调整施工进度计划，缩短了施工工期，保证施工安全和质量。参照工程量算量功能，可以节省了预算人员的工作时间，提高了成本管理能力和工作效率。
参考文献
[1]余意. 基于BIM的金茂幼儿园教学实验楼设计与施工阶段应用探究[J].鄂州大学学报，2019(26):105-108
[2]黄志超. BIM技术在风景园林工程项目中的应用研究[D].华南理工大学，2017
作者简介：胡世彪（1969-），男，湖北荆州人，工程师，本科，研究方向：风景园林设计施工、BIM技术运用。
