武大鹏
华润电力（常熟）有限公司 江苏 常熟 215500
【摘 要】我厂进行低低温电除尘系统改造，用于回收锅炉烟气余热，实际运行期间低低温电除尘系统换热管因飞灰冲刷磨损及腐蚀等因素，出现内部凝结水泄露情况，运行期间需对泄露模块进行水侧隔离。但因系统放水系统设置不合理，不能实现单独模块的隔离，一旦出现泄露需进行整组系统退出，影响整个系统的正常运行，为此对低低温电除尘放水系统进行优化。
【关键词】 低低温电除尘 系统泄露 放水系统
概述
华润电力（常熟）有限公司我对3台650MW机组进行余热回收改造，余热回收装置（即低低温电除尘）安装在电除尘器入口喇叭口之前的水平烟道上，利用烟气余热加热凝结水。
锅炉尾部烟道分四个烟道，余热回收装置为H型翅片管式低低低温电除尘，共4台，每台3个模块，低低低温电除尘现场组装放置于脱销框架16.5m层上，并对框架进行加固处理，由空预器出来的145℃烟气经低低低温电除尘后降温至95-110℃左右后进入电除尘。考虑到系统积灰，我司另外配置声波吹灰器，进行辅助在线清灰。
在机组凝结水管路中取低压加热器中80~100℃出水引入低低温省煤器进行加热后回到凝结水循环。由于该装置时将炉膛烟气与凝结水进行换热，所以其运行状况会对烟气参数和凝结水侧参数同时产生影响。所以在凝结水侧设置旁路管道和调阀控制流经低低温省煤器的水流量，必要时可以将低低温省煤器隔离运行
放水系统介绍以及存在的问题
由于换热器在烟气侧要承受炉膛烟气的频繁冲击，原烟气中携带有大量的微小硬颗粒物，对换热器持续产生磨损，低低温省煤器泄露在所难免。在设计之初为方便隔离检修对于每台低低温电除尘器的每个模块都分别设置进出水手动阀，排气手动阀，方便隔离处理。每个模块出口手动阀前设置一路放水管道，汇集后经手动门控制可放水。具体如下图：放水管经红色圆圈标出具体设置为三个模块放水管汇集为一路后经放水手动门控制可放水至锅炉疏水扩容器。
在我司实际运行过程中，由于烟气情况较设计之初存在更多颗粒物，在成机组检修周期内频繁出现管路泄露问题，为保持设备正常运行，需要查找泄露的模块，通过进出口手动阀进行隔离，以保持其他模块正常运行。但现有的放水管路设计使得同一台低低温省煤器内的三个模块，通过出口手动阀前的放水管路实现水侧全部联通，无法通过观察单一模块进出水量确定哪一台存在泄露，从而有效隔离。即当我将一台低低温省煤器中两路模块隔离，开其中另一路运行，无论哪一个模块存在泄露都会经由出口手动门前放水管路汇集之后经由泄露的模块溜走。从而无法有效确定泄露的模块。一旦出现泄露需要将整台低低温省煤器全部隔离运行，对于低低温省煤器整体效率和换热效果都造成巨大影响。所以为了最大程度降低低温省煤器单一模块泄露对与整体系统参数的影响，迫切需要改变现有的管道设计，在单一模块泄露的情况下尽快找出泄露点并予以隔离，以保证对低低温省煤器整体的运行参数不发生太大影响。
系统优化措施

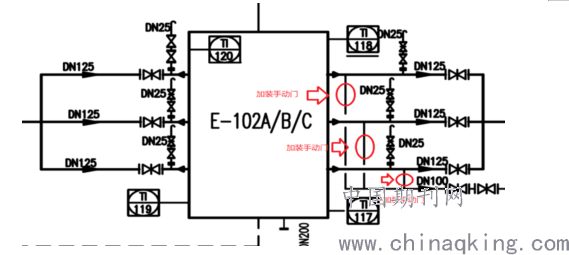

锅为尽量减少改造施工成本以及对现有系统运行的影响，与运行部门沟通现有的监视参数和发生泄露时的排查手段，并经与检修部门讨论，可以在每一个模块的放水管路汇集处前各自假装一个手动阀门，具体位置如下图：
.png)
我司共三台发电机组，其中一台炉低低温省煤器已经改造完成加装手动门。在实际运行中，当单一模块发生泄露时，由于监视手段有限，只能从进入低低温省煤器与流出低低温省煤器的凝结水流量判断有无模块泄露。当系统发生泄露时，只需要将低低温省煤器短时间退出运行，将每个单一模块的进出口手动门打开，并打开排气手动门。待排气门见水后关闭全部手动门，一段时间后打开单一模块的放水手动门后，根据有无凝结水排出即可判断该模块是否泄露。当模块发生泄露时，内部充满的凝结水会从泄露处排入烟气侧，放水时没有凝结水排出。即可找到泄露的模块予以隔离，其余模块可以继续恢复运行，从而能最大程度满足低低温省煤器整体运行效果，提升锅炉整体运行参数。
5.结语
由于设备的实际运行的状态与设计参数往往会出现较大的偏离，而且锅炉设备在实际运行中又受到煤种、调节方式和设计安装工艺的种种影响，设计的各项指标往往不能完全实现。我厂低低温省煤器在设计之初认为放水系统的设计已经符合运行需求，可以在大修周期内正常运行，只需要在检修时放水查漏即可满足运行要求。然而在实际运行中，由于烟气冲刷情况导致运行状况过于恶劣，低低温省煤器往往在检修周期内提前泄露，所以需要不断改造以满足运行稳定性和检修经济性的要求。在本次改造设计中，为最大限度减小对于设备改造的投入，提升机组检修的经济性，在运行人员和检修人员的共同努力下，只需要加装几处手动阀门即可实现改造目标，极大提升了检修经济性和机组运行指标。
参考文献：
[1]龙远生. 余热利用低低温电除尘技术在燃煤电厂的应用[J] .中国环保产业, 2013, 11.
[2] 郭士义,丁承刚. 低低温电除尘器的应用及前景[J].装备机械,2011,01.
作者简介：武大鹏，华润电力（常熟）有限公司集控副值.
