多功能绝缘操作杆研制

发表时间:2021/1/18   来源:《中国电业》2020年27期   作者:刘正科,陈俊秋.尹以本,廖龙,朱茂涛
[导读] 随着我国企业改革的深入开展,电力企业如何提高国有资产投资回报率这一难题逐渐获重视。
        刘正科,陈俊秋.尹以本,廖龙,朱茂涛
        德宏梁河供电局   云南 德宏 679200

        摘要:随着我国企业改革的深入开展,电力企业如何提高国有资产投资回报率这一难题逐渐获重视。供电局地处国家改革开放前沿阵地,应最先开启电力企业由电量增长型向经营效益型转变的探索之路。供电局在积极履行社会职责的同时,应将如何降低运营成本,提高设备利用效率,增加经营收益看作是企业新的奋斗目标。
        关键词:多功能;高绝缘;电动绝缘操作杆
        引言
        目前,在梁河供电局配网检修中常常会用到拉闸杆,验电棒等多种设备,此类设备除了验电棒需要用梯子爬上去使用之外拉闸干和验电棒有一个共性:需要用高压绝缘棒来进行操作;实际检修中大多数检修点都在比较远;在多功能绝缘操作杆投入使用后,检修人员就不需要进行登高作业,而且操作安全性高,不受环境影响,大大降低了发生安全事故的概率。
1新型多功能绝缘操作杆具体组成
        本课题组研制了一种可综合多种功能于一体,同时安全、可靠、经济、实用的多功能绝缘操作杆,并采用配网运维标准安全工器具包模式。该多功能操作杄将可有效降低配网运维作业安全工器具制作成本、提高工作效率、消除作业安全隐患,降低线路设备隐患诊断难度,从而提升电力企业的供电可靠性、电力客户满意度。
        操作设备主要是柱上开关设备和脱落保险丝。这些装置安装在杆的上部,操作员参与其中进行相应操作。操作需要考虑现场安全和实际情况,并且必须操作杆在较长距离内操作。目前使用的绝缘操作杆具有简单的头部结构,并且没有诸如闩锁的结构。在操作过程中很容易从操作结构上滑落并导致错误操作。
        本研究的设计思路和解决方案是:通过对现有传统绝缘操作杆的改进和相关可拆卸功能扩展模块结构的开发,可以保证在设备操作过程中:①通过增加相关结构原结构卡环锁结构确保了操作的准确性和稳定性,避免了误操作,从而减少了误操作等造成的停电时间,提高了劳动效率,降低了劳动强度,保证了工作质量。(现场操作:当操作员打开保险和开关式设备时,设备操作环卡在拉卡插槽中,以避免发生滑动。同样,当保险和开关设备关闭时,卡槽确保关闭操作的准确性);②增加了可拆卸功能模块,实现了绝缘操作杆的功能扩展,模块结构和照明,电源检测等模块可以方便操作人员在操作过程中的操作。操作效果完美,检测、照明、验电器等功能实现一步到位,大大节省了操作时间,对操作的安全性和可靠性起到了很大的作用。多功能绝缘操作杆由锤头结构,拉开关卡槽,开关卡槽,可拆卸功能模块单元、线支撑结构等组成。其功能和结构如下:
        (1)操作杆结构1可集成验电棒、操作杄、架空线路试验残电释放功能于一体,三者有机结合。该操作柄顶端采用“U+r”焊接组成,其中U型部分用于操作跌落式开关或传递物品,r型部分用于操作开关或刀闸,此两部分为导体。操作柄绝缘部分与带电部分使用钢结构固定。“U+r”结构同平面同∪方向,在绝缘柄绝缘部分固定有一外螺纹螺丝,其内部与“U+r”相连,该部分配合4mm2软铜线,用于对绝缘遥测后的架空线路放电。操作柄绝缘部分从中部开始依次开孔,分别有:2个直径为0.8cm孔,放置LED灯作为带电指示;3个直径为0.5cm孔,用于传声;1个用电器固定螺纹孔;1个验电器自检按钮。验电器感应部分内部与“U+r”结构相连。操作柄尾部为内螺纹固定端,用于与操作杆配合使用。
        (2)操作杄结构2可集成超高树木砍伐功能,并实现高枝剪和锯片自由切换。该操作柄顶端为锯齿结构,长度可根据需要配置,锯齿与操作并绝缘部分采用1个直径1.5cm,2个直径为1cm螺栓三角结构固定。操作柄顶端与绝缘部分采用钢结构固定,操作柄尾部结构同上。

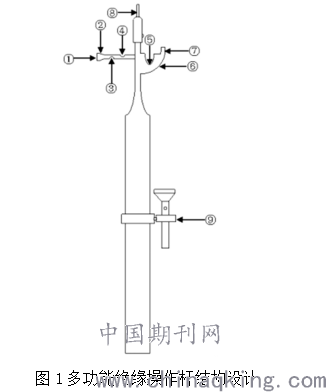

        (3)操作杆结构3可用蓝牙将所拍摄的设备画面安全、可靠传递至平板上,实现对现场设备缺陷实时在线排查。其中操作柄上端为外螺栓,与拍摄用支持杄相连接,支撑杄为绝缘材料,长短不可调,前端为固定卡槽结构,拍摄用摄影装置可固定在卡槽内,摄影装置为外购产品,可与手机通过蓝牙连接,实时显示拍摄的画面,多功能绝缘操作杆结构设计图见图1。


2课题实施主要措施
        本项目将研制多功能绝缘操作杆,主要实现以下内容:
        1.针对本项目多功能绝缘操作杆,我们准备以高压拉闸令克棒为基础,将实体接头端利用机械钻孔在其内部添加可远程操作的微型高清摄像头。
        2.在杆体顶端的内部加装验电器模块,将高压绝缘棒、铭牌查看器、验电器进行有机结合,完成多工能高压绝缘棒的研制。
        3.在杆体内添加摄像头通信模块(传输范围:20米);摄像头采集到的图片信息通过无线传输模块,在移动终端上可以对采集的标识牌信息进行预览。
        4.在绝缘操作杆的改造过程中,杆的接头部分可能会存在缝隙,因此在安装摄像头和验电装置时我们采用钻孔灌注技术往里边灌注绝缘灌封胶,通过此方案来杜绝操作风险。
        解决的问题主要包括以下几点:
        (1)通过使用多功能绝缘操作杆进行标识牌信息采集,操作方便,可以取到好的绝缘措施,保障人员安全,同时可以在不停电的情况下查看相关的标识牌。
        (2)通过功能整合后的多功能绝缘操作杆还可以进行验电操作,免除了登高作业风险,操作安全性高,不受环境影响,大大降低了发生安全事故的概率。
        (3)此外我们还研制的摄像头通信模块,摄像头采集到的图片信息通过无线传输模块将信息传输到手持终端进行展示。
        配网运维安全工器具管理现状分析及对策:
        由于目前我国电网负荷密集,日常检修点多面广,在10kV配网架空线路运维工作中,一般需要使用到多种类型安全工器具,比如绝缘操作杆、验电棒、绝缘手套、砍刀、锯子等,并均采用随车存放方式。其主要存在如下问题:(1)抢修巡维车辆,95%以上不能满足恒温、恒湿的安全工器具储存环境,改造费用巨大,难以实践。(2)车辆内未设置安全工器具存放固定位置,各类安全工器具和其他物资材料随意叠放,随车辆颠簸,磨损率居高不下。(3)现有安全工器具种类盘多,员工反馈工作中经常因疏于盘点,忘记携带某工具,导致作业被迫取消或中断、延时。(4)相比于其他行业,公司每年安全工器具采购、维护、试验费用均不同程度超标。为解决上述难题,本文提出建立一种配网运维标准安全工器具包。该安全工器具包宜为箱式密封结构,体积应结合抢修巡维车辆实际尺寸,以确保可自由存放。同时,其内部应结合具体安全工器具外形结构,设计相应固定位置,保障安全工器具彼此不叠放和摩擦,并减少车辆颠簸损害。
结束语
        工欲善其事,必先利其器。新型多功能绝缘操作杆是电力企业确保电力安全供应的重要基础之一。在电力企业改革的深水区,我们首先当以创新、发展的角度,重新审视每项基础业务,夯实“三基”。相信随着供电局职工技术创新工作的蓬勃发展,一大批类似本文所述的新技术、新装备、新思路或方法都将不断涌现,为企业打造一流的城市电网运营商添砖加瓦。
参考文献
[1]张国清.10kV线路多功能绝缘杆支架研制和应用[J].农村电工,2019,27(5):27-28.
[2]魏敏,高波,周月龙,等.一种10kV改进型多功能绝缘操作杆的研制与应用[J].科技创新导报,2016,13(25):61-62.
[3]多功能绝缘操作杆的研制[J].中国质量,2015(4):98-103.
[4]王广鑫,刘良春,褚衍华.浅议输电线路多功能绝缘操作杆的研制[J].中国电力教育,2013(26):228-230.
