摘要：随着我国社会经济的快速发展，城市居民住宅小区建设力度也随之提升。在人们对住宅环境要求不断提升的前提下，封闭管理模式的小区逐渐出现在市场中，这些小区具有规模较大以及负荷密度较高等特点，因此其对供电质量的安全可靠性也大幅度提升。传统供电系统已无法满足如今的需求，所以本文对某住宅小区0.4kv配电系统进行设计，为人们提供一定的安全与便利。
关键词：0.4kv配电系统；居民用电；研究设计
人们的生活质量随着我国社会经济的不断发展而提升，其在日常生活与工作中对电力的需求日益提升，而提升居民生活便利、稳定与高校的重要先决条件是保障住宅小区自身的安全用电。住宅小区作为人们生活的基本条件，供配电系统的整体安全性对其有着一定的影响。因住宅小区属于人口密集以及用电设备较多的场所，如果使用不规范的供电方案，将会严重影响小区居民用电的稳定性、电器设备的耗能以及负荷量。因此，要想保障小区居民生活质量水平，应先保证供电系统的正常运行，这就需要相关工作人员根据自身的工作经验，同时结合小区的实际情况进行合理设计，一个合理的供电方式以及完善的系统设计方案，可以为供电系统的安全运行提供一定的保障。
1配电系统总体设计原则
根据住宅小区小高层、多层、搞基住宅等建筑特点，以多层住宅与高级住宅为主，并对其进行进行综合考虑，应满足先进的供电模式、较高的可靠性、灵活性、合理布局等要求，因此，配电系统总体设计应遵循以下原则：
（1）供电容量充足，使住宅居民因生活水平的提升而产生的需求得到满足。
（2）接线线路应尽量简洁，并保障供电可靠性。
（3）协调项目环境。
（4）实现以上原则，可有效节省投资。
2配电网规划改造技术细则负荷计算
2.1配电容量的配置原则
（1）建筑面积×单位面积负荷密度×综合同时率=需用最低电力负荷（kw）；单位面积负荷密度新建住宅区70w/m2，综合同时率主要指的是电器设备在用电高峰期使用的频率，住宅区0.3。单位面积负荷密度商业区100w/ms，综合同时率主要指的是电器设备在用电高峰期使用的频率，商业区0.4.
（2）需用最高电力负荷（kw）×容载比=需安装配电变压器的容量（KVA），容载比=1/65％，取1.5。

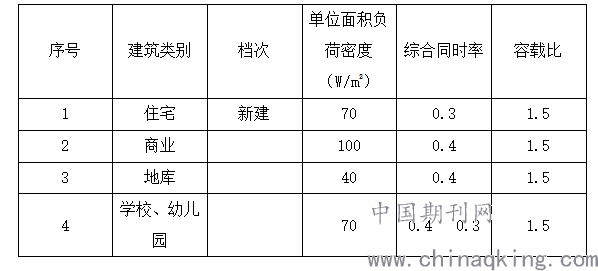

.png)
3配电安装设置情况
配电安装位置应从以下几方面进行考虑：
（1）最大限度深入负荷中心，使经济效益最大化。
（2）对环境的影响与协调进行考虑。
（3）最大程度降低噪音对住户的影响。
4 变压器台区配备
XB1、XB2 2×500KVA 1-1~1-12、1-37~1-57
XB3、XB4 2×630KVA 1-13~1-26、1-58~1-69
XB5、XB6 2×500KVA 1-27~1-36
XB7、XB8 2×800KVA 1-70~1-72、1-72~1-74
XB9、XB10 2×800KVA 1-75~1-77、1-77~1-79
XB11、XB12 2×800KVA 1-80~1-81、1-81~1-82
XB13、XB14 2×800KVA 1-83~1-84、1-84~1-85
XB15、XB16 2×800KVA 1-86~1-87、1-87~1-90
专变315KVA全部供应学校用电，中心配电间 2×250KVA，分配电间 2×250KVA，以上中心配和分配容量供整个地块的公建区域用电[1]。
5 0.4kv低压系统设计
5.1按辐射结构设计低压网络
将单向IC表安装在每户，直抄到户，并使用集中电度表箱，同时在各栋建筑物地下室电表间内或甲乙双方协商制定合理位置放置表箱。
5.2低压电缆铺设方法
箱变低压电缆（送住宅部分）：将其铺设在地下时，应放置在地下地面电缆管内，将其铺设在地上时，应将其放置在道路西侧与北侧电缆管内。
集中配电间低压出线电缆（送公建配套）：将其铺设在地下时，应将其放置在地下桥架内，将其铺设在地上时，应将其放置在道路东侧与南侧电缆管内。以上两部分低压电缆铺设应有明显区别，并表示相应的标志。
5.3电缆截面选择
以某住宅小区所处的气候与电缆铺设方式为前提，0.4kv电缆允许长期工作的电流分别为：
YJV22-300 480A
YJV22-240 380A
YJV22-120 240A
YJV22-95 175A
YJV22-70 140A。
6某住宅小区 0.4kv变配电室设计
6.1变配电室选址
（1）应建立负荷中心区域或接近大容量用电设备站，低压电缆在市中心区域的半径应≤150m，在其他区域应≤250m[2]。
（2）因高低压电缆进出线相对便捷，应将其安装在建筑物靠外墙的部位。
（3）不应将其设置在地势相对低洼以及建筑物最底部等产生积水的部位，不应将其设置在临近厨房、卫生间、浴室等有水的地方，更不能与其相临近。
（4）可设立独立的变配电室，也可以将其设立在建筑物的顶层、B1层或与撤回相同的楼层，不应将其设立在住宅楼房间下方或与其相临近。在条件允许的情况下，应提升变配电室与居民住宅楼的距离。
6.2运输通道
（1）在地下车库内设立变配电室时，应将汽车通道作为运输通道，通道的高度应≥2.5m，通道的宽度应≥2m，转弯处宽度应≥2.5m。
（2）在通过公共通道运输变压器时，应以运输穿越距离的长短为基础，通道自身的高度与宽度应大于设备，每侧至少要增加200-500mm。
（3）当不具备以上运输条件时，应使用吊装运输方式。吊装口尺寸应大于等于1.8m×2.5m。吊装口应临近变配电室，如果在室外地面工作，吊装口应高于地面0.5m，也可以设立防雨屋。
6.3变配电室设立的基本要求
（1）变配电室的底板高度应≥3.5m，梁底高度应≥3.0m。应在变配电室中设立电缆沟或电缆层。在设立电缆沟时，应对高低压电缆转弯半径、电缆数量、施工以及检修情况进行分析，并根据当地供电单位的规定，对电缆沟的宽度与深度进行设计。在设立电缆层时，夹层高度应≥1.9m。
（2）应在变配电室中设立两个可独立开启的门，并将其中一个大门用于运输设备，该门的具体尺寸应为1.8m× 2.7m[3]。
（3）应为土建专业提供电器设备的荷载力，变压器容量决定这变压器去荷载力，SF6气体绝缘环网柜每个侧面重量应在500kg左右，低压开关柜每个侧面的重量应在600kg左右。
结束语
人们的日常生活与住宅小区有着密切的联系，设计一个良好的供配电系统可以为居民的生活提供安全保障。对于不同地区供电部门要求的多样化，以及供电方案批复时间相对滞后等问题，有关设计人员应在实践过程中不断累积与总结经验，以加快提升自身技术水平，同时对各区域住宅的特点做好充分的了解工作，为住宅小区的供配电系统提供完善的设计。
