电梯电气安全回路接地故障保护功能检验方法

发表时间:2021/1/18   来源:《当代电力文化》2020年24期   作者:孙义元
[导读] 随着当今社会的不断发展和进步,人们对于生活的要求也在不断地提高之中,而作为当今社会中非常重要的电梯来说同样也是如此
        孙义元
        江苏省特种设备安全监督检验研究院太仓分院江苏省太仓市  215400
        摘要:随着当今社会的不断发展和进步,人们对于生活的要求也在不断地提高之中,而作为当今社会中非常重要的电梯来说同样也是如此。电梯作为当前社会高层建筑中常见的一种设备来说,良好的电梯能够有效提高人们移动的效率和质量,因此其良好的安全性将会从很大程度上直接影响乘客的生命安全。电气安全回路接地故障保护功能可以有效防止电梯运行中出现故障和事故的情况,对于保障电梯安全运行也有着非常重要的意义。本文也就侧重于对当前电梯电气安全回路接地故障保护功能的检验方法进行探讨和分析,希望能够帮助到有需要的人。
        关键词:电梯电气;安全回路;接地故障;保护功能;检验方法
        Test method for ground fault protection function of elevator electrical safety circuit
        Sun Yiyuan
        Taicang Branch of Jiangsu Special Equipment Safety Supervision and Inspection Institute
        Taicang City, Jiangsu Province 215400
        Abstract: With the continuous development and progress of today's society, people's requirements for life are constantly improving, and the same is true for the very important elevator in today's society. As a common equipment in current high-rise buildings, a good elevator can effectively improve the efficiency and quality of people's movement, so its good safety will directly affect the life safety of passengers to a large extent. The electrical safety circuit ground fault protection function can effectively prevent failures and accidents during elevator operation, and is also of great significance for ensuring the safe operation of elevators. This article also focuses on the discussion and analysis of the current testing methods of the elevator electrical safety circuit ground fault protection function, hoping to help those in need.
        Keywords: elevator electrical; safety circuit; ground fault; protection function; inspection method



        引言:
        电气安全回路接地故障保护功能作为电梯控制系统中的一部分,该功能能够有效提高电梯运行的安全性,从而提高人们在楼层之间移动的效率和质量。在该系统之中,基本上都是通过电气开关、保护电气触电以及继电器来对系统进行控制。工作的过程中也基本上是通过线圈的得电和失电来提供信号,从而让系统捕捉到对应的信号来进行工作。
        一、传统检验方法
        为了能够有效提高电梯运行的安全性以及效率,相关人员就对其对应的电气安全回路接地故障保护功能进行检验。在传统的检验过程中,工作人员一般都是通过两种方式来对其进行检验,其中一种是绝缘电阻法,而另一种则是模拟接地法。在实际的检验过程中,这两种方法都能够发挥一定良好的作用和效果,相比较于其他技术来说会拥有较为良好的效果,但是在实际的检验过程中这两种检验方式也还存在一定不足,因此无法真正有效地开展检验工作,获取良好的检验结果。
        首先就是绝缘电阻法。在该方法之中,工作人员主要通过绝缘电阻仪来测试对应的对地绝缘电阻,在开展测试之前需要先选择好对应的测试电压,根据测试内容以及测试对象的不同需要选择不同的电压。若是无法有效根据实际情况来进行科学的选择,那么不仅无法得到准确的测试结果,同时也有可能导致仪器设备的损坏。因此,工作人员需要先找对应得接地保护线并且将其进行拆除,在这样的情况下原有的电路结构就得到了一定地改变,并且在具体的测试过程中也需要使用到一些外部的高压信号,这些信号的使用就很有可能导致原本电梯控制系统中的电子元件得到破坏,从而影响了整体系统的完整性。
        其次就是模拟接地法。在模拟接地法中,工作人员需要直接与电路进行接触,基本上来说是通过导线作为媒介与地线进行接触,通过人为方式来对其进行测试,从而完成对应得接地流程。通过这样的一套模拟过程,工作人员可以直接观察到控制电路是否处于正常运行的状态[1]。通过该方法虽然能够比较直接地观察到对应电路的情况,但是由于操作过程需要直接与对应的电流进行接触,因此容易导致工作人员在操作过程中直接与短路电流进行接触,从而导致了触电的情况,这对于工作人员的生命安全来说都会造成极大的影响,进而导致了一系列火灾事故的发生,存在非常大的弊端。
        二、对地泄漏电流检验法
        在对传统的检验方法进行了分析和研究之后,工作人员可以清楚地发现传统检验方法中存在的弊端和不足之处,为了使检验技术能够更加全面和有效,工作人员就需要对检验技术进行创新和完善。在这样的背景之下,相关人员提出了对应的对地泄漏电流检验法,并且同时也开发出了对应的检测装置来加强检验的有效性。在对地泄露电流检验法中,工作人员需要利用自动切换阶梯线性负载模块开展测试,根据观察其中电阻的大小来反馈出对应对的泄露电流的大小,之后再对测量到的数据进行记录,从而判断是否符合要求。通过这样的一种检验方法,工作人员能够在更加安全和可靠的环境下对电气安全回路接地故障保护功能进行检测,同时也具备较为良好的效率和质量。
        (一)检验原理

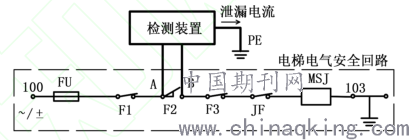

        在该检验方法之中,其主要的原理如图1所示。在测试时,工作人员需要先断开一个开关,例如可以断开F2,在断开F2之后还需要将F1和F3和JF都进行闭合处理,之后再利用检测装置来对A、B两个信号端进行检测,检测过程也主要是对被检测两端的信号输入和输出进行检测,以此来有效地测试整个电路的安全性和稳定性[2]。在检测装置中对应的电阻时就可以通过A、B两个端口来进行采集,在进行采集的过程中同样也是通过检测装置进行输入,从而在对A、B两个端口进行检测,最终将检测得到的数据通过欧姆定律进行计算,最终计算得到的结果就是回路的正常工作电流。

        图1对地泄漏电流检验方法原理图
        在该检测装置的操作和测试之下,工作人员可以更加快速直接地对PE端与A端或者B端间的对地泄露电流进行测试,这时候得到的数据相对来说更加准确和精确,同时工作人员也能够有效撤离现场,不会直接与电流产生接触。一般来说,检测装置中主要包含了采样电路、信号调理电路、处理电路以及外围电路等。其中各个不同的电路有着相应不同的作用,采样电路主要是用于获取正常的工作电流以及对地泄漏电流。而信号调理电路主要的作用和功能是负责调理和计算经过测试之后得到得额定工作电流,装置在这样的电路调理之下可以更加良好的同时兼容交流和直流信号。该装置的控制计算核心在于处理电路以及外围电路之中,该模块也能够良好地满足共同工作的要求,一方面可以有效接受采样并且接受经过调理之后的电流信号,另一方则是可以有效控制阶梯线性负载电路。如图2所示。

        图2对地泄漏电流法检测装置模块原理图
        (二)检验步骤
        在了解了对应的检验原理之后就来到了对应的检验步骤环节中,在该环节中,工作人员需要对开展检验之前的准备工作进行了解和掌握。通常来说,检验的过程需要在一个良好的环境之下,一般来说环境温度都需要保持在5-40℃之间。同时环境内的湿度也应当保持一个良好的范围之内,不能够超过被检电梯的正常工作范围值之外,同时电网输入的电压波动应当保持在额定电压的±7%范围之内,空气之中应当防止出现一系列腐蚀性和易燃性气体。同时也应当防止空气中出现导电尘埃等物质,一旦在存在此类物质的情况下进行检验,那么也很容易导致检测过程中出现安全事故。
        在开始进行测试之前,首先需要工作人员将待检测的电梯控制于检修运行状态中,具体的切换流程以及步骤可以参考对应的电气原理图等资料,之后还需要将电梯电气安全回路的一个电器开关进行关闭。同时还需要对系统中的其他开关进行检查,将其断开,此时整体系统会处于一个闭合状态[3]。根据上述图1所示,工作人员可以利用该图的方式来对整体电路进行一个基本的连接和测试,在完成了电路连接之后,检测装置中的PE信号采集端就可以直接连接对应的钢丝绳或者金属部位中,从而实现对应得接地连接操作。之后就可以启动对应仪器来检测所有的对地泄漏电流,一般来说检测装置会自动根据实际的电路情况来直接反馈出对应的检验结果,其中包括了“接地正常”、“一般隐患”以及“严重隐患”三种情况,第二种情况则是代表了回路中没有设置对应接地保护线,而第三种情况出现则是代表了回路中接地保护线的设置存在错误,需要工作人员后期对其进行重新设置,以此来保证系统能够处于正常的运行状态中。
        三、结束语
        总而言之,在当前电梯电气安全回路接地故障保护功能的检验方法中,对地泄漏电流检验法是其中一种科学有效的检验方法。通过该方法能够提高传统检验方法的质量和效率,并且还能够加强整体系统的可靠性。该方法同样可以适用于其他领域中,从而为社会发展奠定基础。
        参考文献:
        [1]苏宇航,陈建勋,杨宁祥,等.电梯电气安全回路接地故障保护功能检验方法研究[J].机电工程技术,2019,048(011):211-213.
        [2]徐鹏.电梯电气安全回路接地故障保护功能检验方法研究[J].工程技术与发展,2020,002(001):P.100-100,96.
        [3]姚自强.电梯门锁安全回路接地故障防护问题分析[J].名城绘,2018,000(002):336-336.
        [4]苏宇航, 杨宁祥, 张锡林,等. 《电梯与自动扶梯电气安全回路接地故障检测方法》标准研究及解析[J]. 中国质量与标准导报, 2019, No.265(11):46-48.
        [5]侯冲, 牛召平, 王新宇. 电梯检验中发现的电气安全装置与安全回路问题[J]. 中国电梯, 2016(3):56-56.
        [6刘佑安, 曾芸. 对一台电梯正常运行状态下电气安全保护装置失效的原因分析[J]. 电梯工业, 2013(6):42-43.
        [7]马立群. 浅谈青海地区电梯检验时常见的几种电气回路短接现象[J]. 中国标准化, 2018, 000(0z1):275-278.
        [8]赵志刚. 关于电梯安全回路接地故障防护问题的探讨[J]. 工程技术(文摘版)·建筑:00123-00123.
