于波
深圳市华森建筑工程咨询有限公司 广东省深圳市518054
摘要：结合GB 51309-2018《消防应急照明和疏散指示系统技术标准》的规范要求，探讨建筑消防应急照明和疏散指示系统中常见的设计问题，并给出笔者的建议。对规范在具体项目中未有效贯彻、容易忽略的条文，提出相应的解决方案。
关键词：消防应急照明和疏散指示系统；常见设计问题；解决方案；
引言
消防设计中，应急照明和疏散指示系统的设计是十分重要的设计内容。但GB 51309-2018《消防应急照明和疏散指示系统技术标准》的一些条文却往往在设计中容易忽略或执行不到位，从而不能为消防员和被困人员、疏散人员提供最高的生还机率。
1疏散指示标志设计的可靠引导
1.1疏散方案应按照最短路径疏散和避险原则确定。
GB 51309-2018《消防应急照明和疏散指示系统技术标准》第3.1.4条规定：系统设计前，应根据建、构筑物的结构形式和使用功能，以防火分区、楼层、隧道区间、地铁站台和站厅等为基本单元确定各水平疏散区域的疏散指示方案。疏散指示方案应包括确定各区域疏散路径、指示疏散方向的消防应急标志灯具（以下简称“方向标志灯”）的指示方向和指示疏散出口、安全出口消防应急标志灯具（以下简称“出口标志灯”）的工作状态，并应符合下列规定：
1 具有一种疏散指示方案的区域，应按照最短路径疏散的原则确定该区域的疏散指示方案。
2 具有两种及以上疏散指示方案的区域应符合下列规定：
1) 需要借用相邻防火分区疏散的防火分区，应根据火灾时相邻防火分区可借用和不可借用的两种情况，分别按最短路径疏散原则和避险原则确定相应的疏散指示方案。
2) 需要采用不同疏散预案的交通隧道、地铁隧道、地铁站台和站厅等场所，应分别按照最短路径疏散原则和避险疏散原则确定相应疏散指示方案；其中，按最短路径疏散原则确定的疏散指示方案为该场所默认的疏散指示方案。
从3.1.4条文规定要求来看，疏散方案应按照最短路径疏散和避险原则确定。但是作者在施工图设计审图中发现，还是有一部分工程项目对此条款执行不到位。具体原因是对疏散预案不了解。灯具的布置应根据各疏散单元的具体情况开展设计，疏散单元宜按防火分区划分，如一个防火分区包括多个楼层的场所，宜按楼层划分疏散单元。要结合建筑防火分区示意图的疏散预案和建筑整体布局来布置灯具。 如下图所示。相应防火分区在防火分区示意图已表达相应的疏散预案。
.png)

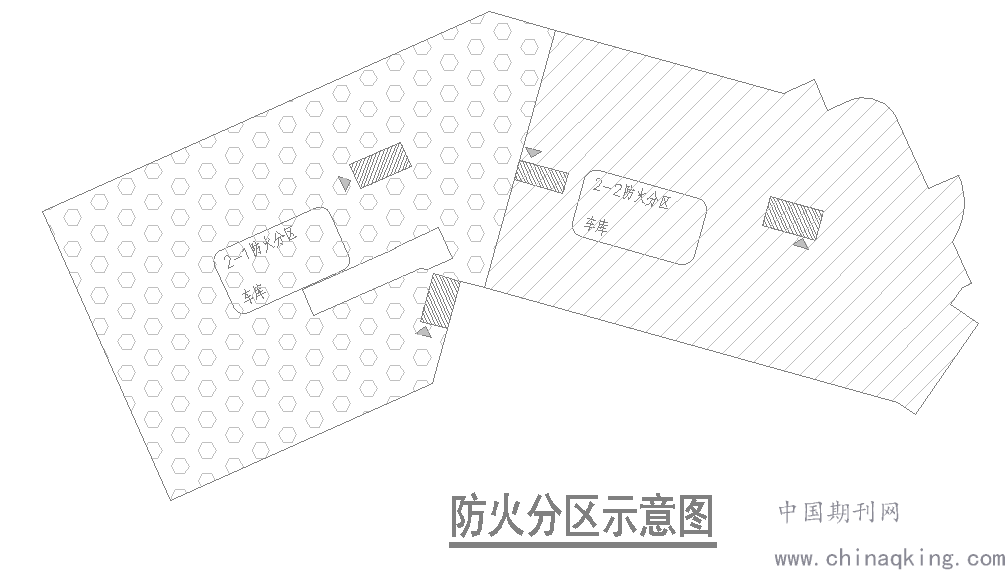

图一 防火分区示意
1.2方向标志灯应尽量设置在墙面、柱面上。
GB51309-2018《消防应急照明和疏散指示系统技术标准》第3.2.9.1.1条规定：有维护结构的疏散走道、楼梯方向标志灯应设置在走道、楼梯两侧距地面、梯面高度1m以下的墙面、柱面上。
本条规定了方向标志灯的设置要求。火灾初期产生的高温烟气首先上升到棚顶，然后在重力的作用下由棚顶向下扩散、蔓延，为了避免火灾初期产生的烟雾遮挡标志灯，影响人员清晰识别标志灯的指示标志，方向标志灯宜采用低位方式设置。对于两侧有墙面、柱面等维护结构的疏散走道、疏散通道、楼梯，方向标志灯应设置距地面、梯面高度1m 以下的墙面、柱面上；对于展览厅、商店、候车（船）室、民航候机厅、营业厅等开敞空间场所中两侧无维护结构的疏散通道，方向标志灯应设置在疏散通道的上方。
由上可知，地下室车库属于开敞空间场所，疏散通道两侧如有墙、柱等维护机构时，方向标志灯需设置在距地面高度1m以下的墙面上。另根据GB 51309-2018《消防应急照明和疏散指示系统技术标准》第3.1.4条规定：标志灯应设在醒目位置，应保证人员在疏散路径的任何位置、在人员密集场所的任何位置都能看到标志灯。故需要考虑疏散标志是否有遮挡的情况。
1.3 应在疏散走道上方增设指向安全出口或疏散门的方向标志灯。
GB51309-2018《消防应急照明和疏散指示系统技术标准》第3.2.9.1.2条规定：当安全出口或疏散门在疏散走道侧边时，应在疏散走道上方增设指向安全出口或疏散门的方向标志灯。
.png)

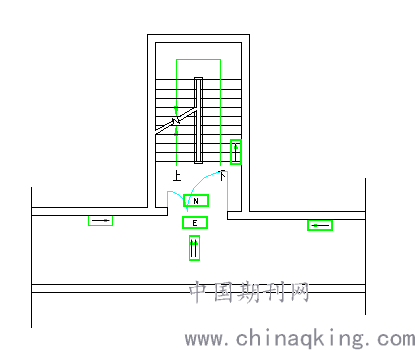

图一 楼梯间布灯示意
需要注意：此方向标志灯如果两侧均有疏散应为双面标志灯。
1.4 楼层标志灯应面向梯面设置。
GB51309-2018《消防应急照明和疏散指示系统技术标准》第3.2.10条规定：楼梯间每层应设置指示该楼层的标志灯。并根据其条文说明：楼层标志灯应面向梯面设置。此条文主要考虑便于楼梯间内的人员能在第一时间内准确识别所在楼层的位置，提高火灾逃生机率。
1.5 人员密集场所的疏散出口、安全出口附近应增设多信息复合标志灯具。
GB51309-2018《消防应急照明和疏散指示系统技术标准》第3.2.10条规定：人员密集场所的疏散出口、安全出口附近应增设多信息复合标志灯具。此条文编制目的是为了有效保障人员密集场所人员的安全疏散，应在人员密集场所的疏散出口、安全出口附近增设多信息复合标志灯，以便于位于人员密集场所的人员能够快速识别疏散出口、安全出口的方位，同时了解自己所处的楼层。由此可见，多信息复合标志灯应具有指示疏散出口、安全出口的方位和显示所处楼层的两种功能。
另根据《消防法》第73条规定：人员密集场所是指公众聚集场所，医院的门诊楼、病房楼，学校的教学楼、图书馆、食堂和集体宿舍，养老院，福利院，托儿所，幼儿园，公共图书馆的阅览室，公共展览馆、博物馆的展示厅，劳动密集型企业的生产加工车间和员工集体宿舍，旅游、宗教活动场所等。其中公众聚集场所是指宾馆、饭店、商场、集贸市场、客运车站候车室、客运码头候船厅、民用机场航站楼、体育场馆、会堂以及公共娱乐场所等。
2楼梯间应急照明及疏散指示标志设计中容易忽视的问题
2.1 楼梯间转角平台是否需要设置应急照明灯。
.png)

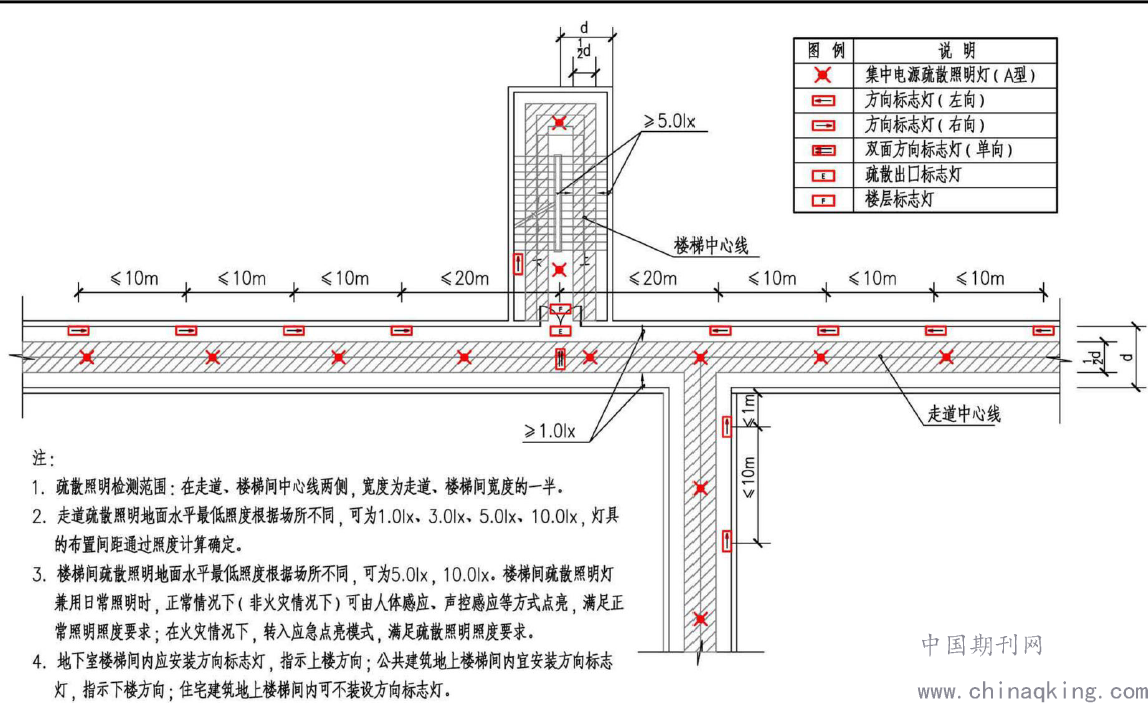

图三 楼梯间布灯示意二
GB51309-2018《消防应急照明和疏散指示系统技术标准》表3.2.5条规定：楼梯间的地面水平最低照度不应低于5.0Lx、10.0Lx。另楼梯间疏散照明检测范围为楼梯间中心线的两侧。
疏散照明的照度要求是在疏散照明区域内的点照度值，点光源计算水平的基本公式
.png)
式中： Eθ-地面任意一点的水平照度，lx；
K-灯具的维护系数；
Iθ-灯具至该点照射方向的光强，cd;
h-灯具的安装盖度，m;
cosθ-地面通过光源的法线与入射光线夹角的余弦。
GB51309-2018《消防应急照明和疏散指示系统技术标准》所采用的地面最低水平照度，是指最不利照明点的点照度，而不是地面上的平均照度。为了保证达到标准要求的照度值，应当进行疏散照明方案设计和照度计算。疏散照度计算应基于照明设备在使用寿命期间的最差条件（例如：最小光输出、最大眩光限制），并且应仅基于来自灯具的直射光，房间表面相互反射的光线应该被忽略。如采用间接照明器或上照灯，其中照明设备与反射表面一起工作时，第一反射可以被视为来自照明系统，但随后的反射应被忽略。
根据GBT31831-2015《LED室内照明应用技术要求》第5.1.3条规定：功率为4W的LED应急照明灯的光通量为250lm。
.png)

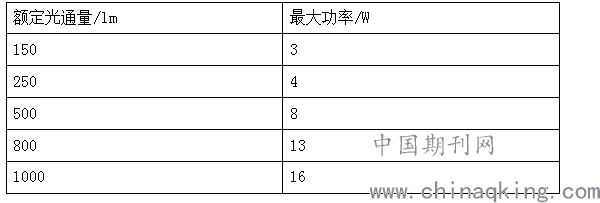

表一 LED球泡灯规格分类
查下表可以看出如果转角平台不设置应急照明灯具，其疏散区域的应急照明照度是不满足规范的相应照度要求的。所以楼梯间的转角平面需要设置应急照明灯，尤其是灯具壁装时。另外需要考虑比较长的楼梯间其中间侧也是需要设置应急照明的。疏散照度应满足规范要求，否则会影响逃生人员的逃生机率。尤其在逃生过程中无疏散照明会引起恐慌和危险。
.png)
注：半径R0.5、R1、R1.5、R2.5、R0.5、R3、R5及R10 为对应不同灯高时的地面水平照度边界线。

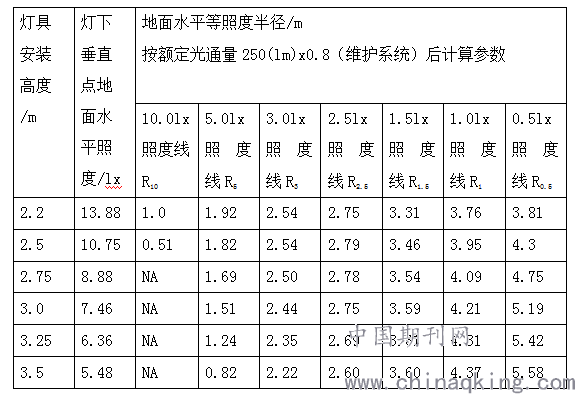

表二：消防应急（疏散）照明灯具）(DC36V/3W/250lm)照明灯具地面水平等照度半径
2.2 室外楼梯间是否需要设置应急照明灯。
一些设计人员认为，室外楼梯间可以借用自然光做疏散照明。故不需要设置应急照明灯，这种设计思路是错误的。首先根据GB51309-2018《消防应急照明和疏散指示系统技术标准》表3.2.5条规定：室外楼梯间的疏散照明地面最低水平照度值为不应低于5.0Lx。且应考虑消防逃生是在24小时均有可能发生的情况。为增加逃生机率。室外楼梯间应设置应急照明灯。
结束语
应急照明和疏散指示标志系统协同火灾报警系统、防排烟系统、消防喷淋系统等消防设施一起工作，为人员逃生提供了更有利的保障。合理、规范的设备布置可为消防员和逃生人员提供了更高的的逃生机率。我们不仅要保证最短的疏散路径。也同时要保证人员能在第一时间内确认疏散方向和路径。争取更多的逃生时间。并且还应为消防和逃生人员提供可靠、安全的疏散照度。
参考文献
[1] GB51309-2018《消防应急照明和疏散指示系统技术标准》.
[2] GBT31831-2015《LED室内照明应用技术要求》.
[3] 消防应急照明和疏散指示系统实施指南.
[4]照明设计手册（第三版）.
[5] 19D702-7 应急照明设计与安装.
