浅谈电力电缆在小区配网设计与施工中应注意的问题

发表时间：2021/1/18 来源：《中国电业》2020年27期作者：刘秋源

[导读] 在社会不断发展进步和城市大规模扩张的今天，电力电缆对于城市电网来说是非常重要的

        刘秋源
        国网随州供电公司湖北随州 441300
        摘要：在社会不断发展进步和城市大规模扩张的今天，电力电缆对于城市电网来说是非常重要的。本文研究是电力电缆在小区配网设计和施工过程中应该注意的问题，以确保电力电缆在小区配网中安全可靠运行，防止在施工、运行过程中出现问题，造成供电中断或者更严重的问题和损失。
         关键词：电力电缆；小区配电网；设计；施工；问题
        电力电缆的主要作用是传输、分配电力电能。目前，中国内地城市发展迅速，电力电缆逐步取代架空线路成为主要的电能传输媒介。因此，电缆线路是否“坚强”，直接关系整个电网架构的安全、稳定运行。电缆的最外层披着一层厚厚的黑色“外套”（学名：外护层），里面有一层“衬衣”（学名：内护层），“衬衣”里还包裹着两层“盔甲”（学名：金属护套），“盔甲”里面就是最重要的绝缘层。它看似白白的“皮肤”，却能抵御强大的电流且不被击穿，保证电缆“身体”的健康长寿。此外，它的厚度不能低于标准厚度的90%。绝缘层最里面包裹着导体，负责传输电流和电压。导体被“外套”紧紧缠绕，防止透气，目的是不受外界干扰，默默将电能传输到千家万户。
        1.电力电缆在小区配网设计时需要注意的问题
        1.1敷设方式
        电力电缆敷设方式可分为直埋敷设、排管敷设、隧道敷设和水下敷设，小区配电网电力电缆敷设最常见的有直埋敷设和排管敷设。但敷设方式的选择应根据电气设备的位置、电缆数量、出水口方式、地下水位、小区环境等现场条件来决定。电缆敷设设计应严格遵守国家有关规定和规范，统筹规划，合理选择敷设路径和方式。在选择电缆敷设方式时，不能坚持统一性，而应遵循节约投资、因地制宜的原则。

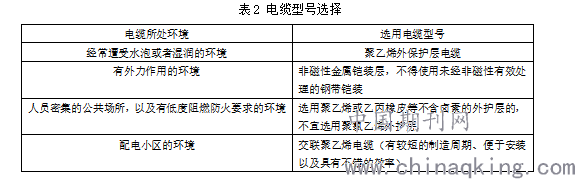

         1.2电缆型号
         电缆型号的选择要遵循因地制宜的原因，在设计过程中要结合小区实际环境、施工环境、电缆用途进行综合考量，达到合理、科学、稳定、节约成本的目的。

        1.3电缆截面积
        电缆截面积大小和成本高低、寿命长短是成正比的，即截面积越大，电缆成本越高，寿命越长，截面积越小，电缆成本越低，寿命越短。但是截面积也不能太小，过小就会影响小区配电网的电压质量，增加电缆损耗，运行电流过大，会使得温度太高，严重时会引起电缆起火。因此在设计和选择电缆截面积时，要结合小区配网用电情况进行综合考虑。既要满足小区配网电压要求、又要考虑运行损耗、电缆温度、机械强度等，还有考虑成本费用。
        2.电力电缆在小区配网施工时需要注意的问题
        2.1电力电缆沟施工技术需要注意的问题

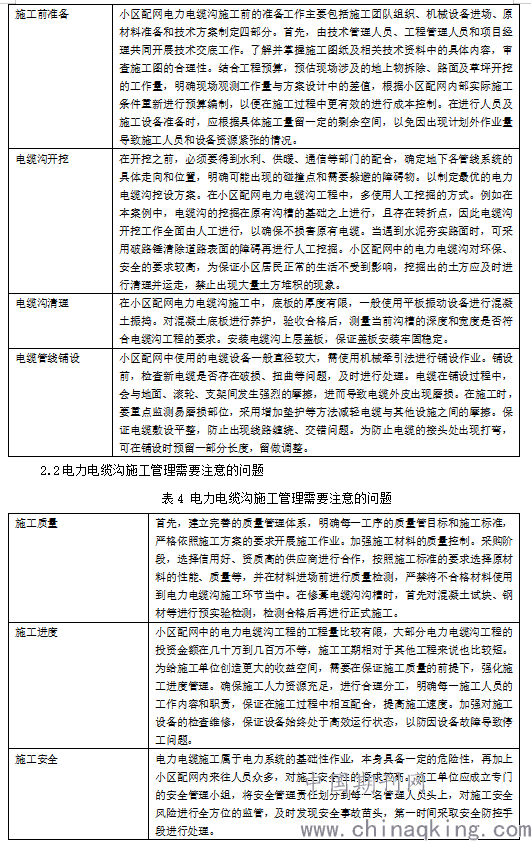

        表3 电力电缆沟施工技术需要注意的问题

        3.结束语
        综上所述，相关从业人员就应该努力确保电力电缆在小区配电网中的稳定性和安全性，要对其进行合理的设计与施工，并且还要留意设计和施工时出现的状况，及时预防，减少事故出现的概率，以全面保障和提升居民的用电质量。
         参考文献：
         [1]邓仁华.浅谈电力电缆在施工中应注意的几个问题[J].科学与财富，2015（14）：81
