周苗
国网安康供电公司 陕西安康725000
摘要：伴随着我国经济发展持续向好，电网工程建设的步伐不断加快，而智能变电站的二次系统，也成为了其重要的构成部分，并且还会发挥出十分重要的作用。然而通过当前的实际情况研究得知，在展开电网运营的过程当中，往往会因为经济效益的情况，使得电网当中的某些重要元件出现异常，从而诱发故障问题，所以为了能够有效避免这些问题，也就需要对智能变电站二次回路故障的检测力度予以加强。本文接下来将会对 相关的检测方法予以研究与分析。
关键词：智能变电站；二次回路；故障检测；方法措施
众所周知，智能变电站是基于电网的一种服务性设施，并且在变电站的维持下，能够科学有效的减少电能资源的消耗。之所以能够起到这样的作用，主要是因为智能变电站能够在原有变电站的基础之上，通过网络系统将所有信息展开整合，在数据的利用流程下，实时的控制变电站的传感器以及现代通信流程，从而有效达到能源的合理分配。
一、较为常见的二次回路故障特点研究
（一）关于遥信回路故障特点研究
变电站综合自动化主要是构建在数据通讯，以及软件技术的基础上，这是一种集合测量为一体的控制系统。变电站的综合自动化系统主要是由多个单元展开保护，测量控制单元，通讯网络，能够更好的适应当前各种现代化生产的发展，以及满足有关能源管理的要求，进而确保变电站的综合自动化系统管理，能够拥有极为有利的条件。在这一环节当中，常见的故障常常为辅助开关节点转换不能到位，以及行程开关安装位置发生偏移的情况等，这些方面的问题，如果不能很好的采取措施，加以合理化的控制，那么也就会导致遥信回路出现的故障问题，表现出极大的破坏性，严重情况下不利于智能变电站日常工作的合理化开展[1]。
（二）关于控制回路故障的特点
集合布局并不是一台计算机具有的保护功能，而是每台微型计算机具备的重要结构。通常运算分析电网的数据，能够确保电力系统处于正常运转的状态，变电站供电能力，能否达到所预计的最高要求，系统能否更好的持续供应可靠的供电，当系统正常时间的电压值以及线路损耗，不会对电网造成较大的影响，那么才能确保控制回路的质量水平真正的得到提升与强化。但是根据实际的情况调查研究发现，控制回路故障的问题，也是当前较为严重的一个问题，此问题表现为控制回路出现断开连接的情况，这些方面的问题必定会直接加大控制回路的操控难度，由此可见，注重这些方面的内容研究，也就具有较强的意义。
二、关于智能变电站二次回路的故障处理方法分析
根据第一部分的内容分析，我们能够大致上了解到，目前电力系统当中智能变电站二次回路在具体运行过程中，往往存在一定程度上的故障问题，这些故障问题，如果不能采取科学的措施加以处理，那么必定会导致智能变电站的实际运行质量难以得到提升。本段将会针对第一部分的两个问题，给出科学化的处理措施。
（一）关于遥信回路故障处理方法的探究
有关人员在处理遥信回路（如图1）故障的时候，可以展开节点通断测量，根据信号回路线号，测量出信号回路的实际运行情况，测量该信号的节点两端的通断问题，之后再次根据测量的结果，从而展开类推工作。或者通过电位测量、节点通断测量工作等来实现，这些方法相对简单，在二次回路发生故障的时候，也就应当展开带电检查，信号回路通常都是有源节点，因此通断测量具有局限性，电位测量将会给故障的处理带来较大程度上的便利[2]。从另一个方面来讲，运维工作人员还需要测量节点两端的电位，如果辅助节点导通，那么节点两端也就具有相同的电位，并且节点两端会存在极性相反问题，此时将会出现接线不牢的问题，甚至还会发生端子接错。还需要注意的是，不要遗忘测量同一接线端子两侧电位，因为其能够判断端子本身是否存在的问题，这种方法较为容易，能够很快程度上排查故障的范围，此种方法还能够接入两端端子，观察信号是否存在恢复正常，如果恢复正常，这时候也就说明短接处位置存在问题，之后直接的寻找故障的位置，并且加以解决。
.png)

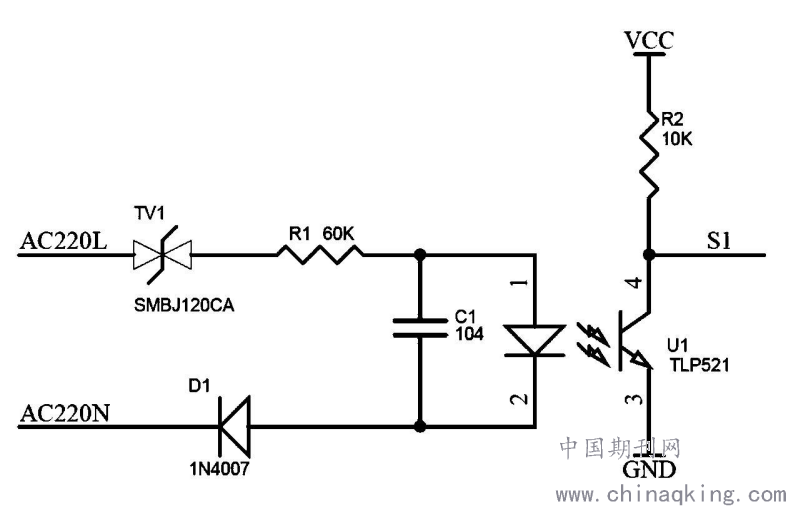

图1.遥信回路
（二）关于控制回路故障查找的方法
控制回路故障的处理，最为重要的措施是，首先了解到回路的故障情况，观察是否能够展开就地分合闸，如果不能展开就地分合闸的工作，那么也就需要检查控制回路，查看控制回路是否存在问题，其次还需要展开短接闭锁节点研究工作，如果故障恢复，那么这说明闭锁回路存在问题，紧接着查找闭锁节点。假如就地展开分合闸出现自耦情况，需要直接的在端子箱内，将控制正电源短接到分合闸回路，如果不能展开有效操作，也就需要打开分合闸回路连接线，查看是否出现开路现象，或者分合闸线烧毁。如果出现了短接故障时，此时控制回路会出现空开跳闸，说明回路有短路，或者线圈烧毁后造成的短路，高压回路停电后，用万用表测量回路出现的故障，之后当故障问题得到明确查找，需要采取行之有效的策略，予以科学化的应对。
三、关于智能变电站二次回路故障检测诊断方法的分析
在展开智能变电站二次回路故障检测诊断方法的分析，有关人士需要切实就此问题展开有效的分析，总结出智能变电站二次回路故障检测诊断的具体方法，相关的内容可以参考以下方面：
（一）把握好故障的特征信息
智能变电站二次系统发生故障时，最为主要的诊断措施，是分析故障的基本特征信息，这样能够为故障诊断提供根本性的标准，有效的降低二次系统故障诊断的难度。故障特征信息往往需要利用在线检测的方式有效的获取信息。在线检测二次系统应用，需要利用智能决策的方式，一个方面检测二次系统运行的状态，另一个方面来诊断二次系统的故障信息。在线检测下的故障特征信息，能够有利于消除故障诊断中的盲点，强化落实自检功能，故障特性信息集中在3个方面，分别为保护系统，终端文件监视系统以及网络配置监视系统。还需注意的是，故障特征信息的把握，不应当是查看纯电路结构的物理连线信息传递方式，而是要重点展开二次回路检测以及快速定位故障点工作，同时还应当依赖通信网络来实现信息传递以及功能的协同，因为功能间的信息交流，往往是智能变电站故障特征最为重要的内容。所以有效的保障故障的特征信息，是科学解决智能变电站二次回路有关内容的措施之一，需要得到人们的全面重视。
（二）注重故障诊断专家系统基本结构的分析
在实际研究过程中，故障诊断专家系统（如图2）主要由数据库口以及推理机等部分构成，此项专家系统的工作内容表现为以下方面：首先，动态数据库以及静态数据库构，需要得到根本性的构建，其目的在于存储智能变电站静态配置信息，和实时监测的动态信息。知识库往往是专家领域知识的集合，存放的知识需要包含系统工作环境，系统知识以及反映系统的因果关系等，这样才能为后续诊断工作的开展展开合理化的推理工作。其次，解释器往往是根据推理机，推出的异常以及事故的原因，根据可信度展开有效的排序，同时还会以图像的方式，来辅助设备异常以及事故原因的处理。还需要注意的是知识获取的程序，在构建专家系统的知识库时，这样能够更好的获取重要的知识内容，实现科学有效的自主学习功能，完善现有知识库。专家系统基本结构的诊断工作，需要依照由大到小，由宏观到局部的原则妥善展开操作，借助故障测量仪器对各个环节的运行情况作出完整的记录，并且针对记录数据进行二次复核，最终目的是确保基本结构数据参数更加科学。
.png)

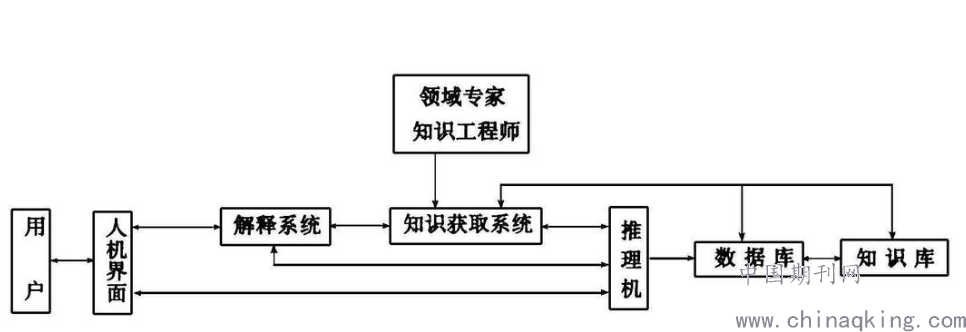

图2.专家系统
（三）把握二次系统故障推理的基本步骤
首先要根据报警对象来查询相应的信息，将这些信息根据报警的对象，有效展开分类处理，找出其中存在的最大故障范围，并且还需要根据告警信息来开展同属性搜索，将相同报警对象，按照相同属性分类处理，确定出同属性告警信息的实际故障范围，这样能够确定故障发生的主要位置，大大减少故障问题的寻找时间，因此需要放在第一步展开操作。其次，要根据网络拓扑结构展开对象分类工作，确定出实际故障区域[3]。从告警对象开展搜索，直到关联对象为止，搜索到的智能装置以及通信设备都是可疑故障元件。最后，则还需要根据已经编辑好的知识展开全面匹配，确定出故障装置以及链路。在实际操作过程中，对于可疑故障元件要分别展开故障架设，然后再次根据知识库当中有关推理规则展开前提条件匹配，假如在匹配过程中发现缺少条件，这时候也就应当按照缺少知识的内容，展开有关的告警搜索，然后在展开匹配程度判断，最后输出诊断的结果。还需要注意的是，假如故障告警信息发生了误报或者丢失问题，那么将难以获得可靠以及完整的故障信息，进而不利于精确故障诊断的查找，所以针对这些方面的问题，也就需要予以重视。
（四）把握智能变电站二次回路的检查
系统性差、零散等不足，都是智能变电站建设管理过程中，存在的重要问题，在当前阶段下，国内偏远地区的电网现状是地区差异较大，在电网结构、装备水平以及运行管理等方面也存在明显问题。然而技术资源的不普及，也导致了偏远地区的电力水平提升度低下，进而不能为当地区域的电网建设工作提供强大的后备力量。智能变电站二次回路是以光纤数字通讯为基础的网络化结构，光纤的信号传递过程，主要依靠光纤内部信号的传输线路，不再只是纯电路结构的物理连线信息传递方式，所以对二次回路的监测以及快速化定位故障点，也就成为了智能变电站日常工作需要重点展开研究的内容。应当从多个角度展开考量，力求从其中准确的把握相应的要点，并且使得技术的适应性，真正在检测过程中得到体现，如此才能提升二次回路的运行质量水平。
四、结束语
在当前电力系统检测工作的开展过程当中，我们需要切实重视智能变电站二次回路的故障检测工作，因为它关系着整个电力系统的正常运行。上文从三个角度展开主题分析，力求从更多个方面来科学把握好该项工作开展的基本要点。相信随着有关人士的不断研究与试验，最终国内智能变电站二次回路的运行质量水平，一定能得到根本性的提升与强化，满足当前国内电力资源的根本需求。
参考文献：
[1]李柱安.智能变电站继电保护二次回路隐藏故障诊断深入探究[J].电子测试,2020(21):93-95.
[2]黄太贵,郭明宇,黄勇.智能变电站继电保护二次回路在线监测与故障诊断技术[J].电力系统保护与控制,2016(20):148-153.
[3]吴涛. 变电站继电保护二次回路的设计、实施及相关问题研究[D].长春工业大学,2019.
作者简介：周苗（1979-），女，陕西安康人，汉族，本科，工程师，研究方向：二次直流检修。
